三铰点镂空轻量化传动连杆结构

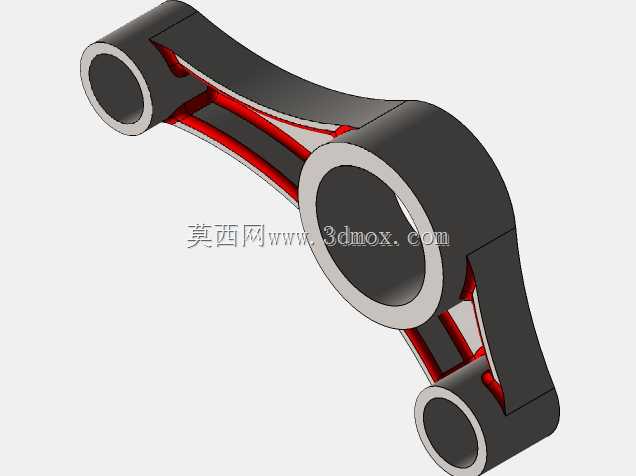

　　这套三铰点连杆结构在中小载荷往复传动场景里十分常见，日常做非标工装、小型动力传递机构、教学实训结构拆解时，经常会碰到同类布局的杆件。它没有采用常规直杆两端单铰的极简形式，而是在杆身中段额外设置了一个大尺寸铰接孔，三个铰点沿杆长方向错位排布，两端铰孔直径偏小、中间铰孔直径更大，适配不同轴径的铰接销轴，能够在一套联动机构里同时承接三组运动副的动力输入与输出，常见于小型内燃机模拟机构、平面连杆演示台、轻量化机械臂联动支链、脚踏传动组件以及工装夹具的随动压紧臂当中。

　　从实际装机的边界条件来看，这类连杆的安装核心约束集中在三个铰孔的中心距公差上：两端小孔与中间大孔的孔位同轴度、中心距尺寸偏差直接决定整套机构运动时是否会出现卡滞、异响或者交变载荷下的别劲问题。建模阶段首先要锁定三个铰点的相对坐标，先以中间大孔的轴线为装配基准，向两侧延伸确定两端小孔的中心位置，杆身的外轮廓并非等厚等宽的直条，而是顺着三个铰孔的外圆向外延展，每处铰孔位置都做了加厚凸台，凸台厚度大于杆身腹板的厚度，销轴穿装后承压面完全落在加厚凸台区域，避免薄壁腹板直接承受销轴的径向挤压，从根源上降低孔壁压溃、磨损椭圆的失效概率。

　　杆身的受力路径设计很有针对性，三个铰点之间的传力路线没有做成实心整块，而是在上下两侧保留连续的主承力梁，主承力梁沿着孔与孔之间的拉力、压力传力方向走线，轮廓曲线顺着力流方向平滑过渡，不存在尖锐的直角转角，交变载荷作用下不会在转角位置出现应力集中。两侧主承力梁之间的腹板区域做了大面积的镂空挖槽，挖槽内部还增设了斜向的加强筋，筋条交叉布置把大的镂空区域分割成数个三角形封闭腔，三角形结构本身的几何稳定性可以在大幅削减杆件整体重量的同时，弥补镂空带来的刚度损失。对比同外形尺寸的实心连杆，这种带内筋的镂空结构重量能够降低四成以上，运动过程中杆件自身往复运动产生的惯性力也同步减小，整套机构运行时的动载荷、振动冲击都会随之下降，对于高速往复运动的工况来说，减重带来的收益远不止节省材料这一项。

　　细节结构上，三处铰接孔都设计了足够长度的同轴衬套安装位，孔的端面预留了卡环或者端盖的安装空间，实际装配时可以在孔内压入铜衬套或者含油轴承，销轴转动时摩擦面落在衬套内壁，长期磨损后只需更换衬套即可修复铰接精度，不用整体报废连杆。杆身所有外轮廓边、镂空槽的内壁边都做了统一的圆角过渡，没有残留铣削加工的清角死角，无论是采用数控铣削直接加工铝件、钢件，还是做铸造毛坯后再精加工孔位，平滑的圆角都能减少铸造时的应力开裂，也能避免机加工时刀具在直角位置频繁换向产生的振纹。

　　装配校核时要重点确认三个铰孔的轴线平行度，所有孔的轴线必须保持垂直于连杆运动平面，一旦孔轴线出现偏斜，销轴装入后会产生附加弯矩，不仅转动阻力陡增，还会造成衬套偏磨。连杆的整体厚度方向要和配套的铰接支座槽宽匹配，两侧凸台的端面和支座侧壁之间预留微量轴向间隙，既不能间隙过大导致杆件运动时轴向窜动，也不能间隙过小出现夹死。杆身镂空区域的加强筋厚度要和腹板厚度协调，筋条过厚会导致壁厚不均，铸造或者3D打印成型时出现缩孔、变形，筋条过薄则起不到抗扭补强的作用，实际建模时筋厚通常取腹板厚度的0.8到1.2倍，保证整个杆件的刚度分布均匀。这类结构在教学实训中也常被用来演示力流传递、轻量化拓扑优化的基础思路，通过调整镂空区域大小、筋条布置方向，可以直观对比不同结构方案下杆件的变形量与应力分布差异。
