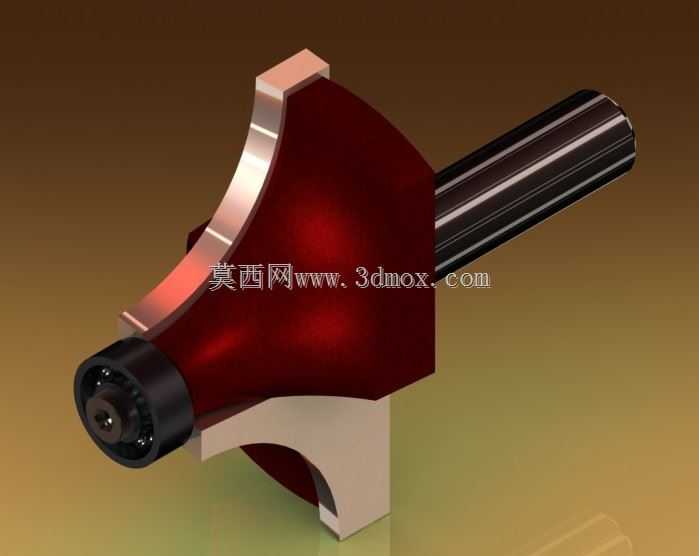

台式木工圆弧R型铣刀结构设计

　　这款台式木材圆弧成型铣刀，主要面向小型木工台铣、修边机主轴以及固定式镂铣设备的成型加工场景，在家具厂封边后修型、实木线条倒角、家装木作圆弧收口、定制柜体边角R加工工序中使用频率极高。和普通直刃平铣刀不同，该刀具的切削刃部采用双侧对称弧形轮廓，走刀一次即可在工件边缘加工出顺滑的外凸圆弧过渡面，无需多次换刀、反复打磨，批量加工实木线条、密度板裁边、胶合板倒角时，能大幅减少后续砂光工序的工作量。

　　从实际装机适配角度看，刀具尾部采用标准等径直柄结构，柄部做了高光磨削处理，圆柱度控制在装机夹持公差范围内，可直接适配常规台铣夹头、弹簧筒夹，装夹时柄部插入夹头的深度需要覆盖柄身有效夹持段，避免悬伸过长导致高速旋转时出现振刀、刃口崩缺。刀体中部的成型切削部分为对称双翼布局，两片刃口沿回转中心180度对称分布，动平衡表现优于单刃木工刀具，高速进给时切削阻力均匀分散，不容易出现工件崩边、木纹撕裂的问题，尤其是加工横向木纹的硬木工件时，对称刃口可以双向抵消木材纤维的撕扯力，成型面光洁度明显优于单刃修边刀。

　　设计这款刀具的三维结构时，首先要锁定的核心边界是刃部的成型R轮廓：弧形刃口从靠近柄部的上端导向段，平滑过渡到下端的轴承限位段，整个曲面的母线弧度连续无拐点，保证加工出来的工件圆弧面没有台阶、接刀痕。刀具下端集成了嵌入式导向滚珠轴承，轴承外圈直径和成型刃的最小切削轮廓匹配，实际加工时轴承外圈直接贴靠在工件已经裁好的基准侧边，操作工只需要匀速推送工件沿工作台靠山进给，不需要额外靠模就能保证圆弧成型尺寸全程一致，新手操作也不容易铣偏尺寸，这也是台式木工成型刀和手持自由修边刀最核心的结构差异——自带限位导向，加工重复性远高于无轴承的直柄铣刀。

　　外形尺寸的排布上，刀具整体沿轴向分为三个功能段：最上端是光面夹持柄，长度预留了足够的夹头夹持余量，柄端做了微小倒角，方便操作工快速装入筒夹，不会刮伤夹头内孔；中间段是硬质合金切削工作段，弧形刃口向外延伸的最大回转直径，决定了单次走刀能加工的圆弧幅宽，刃口前后都做了避空处理，非切削的刀体部分直径小于刃口切削直径，铣削过程中已经加工完成的木材表面不会和刀体发生摩擦蹭黑，避免软木、松木加工时出现表面焦糊的痕迹；最下端是导向轴承安装位，轴承通过中心锁紧螺钉固定在刀体轴端，轴承可以自由转动，贴靠工件基准面时滚动摩擦阻力极小，推送工件走料顺滑不卡滞，轴承端面和切削刃的轴向位置经过精准对齐，保证加工出来的圆弧下端不会出现多余飞边。

　　在车间实际使用场景里，这类R型木工铣刀常用来处理桌面边角倒圆、衣柜层板边缘圆弧收口、实木装饰线条一次成型，相比手工用砂纸打磨圆弧，成型铣刀加工出来的所有工件弧度完全一致，批量生产时互换性极强。结构建模过程中需要重点校验回转体的同轴度：柄部中心轴线、切削刃回转轴线、轴承内孔轴线必须完全重合，若三者出现偏心，高速旋转时刀具会产生径向跳动，轻则加工面出现波纹，重则轴承过早损坏、刃口崩裂。同时刀体的排屑空间在两片弧形刃之间预留了足够的容屑槽，木材铣削产生的蓬松木屑可以顺着刃口旋转方向快速甩出，不会堵在刃口和工件之间造成闷刀、烧刀，针对密度板这类含胶量高的板材，大容屑槽设计也能减少木屑粘结在刀体上的概率，延长连续加工时长。

　　安装边界方面，刀具装入台铣主轴后，需要调整主轴伸出高度，让下端导向轴承的工作面和工作台靠山基准面处于同一贴合平面，工件进给前要确认锁紧螺钉完全压牢轴承，避免高速旋转时轴承松脱。刀具的刃口弧形轮廓覆盖了从浅R到深R的常用加工区间，既可以加工薄板的小圆弧倒角，也可以对厚实木方的侧边做大弧度成型，适配家装、家具、木工艺品加工等多类木工工序的成型需求。
