贴片式HDMI插座连接器结构设计

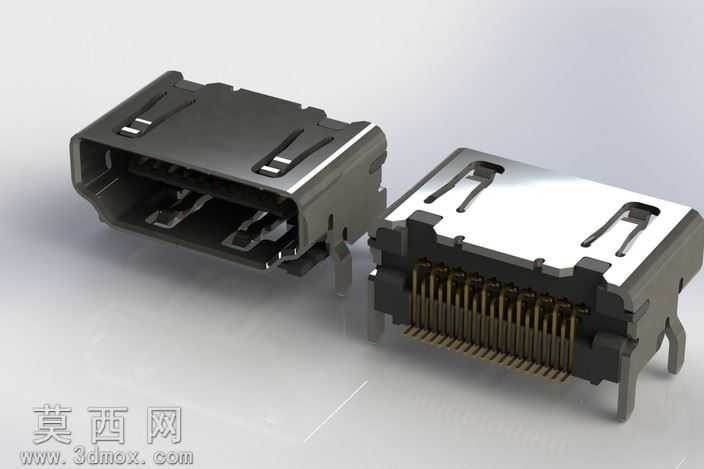

本作品为贴片式HDMI插座连接器的三维结构设计，建模过程严格遵循HDMI接口的通用规范尺寸，完整还原了板端贴片插座的全部结构细节。建模阶段首先依据接口的公母配合公差确定外壳的整体轮廓，金属屏蔽外壳采用钣金特征构建，还原了外壳上的弹性卡扣、定位弹片以及焊接固定脚的结构，确保外壳既具备电磁屏蔽能力，又能在SMT贴片焊接时与PCB板形成稳固的机械连接。内部绝缘胶座部分采用实体建模完成，精准排布了19路信号端子的安装槽位，每一根接触端子都单独建模，还原了端子的接触弹片结构、折弯角度以及贴片焊接引脚的形态，端子的接触端设计有合理的预压弧度，保证公头插入时能形成稳定的接触压力，避免信号传输出现接触不良的问题。模型同时还原了插座底部的定位柱结构，可在贴片加工时插入PCB的定位孔中，提升焊接时的位置精度，防止回流焊过程中元件出现偏移。渲染阶段为金属外壳赋予了镀镍金属材质，呈现出哑光金属的质感，内部胶座赋予黑色耐高温工程塑料材质，接触端子赋予镀金铜合金材质，通过光影调整清晰展现出各部件的装配层次与结构细节。设计过程中充分考虑了SMT贴片加工的工艺要求，所有焊接引脚都处于同一平面，保证焊锡能够均匀浸润，同时结构上预留了足够的插拔空间，确保公头对接时不会与周边元件产生干涉，整体结构紧凑，适配高密度PCB板的布局需求，可直接用于电子产品的接口选型参考、结构适配验证以及生产工艺的前期评估。
