石油天然气管道滚子射线扫描检测装置

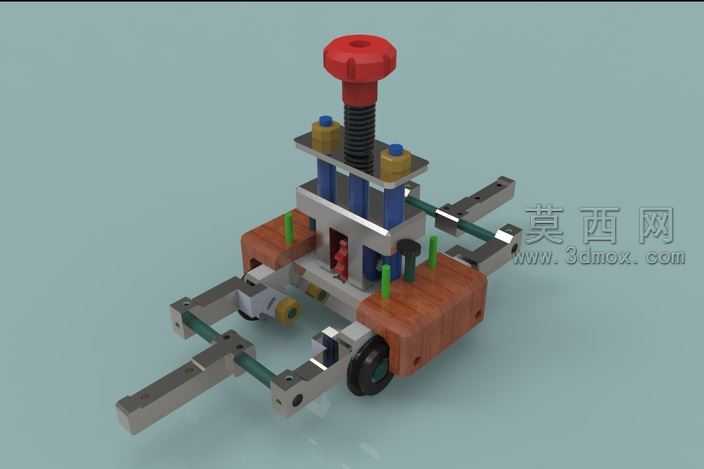

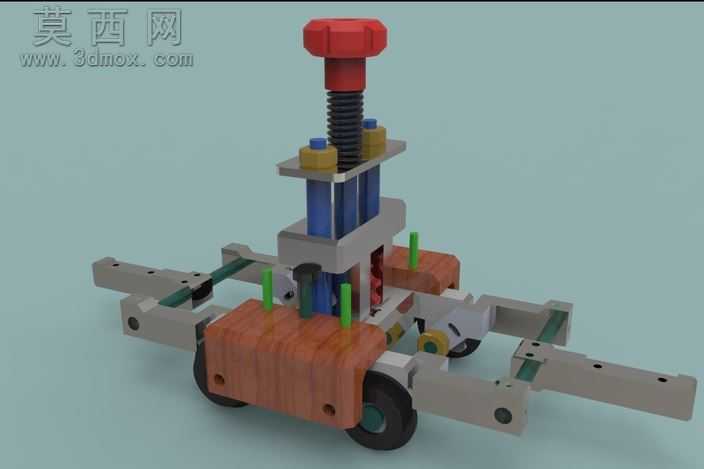

该三维模型为面向石油天然气行业管道检测场景设计的滚子射线扫描装置，整体建模过程严格遵循工业检测设备的功能逻辑开展。建模阶段先完成核心承载底座的结构搭建，底座采用对称式布局设计，两侧延伸出可适配不同管径管道的夹持臂结构，臂身预留多组定位安装孔位，可根据检测需求调整夹持跨度，底部配套行走滚轮结构，保证装置可沿管道轴向平稳移动，完成全段扫描作业。中部的调节升降组件采用螺杆传动结构，顶部设置红色防滑调节手轮，手轮下方配套螺纹传动柱，两侧设置导向立柱与锁紧限位块，可精准调节射线扫描模块的工作高度，适配不同壁厚、不同管径的管道检测需求，导向立柱表面做金属阳极氧化质感处理，还原工业设备的真实材质表现。夹持定位部分采用多组绿色弹性定位销与木质绝缘垫块组合结构，垫块做仿木纹材质渲染，既可以保证装置与管道外壁贴合的紧密性，又能避免检测过程中刮伤管道外防腐层，射线扫描模块内置在中部承载框架内，框架采用铝合金材质做哑光金属质感渲染，各连接部位的紧固件、定位销都做了精细化建模，还原真实装配的公差配合关系。渲染阶段采用浅灰蓝色纯色背景突出装置主体结构，不同部件采用差异化材质区分：金属结构件分别做了拉丝不锈钢、阳极氧化铝合金、发黑处理紧固件的不同质感表现，绝缘部件做工程塑料与实木纹理的材质区分，手轮部分做红色酚醛塑料的哑光质感处理，滚轮部分做橡胶胎面与金属轮毂的组合材质表现，整体光影采用柔和的漫反射打光，清晰展现各部件的结构层次与装配关系。设计思路围绕管道射线检测的实际作业需求展开，兼顾了装置的便携性、调节灵活性与检测稳定性，可满足石油天然气输送管道在役检测的作业场景需求，整体结构无冗余设计，各功能模块布局紧凑合理，运动部件的活动范围都经过参数化校验，保证实际使用过程中无运动干涉问题。
