SK40规格45度数控刀柄拉钉

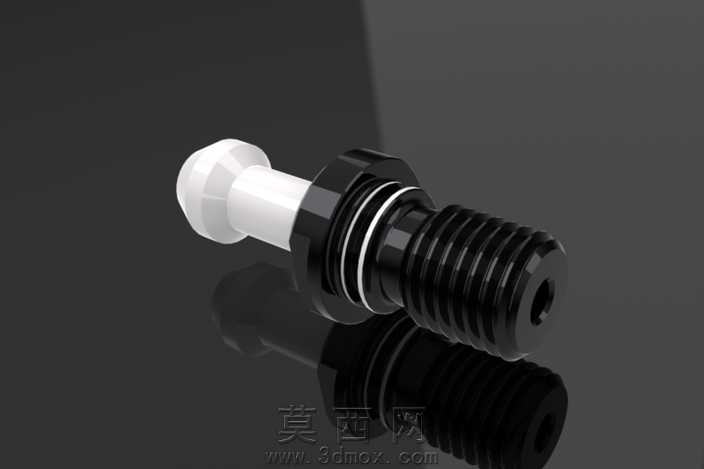

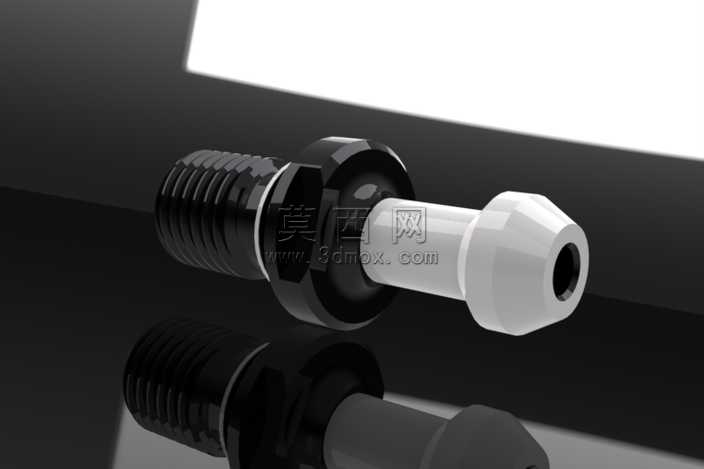

本模型为数控加工中心配套使用的SK40规格45度拉钉，建模阶段首先依据DIN69871标准完成参数化尺寸定义，先绘制中心轴线作为基准，通过旋转凸台命令生成拉钉的主体轮廓：头部为光滑圆头结构，用于和机床主轴内部拉爪配合实现拉紧动作，中段设置环形密封槽用于安装O型密封圈，避免加工过程中切削液、粉尘进入主轴内部影响拉紧精度，尾部为标准外螺纹结构，用于和数控刀柄的尾部螺纹孔紧固连接。建模过程中对螺纹部分采用精确扫描切除生成真实牙型，而非简化贴图处理，密封圈槽的倒角、圆角细节均按照实际加工公差要求绘制，保证模型可直接用于后续的装配干涉检查、力学仿真分析。材质分配阶段，拉钉主体采用合金结构钢材质，设置高反射金属质感，表面添加细微的磨削纹理还原真实加工表面状态，密封圈采用黑色丁腈橡胶材质，设置哑光漫反射属性，区分不同部件的材质特性。渲染阶段采用影棚级布光方案，主光源从侧上方45度角打光，突出拉钉的轮廓层次与金属光泽，辅光源补亮暗部细节避免死黑，背景采用深灰色哑光背景突出主体，地面添加微弱反射效果模拟实物放置的真实感，最终渲染图清晰展现拉钉的各部分结构细节与装配关系。设计过程中严格遵循行业标准尺寸，保证拉钉与SK40刀柄、机床主轴的配合精度，模型可用于数控刀具系统的装配教学、配件选型展示、以及非标拉钉的设计参考，各部分结构均可编辑修改，方便用户根据实际使用需求调整参数。
