龙门式数控雕刻机整机结构三维设计

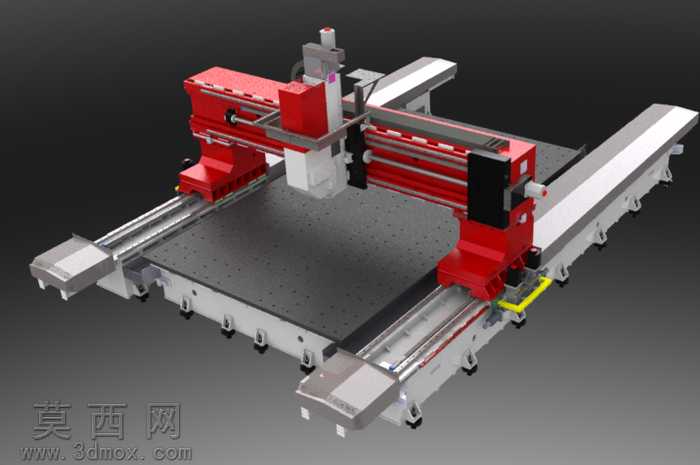

本模型为龙门移动式数控雕刻机的完整三维设计成果，建模过程中严格遵循工业雕刻设备的实际设计规范，对各功能部件进行了1:1等比例还原。整体采用经典龙门跨距布局，床身部分设计有加长型直线导轨安装基面，工作台面采用密集阵列式T型槽结构，可适配不同规格的工件装夹需求，台面下方设置有均匀分布的调平支撑脚，保障设备运行过程中的结构稳定性。龙门横梁采用加厚箱型截面设计，可有效降低高速运行过程中的结构形变，X轴传动组件采用双导轨同步驱动结构，搭配精密滚珠丝杠传动副，可实现大行程范围内的平稳移动。Z轴滑枕部分集成了主轴安装座、自动注油管路以及行程限位组件，主轴单元采用高速电主轴结构，外部设置有防尘护罩，可适配雕刻、铣削、钻孔等多种加工工艺需求。Y轴传动组件布置于床身两侧，采用对称式驱动设计，可有效抵消运行过程中的偏载力矩，导轨外侧设置有伸缩式钢板防护罩，可阻挡加工碎屑进入传动区域。各运动部件的连接位置均设计有对应的定位销孔与螺栓安装位，装配关系完全符合实际机械装配工艺要求。渲染阶段针对不同部件赋予了差异化材质：床身与工作台采用铸铁哑光材质，还原铸造件的粗糙质感；龙门横梁与滑座采用烤漆红色金属材质，凸显设备的工业防护涂层效果；导轨与丝杠采用抛光金属材质，突出精密传动部件的光洁质感；防护罩、操作手柄等辅助部件采用工程塑料与橡胶材质，提升模型的真实感。设计过程中充分考量了设备的维护便利性，各易损部件均预留了拆装操作空间，电气走线槽沿床身内侧布置，既保证外观整洁也可避免加工过程中对线路造成损伤。整体结构经过运动干涉校验，各轴行程范围内无部件碰撞问题，可直接用于设备方案展示、结构教学以及后续的工程图纸转化参考。
