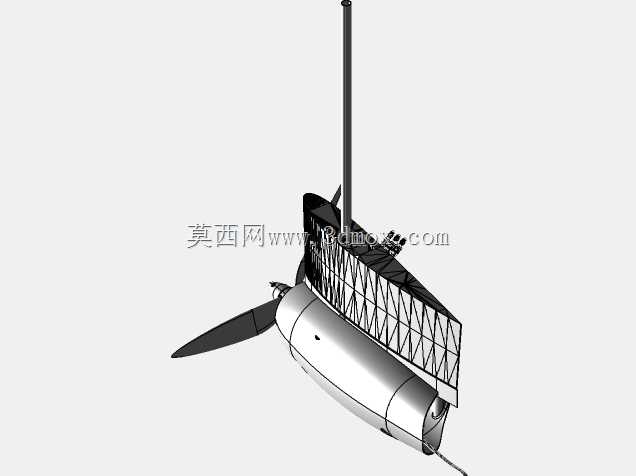

鱼鹰式双旋翼直升机配平传动机构

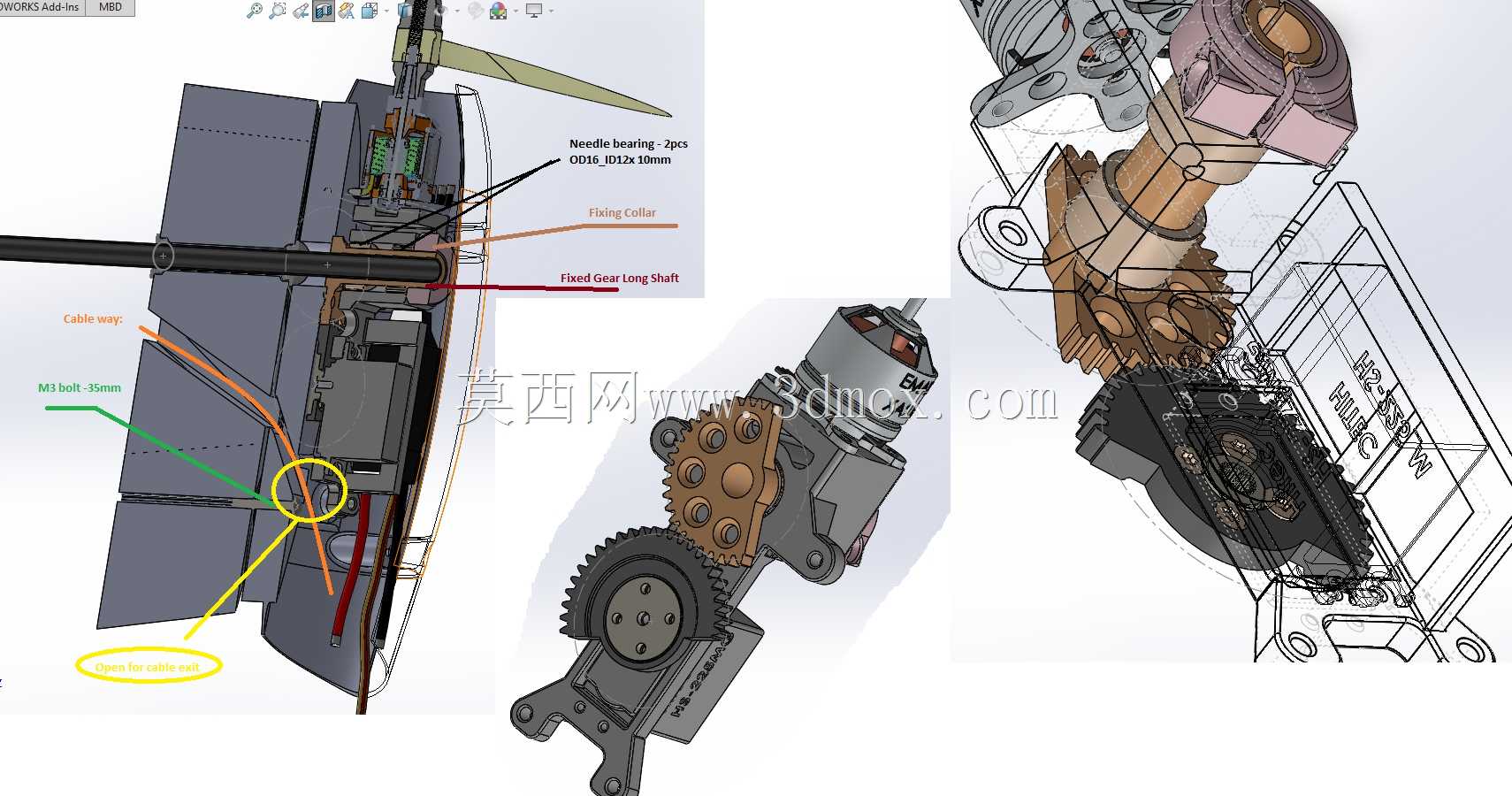

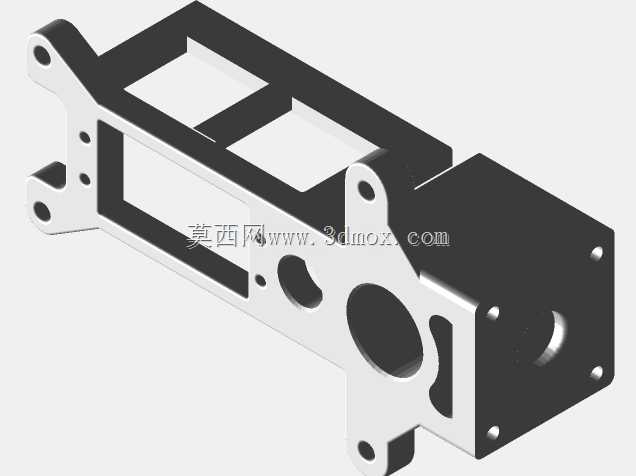

　　这套机构主要应用于小型仿鱼鹰构型航模的旋翼端动力与姿态配平环节，区别于常规单旋翼航模的单动力输出结构，该部件承担双旋翼端的动力传递、倾转角度锁止、飞行姿态配平的核心功能，在航模垂直起降转平飞的工况切换过程中，该部件需要同时承受旋翼转动带来的径向振动载荷、倾转舵机输出的扭转力矩，还要保证动力传输过程中无旷量，避免旋翼转速波动引发的飞行姿态失稳。从结构设计逻辑来看，该部件采用分体式基座集成设计，将驱动电机安装位、舵机摇臂连接位、旋翼轴支撑位整合在同一块高强度注塑基座上，减少了多零件拼接带来的装配累积误差，旋翼轴支撑位置选用HK1210型滚针轴承作为转动支撑，相比常规深沟球轴承，滚针轴承在相同径向尺寸下能承受更大的径向载荷，

　　适配航模旋翼高速转动时的交变受力特性，同时能压缩轴系的轴向安装空间，给舵机走线、电调安装预留足够的布局余量。安装边界方面，该部件的基座固定孔位完全匹配常规6s级别航模的机翼末端安装尺寸，基座整体宽度控制在42mm以内，倾转过程中旋翼轴的转动扫掠区域不会与机翼蒙皮、起落架结构产生干涉，舵机摇臂的行程范围经过限位设计，倾转角度可在0度到95度之间连续可调，既满足垂直起降阶段旋翼垂直向上的推力需求，也能覆盖平飞阶段旋翼水平向前的拉力输出要求。走线布局上，基座预留了专门的线束过孔，电机动力线、舵机信号线可从过孔内沿机翼内壁延伸至机身主控舱，避免外露线束在旋翼高速气流下产生晃动、缠绕风险。实际使用场景中，

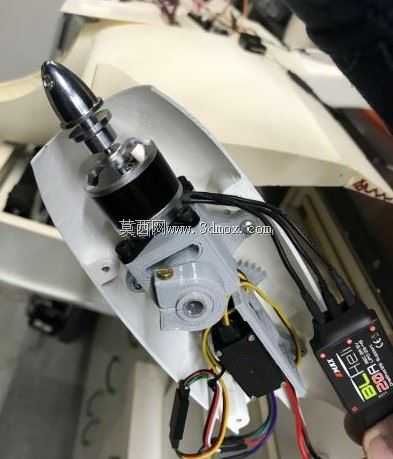

　　该部件可直接替换同级别航模的原厂旋翼端组件，不需要对机翼主体结构做二次打孔修改，装配时仅需要将基座固定孔与机翼预埋的螺母柱对齐锁付，连接舵机摇臂与旋翼快拆头即可完成安装，轴系的预紧力可通过轴端的锁紧螺母微调，保证旋翼转动时无轴向窜动，在大油门工况下也能保持传动平稳，减少双旋翼转速差带来的配平难度。
