空心轴蜗杆传动零件结构设计

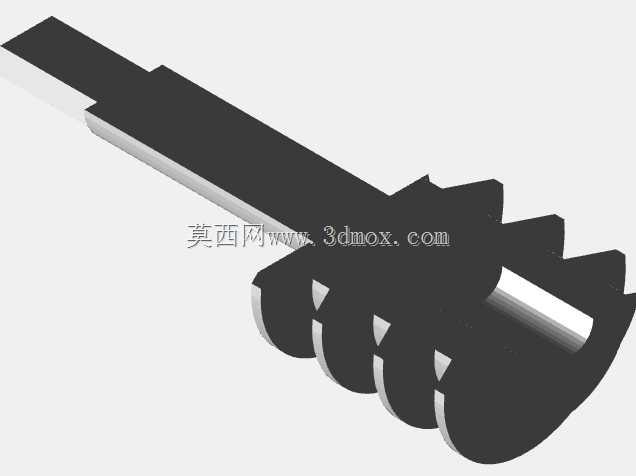

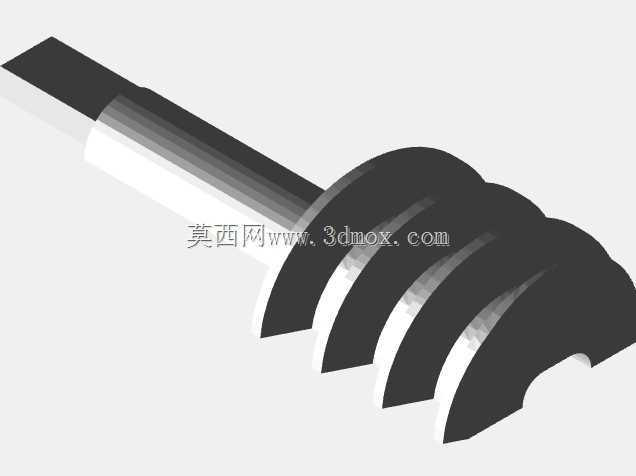

　　这款空心轴蜗杆零件，核心适配小型精密传动场景，尤其是机械时钟类的走时传动机构，也可拓展用于小载荷、低转速的精密换向传动工位。从结构设计逻辑来看，采用空心轴结构并非单纯减重，核心是为了适配时钟机构的中心轴穿装需求，常规实心蜗杆在这类同轴多层传动的时钟结构里，会占用中心轴的布置空间，导致机芯整体厚度增加，而空心通腔的设计可以让中心秒轴或者其他同轴传动杆件直接从蜗杆内部穿过，大幅压缩机芯的轴向安装尺寸，这也是小型台式机械钟、工艺座钟结构设计里常用的空间优化思路。

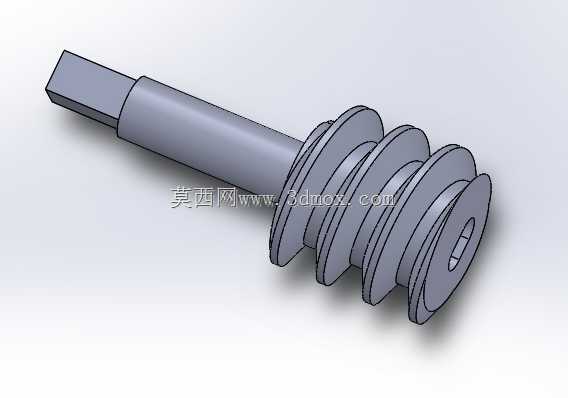

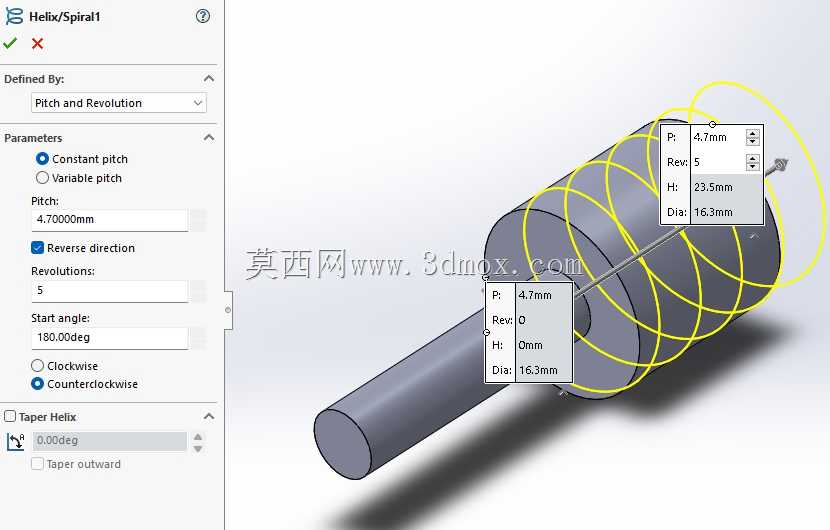

　　蜗杆的齿形采用单头渐开线圆柱蜗杆齿型，导程角匹配对应蜗轮的啮合参数，单头设计的核心优势是传动比大，同时具备反向自锁特性，在时钟走时机构里，这个特性可以避免指针受外力拨动时反向带动传动轮系，保护走时擒纵机构不受冲击，同时大传动比可以把发条或者动力源的高转速低扭矩输出，转换为指针轴需要的低转速高扭矩输出，匹配走时系统的转速需求。轴端的扁位结构是专门设计的扭矩传递接口，区别于常规的键槽连接，扁位结构在小直径轴上加工更简单，装配时直接卡入对应传动轮的扁孔内，不需要额外的键或者紧定螺钉，就能可靠传递扭矩，同时减少了零件数量，降低小型精密机构的装配复杂度，扁位的尺寸公差控制在h7级别，既保证装配时的顺畅推入，又不会出现过大的配合间隙导致传动回差，影响时钟走时的精度。

　　从安装边界来看，蜗杆的轴颈直径统一，两端可以直接装入微型深沟球轴承或者铜套轴承内，轴承位的同轴度控制在0.02mm以内，避免蜗杆转动时出现齿面偏载，导致啮合磨损加快、传动噪音增大。齿部的外径和轴颈的直径差控制在合理范围，既保证轮齿的抗弯强度，又不会因为齿顶圆过大导致和周边的其他传动轮发生运动干涉，在实际装配时，只需要保证蜗杆轴线和配对蜗轮的轴线空间垂直，中心距误差控制在0.05mm以内，就能实现顺畅啮合，不需要额外的调整垫片来补偿中心距误差，降低了整机组装的调校难度。

　　齿面的粗糙度控制在Ra1.6级别，既可以降低啮合时的摩擦阻力，减少动力损耗，延长零件的使用寿命，又不会因为过高的表面要求增加加工成本，对于3D打印制作的场景来说，这个粗糙度要求也可以通过常规的FDM或者光固化打印实现，不需要额外的后处理抛光就能满足啮合需求。空心轴的内孔直径设计兼顾了穿轴需求和轴的抗弯强度，内孔过大虽然穿装更方便，但会降低轴的刚性，导致蜗杆受径向力时出现弯曲变形，影响啮合精度，内孔过小则无法满足同轴杆件的穿装需求，设计时通过抗弯截面模量计算，在保证轴的挠度满足传动要求的前提下，尽可能放大内孔直径，实现空间利用率和结构刚性的平衡。在实际应用中，这类蜗杆除了用于机械时钟的传动轮系，还可以用于小型自动化设备的精密分度机构、小型云台的传动结构、玩具的传动系统等场景，只要是需要小空间内实现大传动比垂直换向传动、有反向自锁需求的工位，都可以适配这款结构。设计时还考虑了加工工艺性，不管是采用金属切削加工还是3D打印制作，整个零件没有倒扣结构，轴向可以直接脱模或者走刀加工，不需要特殊的工装夹具，加工成本低，适合小批量制作或者个人DIY场景使用。轮齿的螺旋升角经过反复验算，保证啮合时的当量摩擦角大于螺旋升角，实现可靠的反向自锁，避免传动系统在负载作用下出现反转，同时啮合重合度控制在1.2以上，保证传动过程中至少有一对轮齿处于啮合状态，减少传动冲击，让运行过程更平稳，降低传动噪音，这对于时钟这类需要安静运行的产品来说尤为重要。轴端的倒角设计也做了优化，两端的轴承位和内孔都做了C0.5的倒角，既方便装配时轴承和穿轴的导入，又不会因为倒角过大减少轴承的配合长度，影响支撑稳定性。
