Juki贴装喷嘴自动更换停靠装置结构

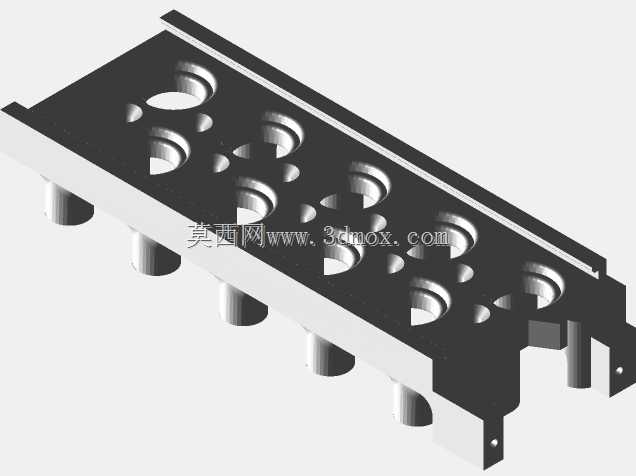

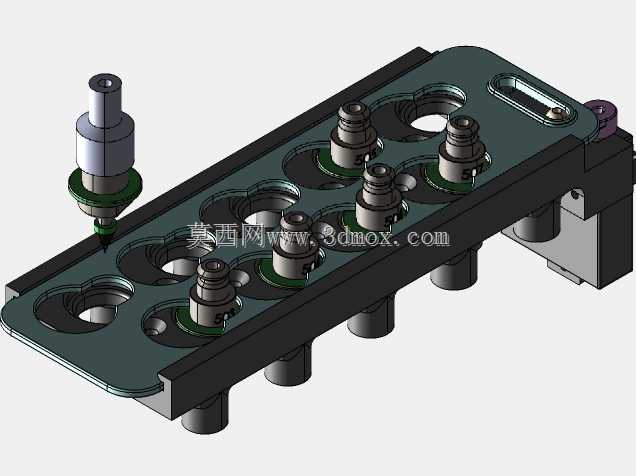

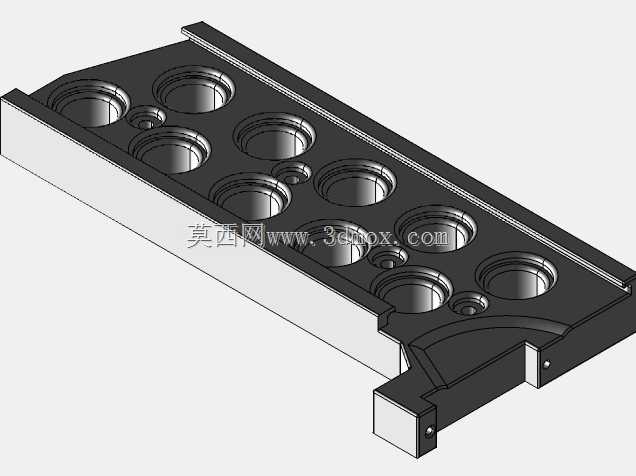

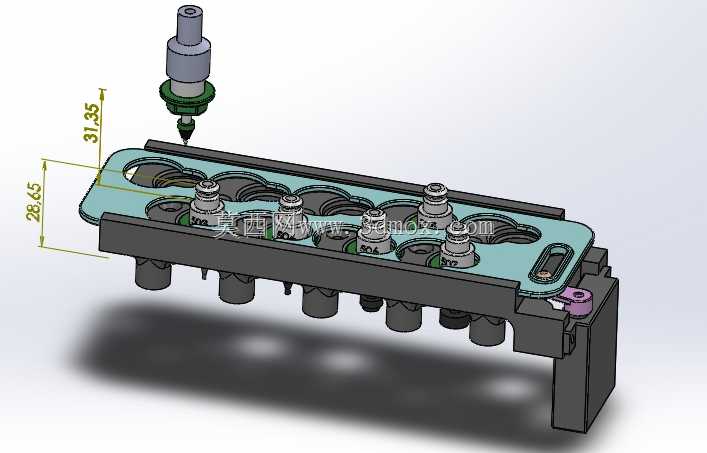

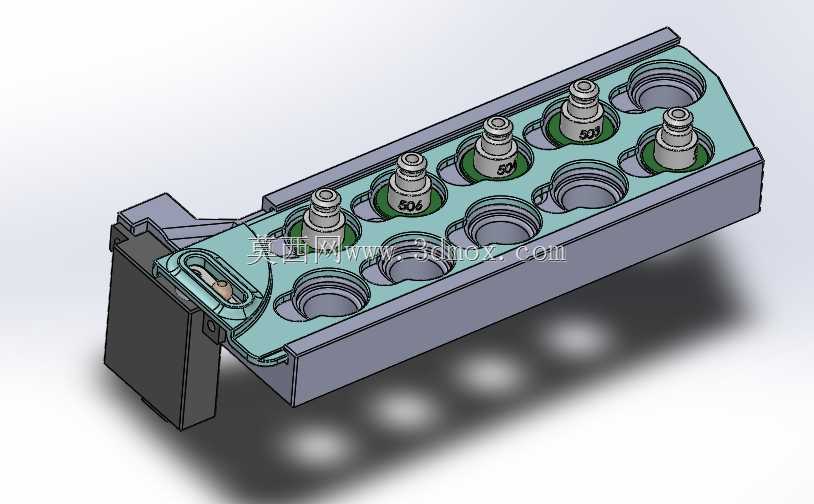

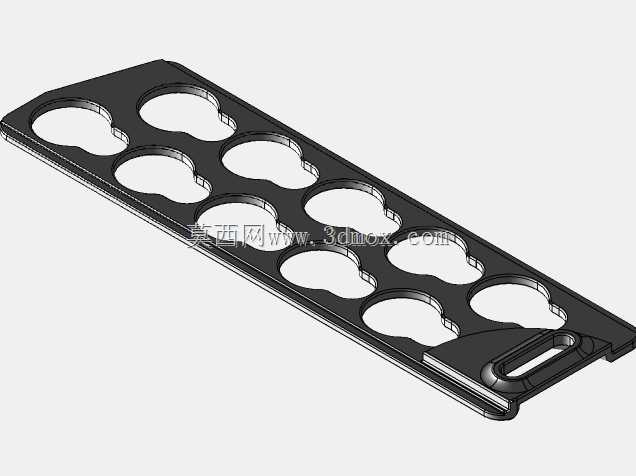

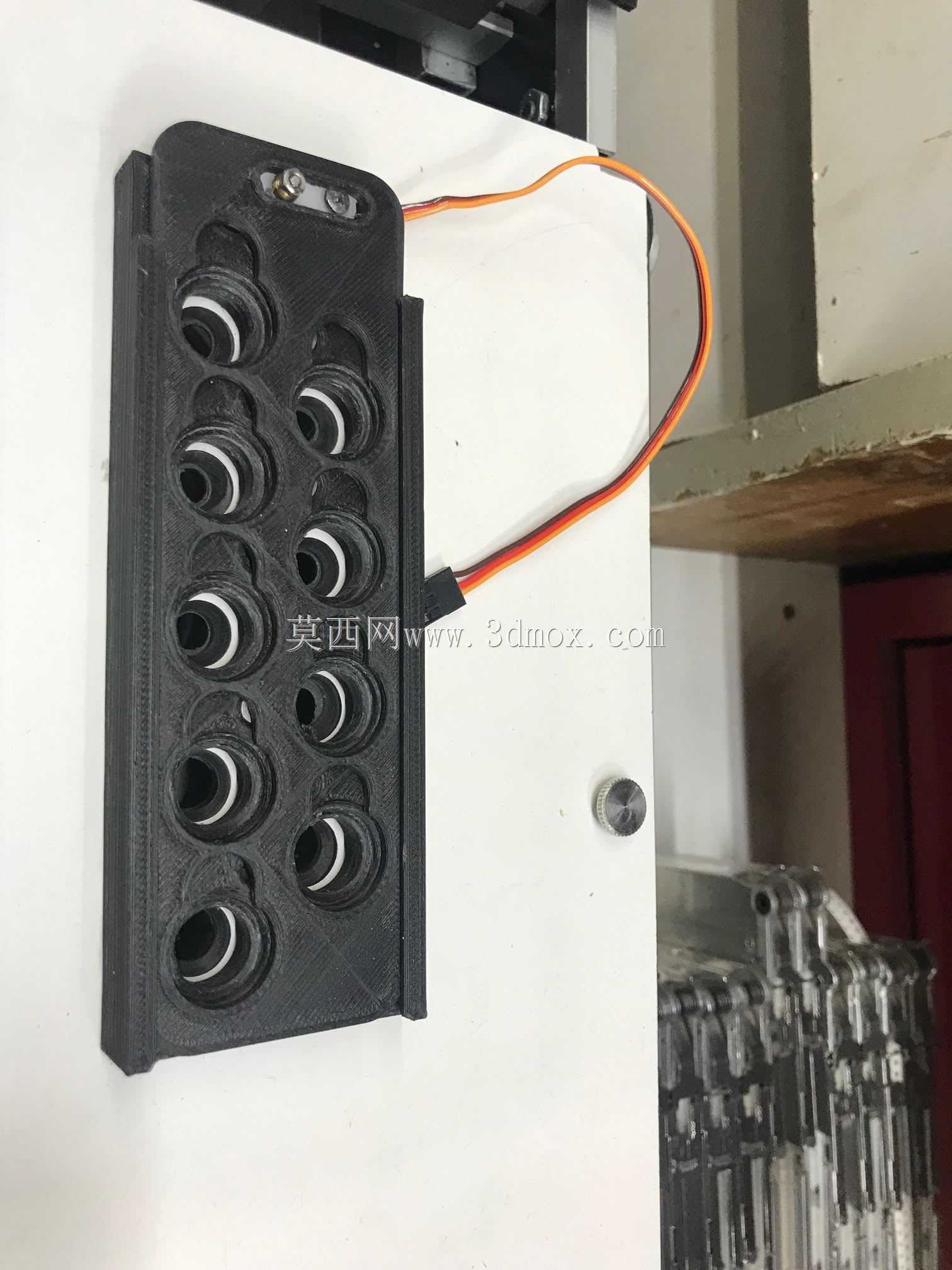

　　这套结构主要服务于表面贴装生产线的贴装头工位，解决多规格吸嘴快速切换过程中的临时停靠与精准对接问题，在高速贴装作业场景下，贴装头需要根据不同元器件的尺寸、重量匹配对应规格的吸嘴，停靠工位作为吸嘴暂存与交换的载体，直接影响贴装节拍的稳定性与换嘴动作的成功率。从结构布局来看，整体采用长条形集成式设计，主体安装基座预留了多组吸嘴定位槽位，可同时容纳8支不同规格的Juki系列贴装吸嘴，槽位旁设置的弹性定位销可在吸嘴落位后自动卡紧锁止，避免设备运行过程中吸嘴出现偏移、脱落的问题。上方标注的31.35mm尺寸为贴装头下行取放吸嘴的安全行程边界，设计时特意将停靠面与贴装头Z轴原点的垂直距离控制在该数值内，既保证吸嘴对接时的插入深度足够，

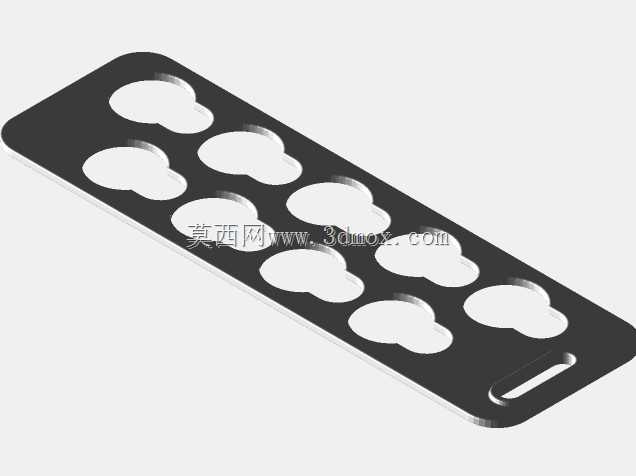

　　又避免Z轴下行超程碰撞损坏吸嘴或贴装头本体。基座侧边设置的紫色拨块为锁止机构的手动解锁端，在设备调试、异常停机处理时，可手动拨动拨块解除对应槽位的吸嘴锁止状态，方便人工快速取放吸嘴完成调试作业。整套停靠装置的安装孔位采用标准化间距设计，可直接适配OpenPnP开源贴装平台以及多数中小型桌面贴片机的安装台面，不需要额外加工转接板即可完成固定。设计过程中特意将吸嘴停靠位的排布间距与贴装头的旋转分度角度做匹配，贴装头旋转至对应槽位上方时，吸嘴轴线可与槽位定位孔完全重合，不需要额外做XY轴的偏移补偿，大幅降低了设备调试阶段的对位工作量。槽位下方设置的镂空让位结构，可容纳吸嘴尾部的气嘴接头，避免吸嘴落位时接头与基座发生硬接触，同时镂空区域也方便清理作业过程中掉落的焊锡渣、元器件碎屑等杂物，减少卡滞故障的发生概率。停靠装置的上盖板采用薄型金属板加工，表面做了耐磨氧化处理，长期与吸嘴金属基座接触也不会出现过度磨损，保证定位精度的长期稳定性。
