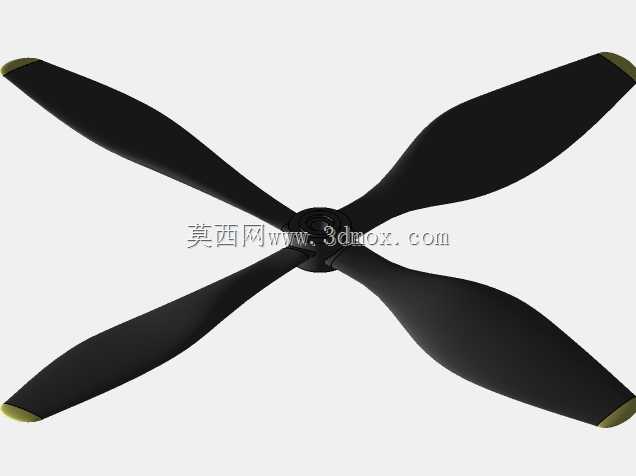

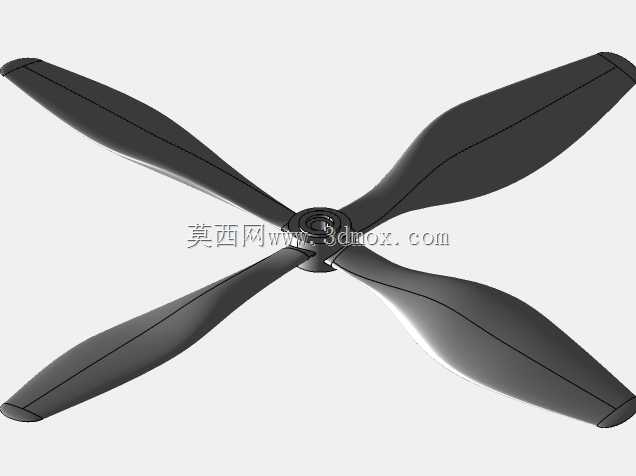

四叶航空螺旋桨结构设计三维模型

　　这款四叶螺旋桨的设计，核心围绕低空小型飞行器的动力输出需求展开，区别于常见的两叶桨构型，四叶布局在同等桨盘直径下，能够在更低的转速区间输出足够推力，适配对噪音控制有要求的近距作业场景，比如小型航测无人机、多旋翼试验平台、室内悬浮作业设备的动力端配套。从结构设计逻辑来看，桨叶采用宽弦长翼型剖面，从根部到梢部完成连续的翼型扭转与弦长收窄，根部做了加厚过渡处理，直接与中心桨毂一体衔接，省去了额外的桨夹装配结构，降低了连接位置的动平衡失效风险，桨叶梢部做了切角修型，能够削弱桨尖涡的强度，减少高速旋转下的诱导阻力与气动噪音。尺寸参数上，该螺旋桨整体直径为254毫米，对应英制10英寸规格，桨盘投影面的最大横向宽度为209毫米，也就是8.

　　25英寸，安装时需要预留足够的桨盘扫掠空间，中心安装位的同轴度公差需要控制在0.02毫米以内，避免高速旋转时产生过大的离心振动，影响动力系统的使用寿命。实际应用中，这类螺旋桨多搭配小型外转子无刷电机使用，桨叶的翼型选型兼顾了低速下的升力效率与高速旋转下的结构刚性，桨叶前缘做了加厚耐磨处理，能够应对低空飞行时遇到的细小沙尘、草屑冲击，降低桨叶前缘磨损带来的气动效率衰减。设计过程中，每一片桨叶的重心位置都做了对称配平处理，四个桨叶的质量差控制在0.1克以内，确保在每分钟数千转的工作转速下，整体振动幅值维持在较低水平，减少对机身上搭载的精密传感器、拍摄设备的振动干扰。桨毂位置的安装孔采用标准同轴孔设计，

　　能够适配市面上主流的小型动力电机输出轴规格，安装时不需要额外做转接结构，直接通过桨垫与锁紧螺母即可完成固定，装配流程简单，日常维护更换时的操作门槛较低。从气动特性来看，四叶构型相比同直径两叶桨，在相同推力需求下的工作转速更低，能够匹配KV值更低的扭矩型电机，提升动力系统的整体效率，延长续航时间，适合需要长时间滞空作业的小型飞行器使用。
