小型单缸风冷内燃机缸体结构设计

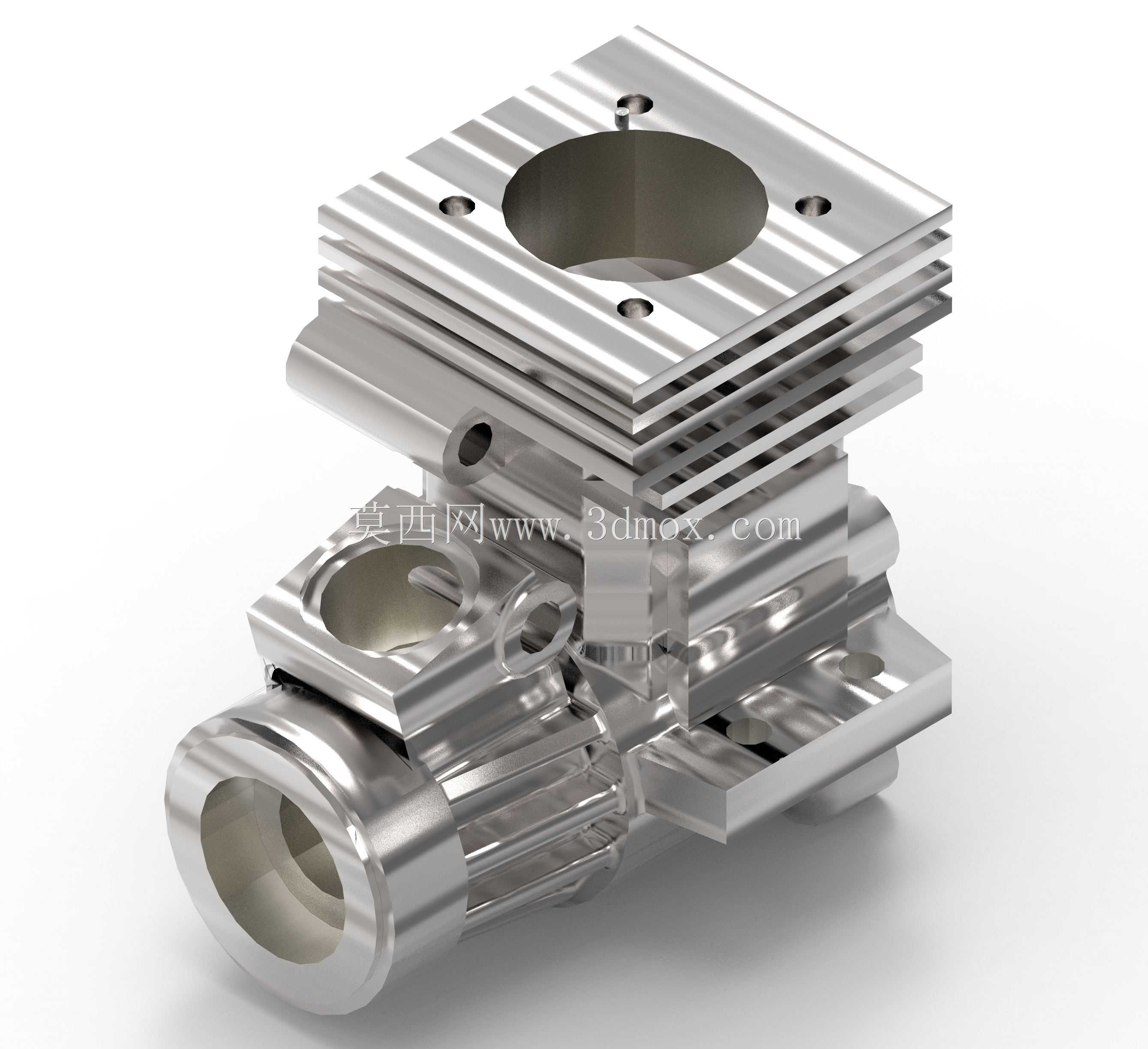

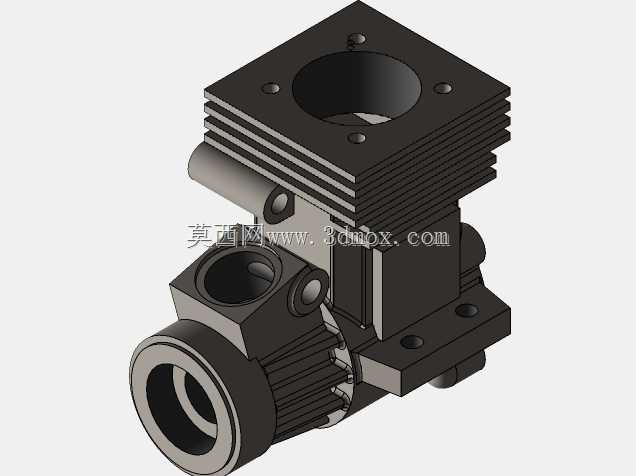

　　这款缸体是小型单缸风冷内燃机的核心承载构件，主要适配通用小型动力设备场景，覆盖园林机械、小型发电机组、便携植保机械、迷你摩托等对动力单元紧凑性有要求的应用领域，作为内燃机的骨架结构，需要同时承载燃烧压力、运动件往复惯性力，还要集成散热、润滑、气道连通、安装定位等多重功能。从结构设计逻辑来看，上部的方形法兰面是气缸盖安装基准，法兰上均布的四个安装孔用于缸盖螺栓锁紧，密封燃烧室区域，中心的大直径通孔是气缸工作腔，为活塞往复运动提供精确导向，孔壁的加工精度直接影响活塞环密封性能与整机压缩比。缸体外壁布置的多层平行散热鳍片是风冷机型的典型特征，鳍片的厚度、间距、伸展长度经过匹配计算，能够在设备运行时通过迎面气流带走燃烧产生的多余热量，

　　避免缸体温度过高导致的热变形、润滑油失效等问题，鳍片与缸体本体为一体化结构，减少接触热阻提升散热效率。侧面的凸台结构集成了进排气道的安装接口、配气机构的定位基准，下部的筒状延伸结构是曲轴箱连接端，用于和曲轴箱腔体对接，为曲轴、连杆组件提供封闭的运动空间，同时预留的润滑油道孔能够实现运动部件的压力润滑，减少摩擦损耗。在安装边界上，上部缸盖法兰的安装孔位、下部曲轴箱对接止口的尺寸公差需要严格控制，保证整机装配后的同轴度，避免活塞运动出现偏磨；侧面的附属部件安装凸台位置需要和化油器、消音器、点火组件的安装尺寸匹配，避免出现装配干涉。设计过程中需要重点考量缸体的刚度与重量平衡，在保证燃烧压力承载能力的前提下，通过合理的壁厚设计、

　　加强筋布置降低整体重量，同时要兼顾铸造工艺性，避免出现壁厚突变导致的铸造缺陷，散热鳍片的拔模角度需要适配压铸工艺要求，提升批量生产的良品率。缸体的材料选型一般兼顾导热性与结构强度，满足风冷散热需求的同时，能够承受交变的燃烧压力冲击，长期运行下不会出现裂纹、变形等失效问题，气道与腔体的过渡位置做圆弧处理，减少气流阻力，提升进排气效率，进而优化整机的动力输出表现。
