摩托车发动机配气与传动机构组件

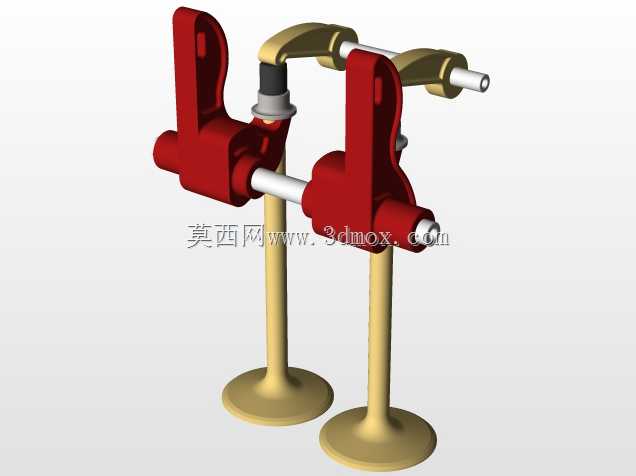

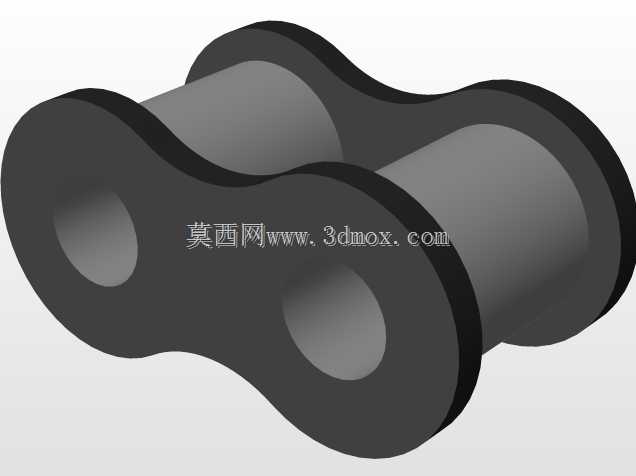

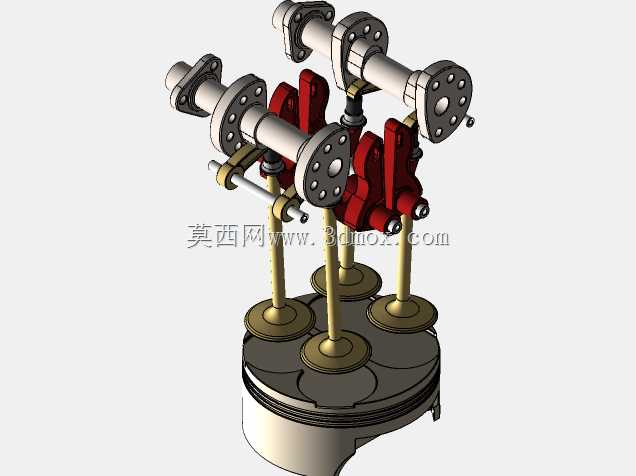

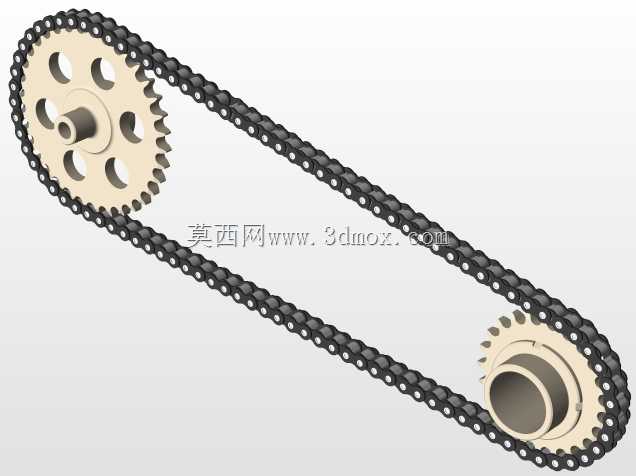

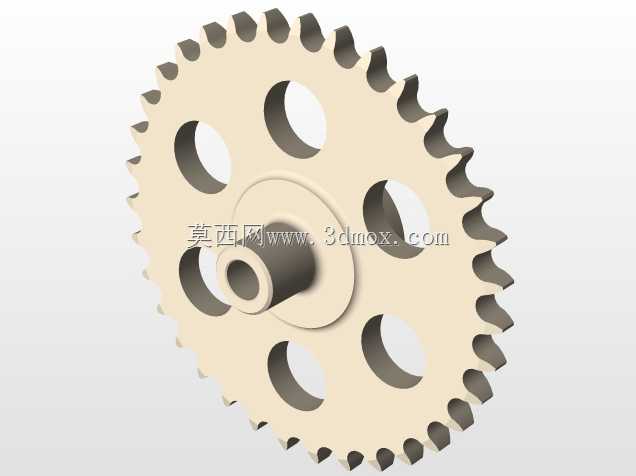

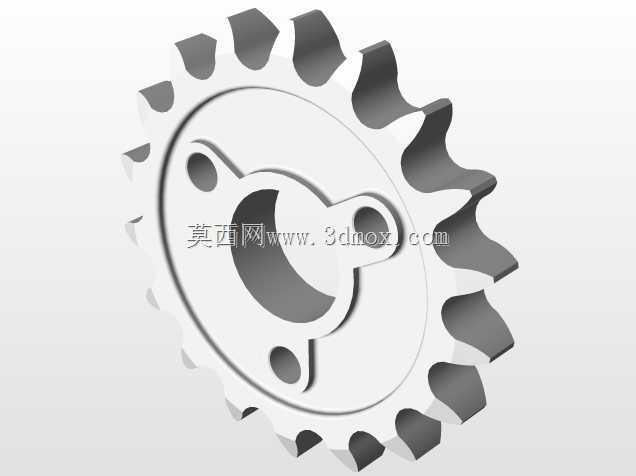

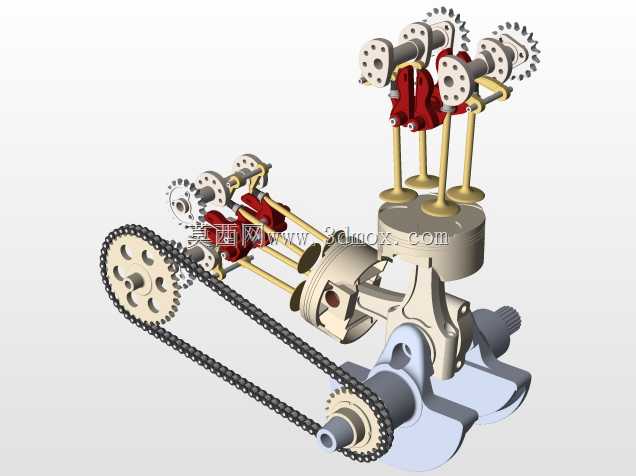

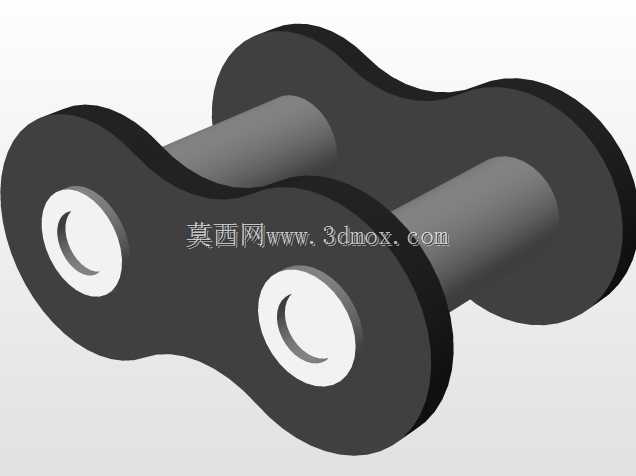

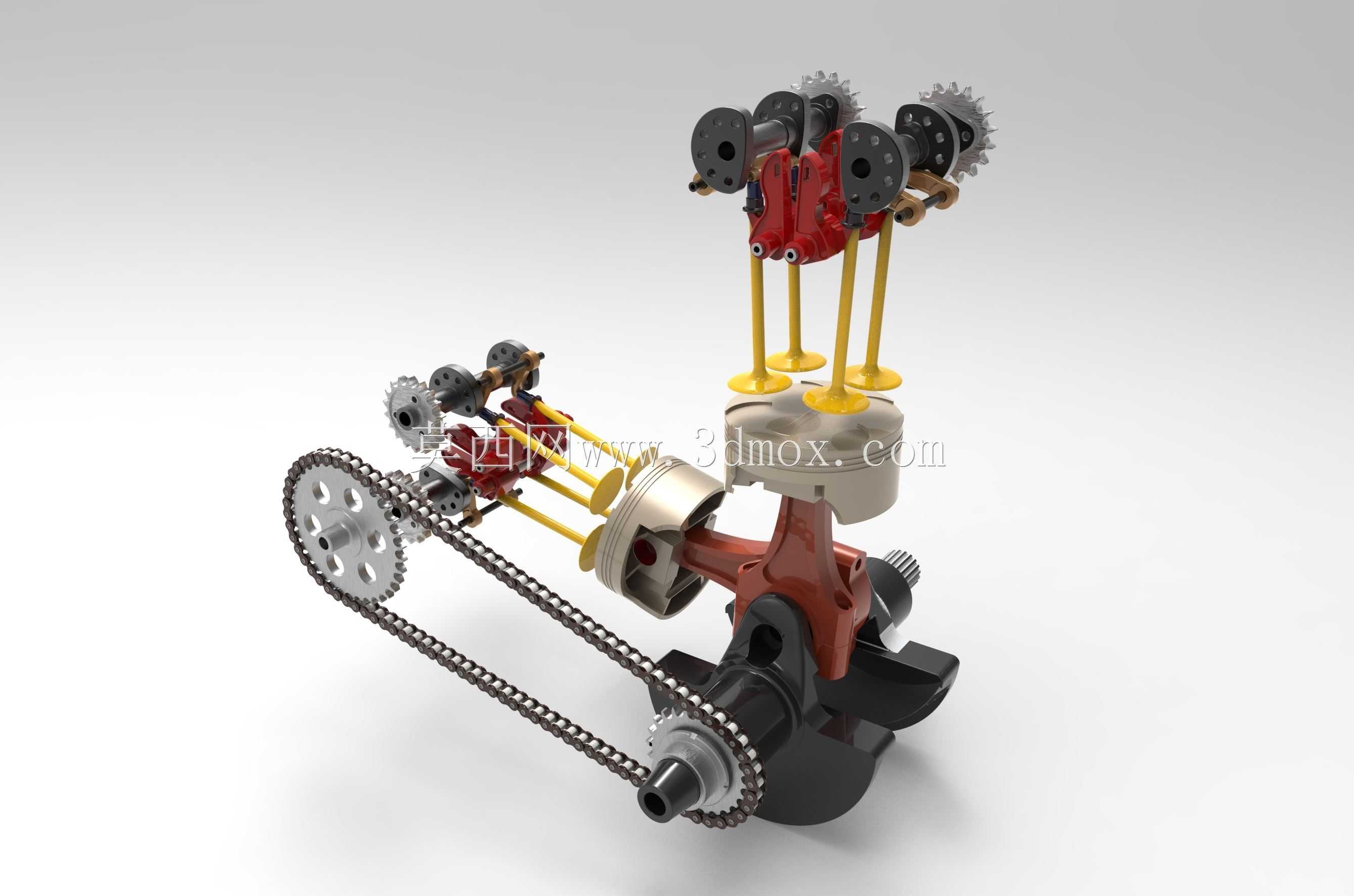

　　这套组件覆盖摩托车发动机核心运动单元，包含顶置气门、正时链轮、传动链条、活塞连杆、曲轴总成等核心部件，是小排量单缸摩托车动力输出的核心载体。日常维修场景中，这类拆解级的结构模型能帮助维修技师快速理清部件装配逻辑，判断配气正时偏差、链条张紧失效、活塞环磨损等常见故障的诱因，不用反复拆解实体发动机就能梳理装配顺序。设计阶段首先要匹配单缸发动机的燃烧室布局，气门的升程、夹角直接决定进排气效率，模型里的气门弹簧刚度、推杆长度都对应常用小排量机型的通用参数，安装时气门杆与导管的配合间隙控制在0.02-0.05mm区间，避免热态下卡滞或漏气。正时传动部分采用套筒滚子链结构，主动链轮安装在曲轴前端，从动链轮匹配凸轮轴端齿形，

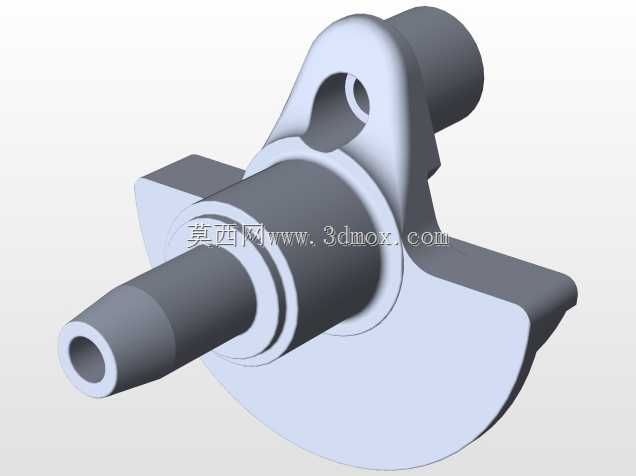

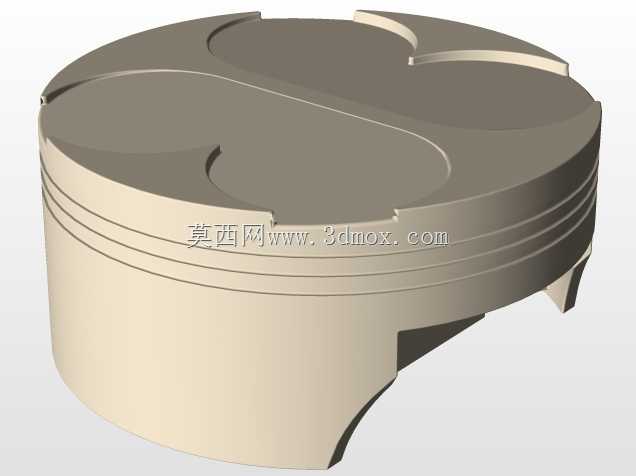

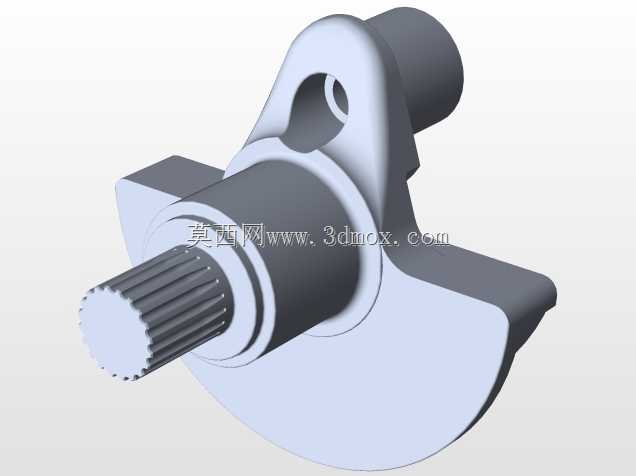

　　链条张紧导轨的安装位置预留了3-5mm的张紧行程，抵消链条长期使用后的拉伸量，避免跳齿导致的配气相位错乱。活塞部分采用裙部减摩设计，活塞销与连杆小头的配合为过渡配合，装配时需要热装才能保证连接强度，曲轴的平衡块布局对应活塞往复运动的惯性力匹配，能将怠速工况下的振动控制在合理区间。整个组件的安装边界以曲轴箱安装面为基准，整体高度方向不超过缸盖顶面120mm，宽度方向避开左右侧盖的安装空间，不需要额外改动箱体结构就能适配多数卧式125cc以下排量的摩托车机型。做三维建模时要特别注意运动部件的干涉检查，比如活塞运行到上止点时，气门的最大升程位置不能与活塞顶面发生碰撞，预留至少1mm的安全间隙；链条运行的全行程内不能与箱体加强筋、

　　润滑油道发生剐蹭，每个运动副的配合公差都要对应实际加工精度，避免模型装配后出现运动卡滞的问题。这类结构模型也常用于职业院校的汽修专业教学，能让学员直观理解四冲程发动机进气、压缩、做功、排气四个行程中，曲轴、连杆、活塞、气门的运动配合关系，比平面原理图的认知效率高很多。
