弯臂式带座铰接支撑固定支座结构

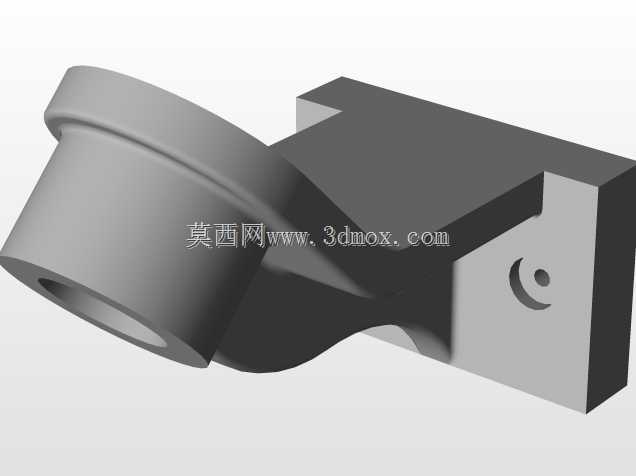

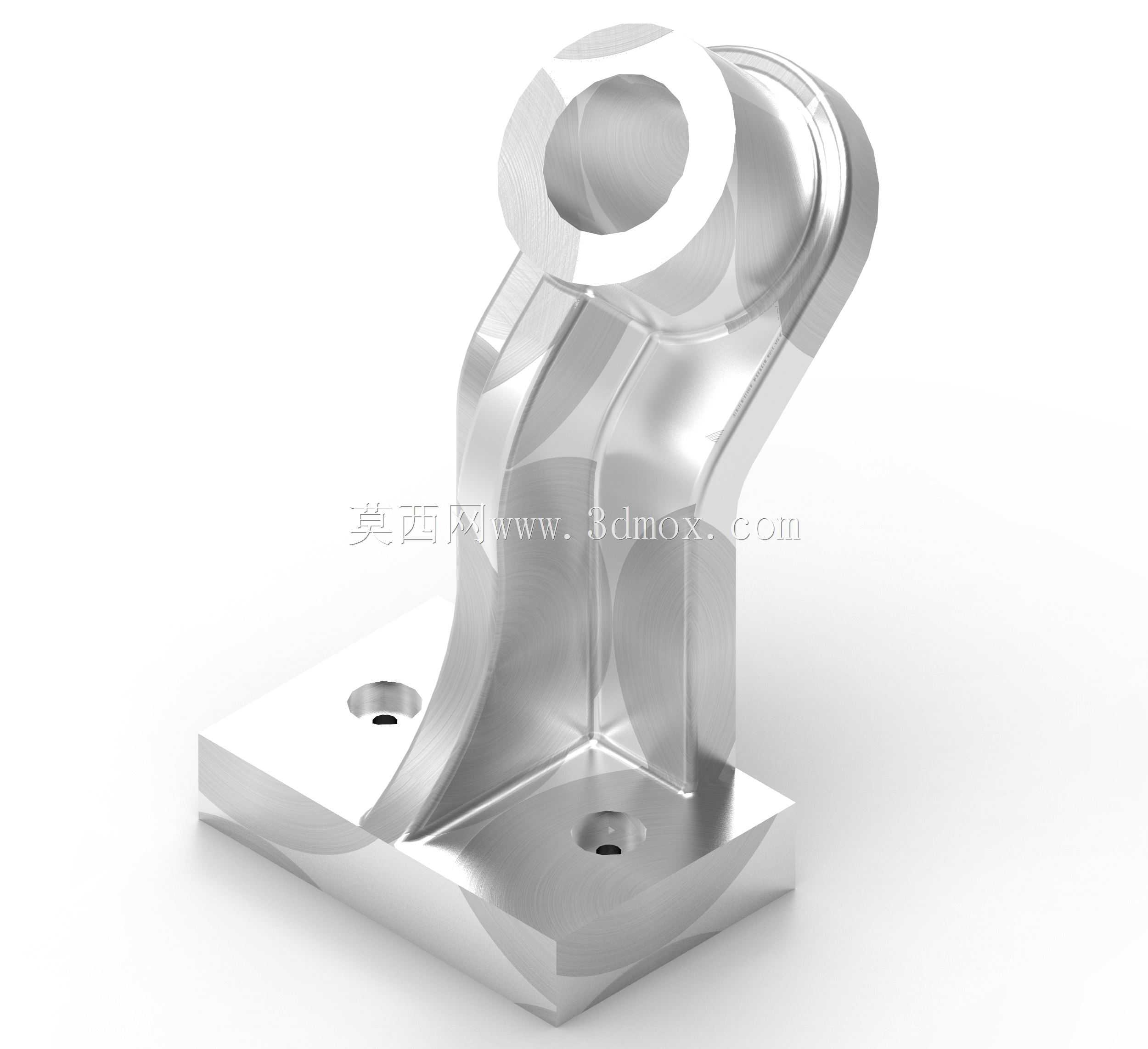

　　该类弯臂带座铰接支撑件，多应用在需要实现角度铰接、载荷传导的设备连接部位，常见于轻工自动化生产线的连杆机构、小型专用设备的活动支撑端、工装夹具的定位铰接位，承担径向载荷传递、铰接转动限位、部件位置固定的核心作用。从结构设计来看，底部为方形安装法兰座，座体上开设两个沉头安装孔，安装时可通过内六角螺栓将整个支座固定在设备安装基面，沉孔设计可保证螺栓头完全沉入座体平面，不会突出安装面干涉其他部件的运动轨迹，方形底座的接触面积较大，可有效分散支座承受的倾覆力矩，避免安装基面局部应力集中。上部为带贯通圆孔的铰接端，圆孔内可配套铜套、自润滑轴承或者铰接销轴，实现与相邻连杆、摆臂部件的转动配合，圆孔的加工精度直接决定铰接副的转动顺畅度与配合间隙，

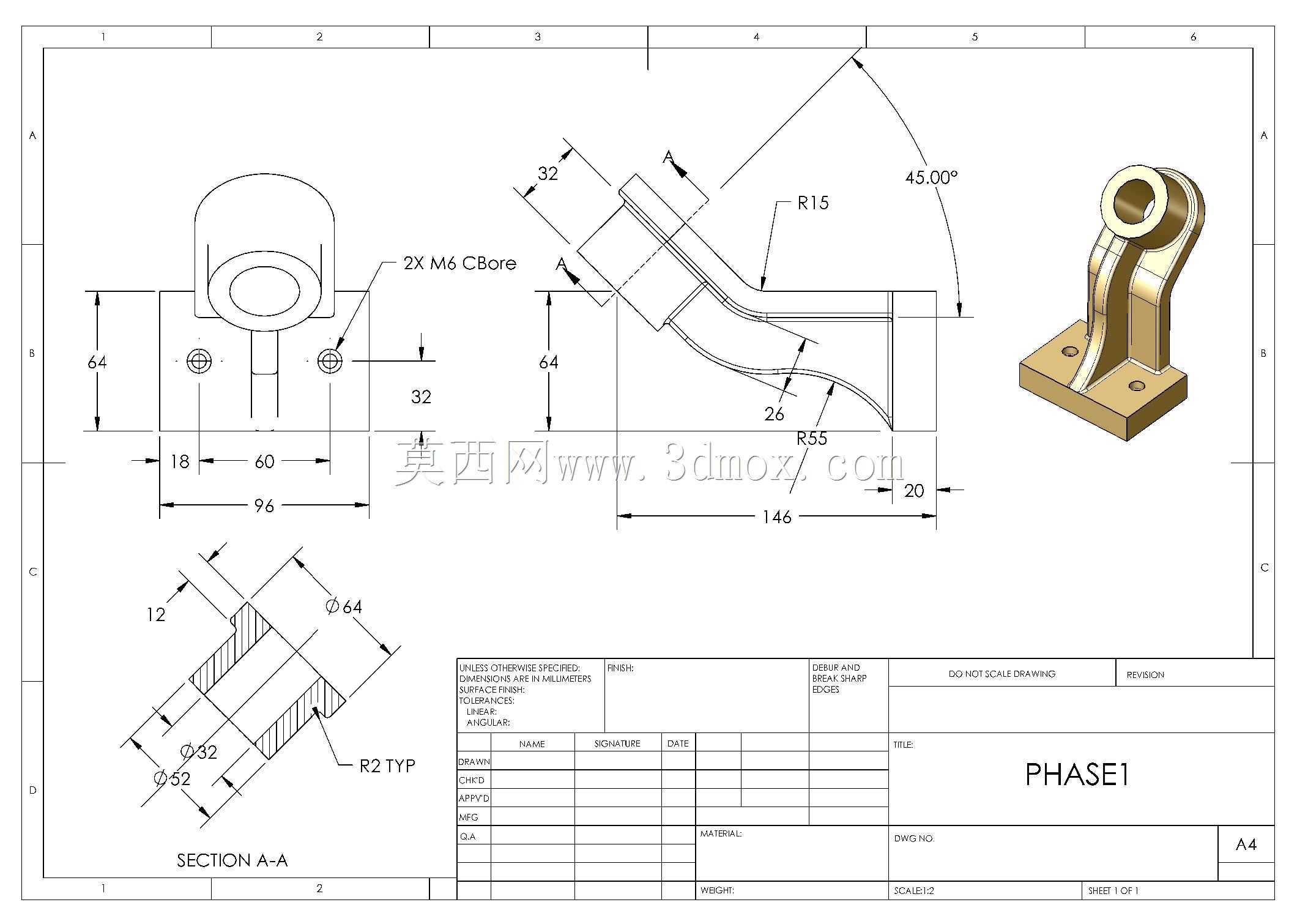

　　设计时需根据配套销轴的公差等级确定孔的尺寸公差与形位公差，保证铰接转动无卡滞、无过大旷量。连接底部安装座与上部铰接端的弯臂结构，采用了大圆弧过渡的变截面设计，这种设计一方面可以规避直角连接处的应力集中问题，在承受交变载荷时减少应力断裂风险，另一方面弯臂的偏移角度可适配特定安装空间下的部件位置避让需求，无需额外增加转接件即可实现铰接端与安装基面的位置偏移，缩减整体机构的装配零件数量。从安装边界来看，底部方形座的安装孔间距需匹配设备安装基面的预留孔位，设计时两个安装孔的中心距公差需控制在±0.1mm范围内，保证安装时螺栓可顺利穿入；上部铰接孔的中心高度决定了配套摆臂的转动中心高度，该尺寸需与相邻联动部件的转动中心保持同轴，

　　否则会出现机构运动卡滞、附加载荷过大的问题；弯臂的外侧轮廓需做倒钝处理，避免装配调试过程中锐边划伤操作人员，同时也可减少应力集中源。在实际选型应用中，若该支座用于承受较大冲击载荷的工况，可适当增加弯臂的截面厚度，同时将安装孔的数量调整为四个，进一步提升底座的连接可靠性；若用于轻载的光电检测支架铰接位，可适当缩减壁厚，采用铝合金材质加工降低整体重量。整个结构的建模过程中，需重点关注弯臂过渡曲面的曲率连续性，避免出现曲面褶皱、壁厚不均的问题，为后续的有限元应力分析、数控加工编程提供准确的模型基础，同时铰接孔与安装孔的同轴度、垂直度形位公差需在模型中明确标注，指导后续的加工与检验环节。
