内螺纹连接90度自排水弯头结构

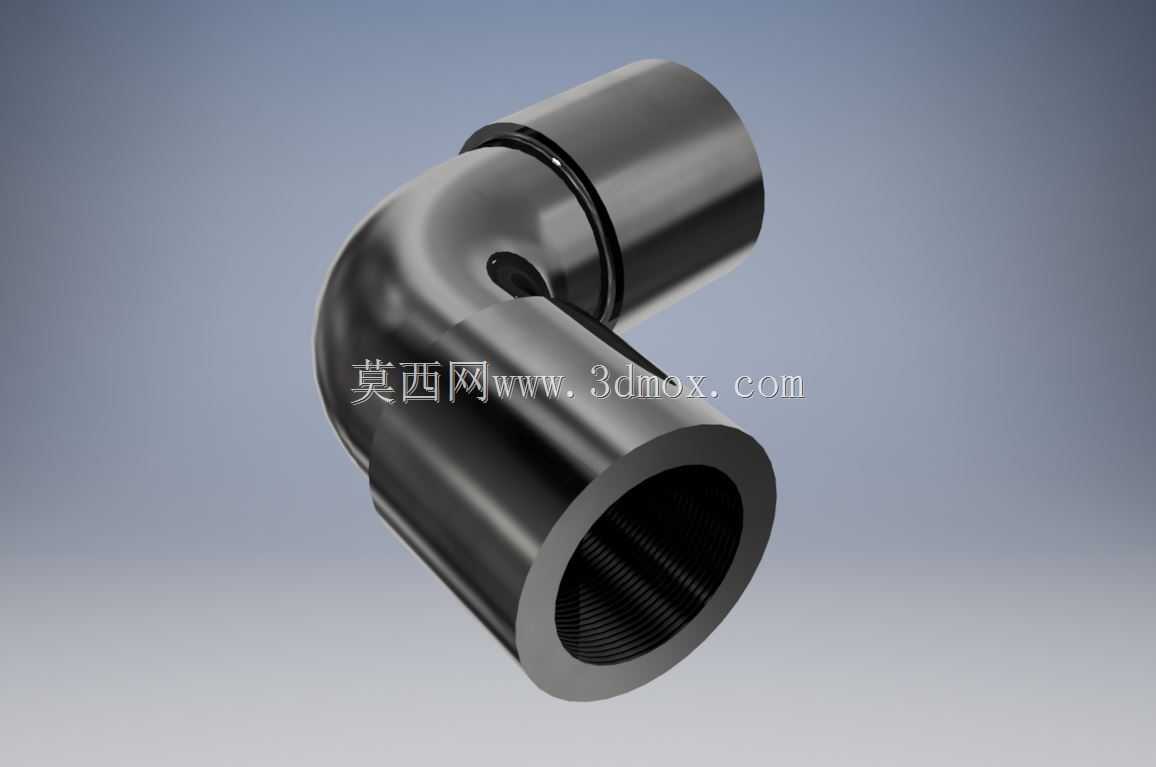

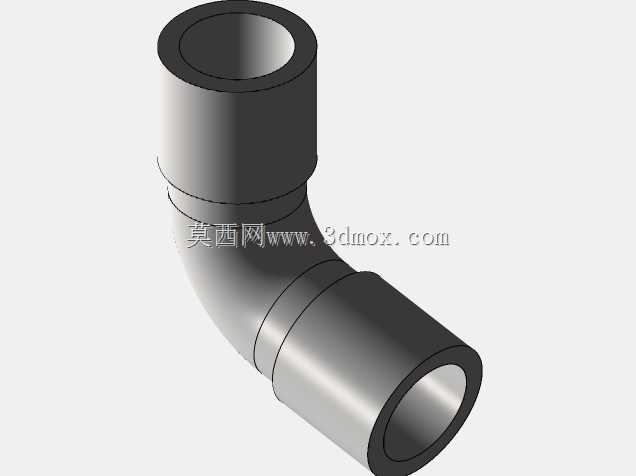

　　这款90度自排水弯头主要应用在低压流体输送管路的转向节点，常见于气动系统冷凝水排放、小型给排水支路、设备冷却回路的管路布设场景，核心作用是在完成管路直角转向的同时，依靠弯头低位的结构设计实现管路内残留积液的自排放，避免管路长期存液引发的内壁锈蚀、冬季冻裂、介质残留变质等问题。从结构设计来看，弯头两端采用标准内螺纹接口，可直接与同规格外螺纹管路、阀件实现螺纹旋接，无需额外焊接或法兰转接，安装时仅需在螺纹处缠绕密封带或涂抹密封胶即可满足低压工况的密封要求，适配现场快速装配、后期维护拆改的作业需求。弯头的弯曲段采用等径圆弧过渡设计，内壁光滑无突变台阶，能大幅降低流体转向时的局部阻力损失，减少管路输送过程中的压损，

　　同时避免杂质在转角处淤积堵塞；转角低位预留的排水结构与流道平滑衔接，不会干扰正常输送状态下的流体流向，当管路停止输送时，管内残留液体会在重力作用下顺着圆弧内壁汇集到低位排水位，无需额外拆卸管路即可完成积液排空。从安装边界来看，弯头两端接口的同轴度控制在机械连接允许公差范围内，安装时两个接口的轴向距离、转角偏差均符合常规管路布设的空间要求，不会出现与周边管路、设备构件干涉的问题，弯头整体壁厚均匀，既满足低压工况下的结构强度要求，也控制了整体重量，不会对管路连接端造成额外的负重载荷。设计过程中重点考量了螺纹连接的受力特性，接口处做了局部加厚处理，避免旋紧过程中出现应力开裂，同时转角处的圆弧半径经过优化，既保证了流道的顺畅性，也控制了弯头的整体外形尺寸，适配狭小空间内的管路转向安装需求，可直接替换同规格普通90度弯头，无需改动原有管路的布设路径，降低了管路改造的施工成本。
