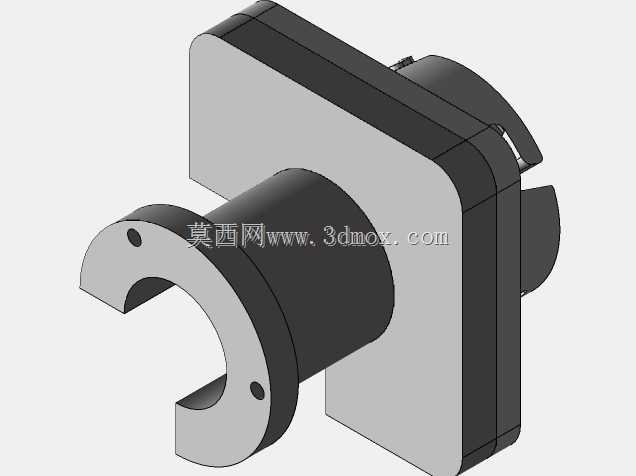

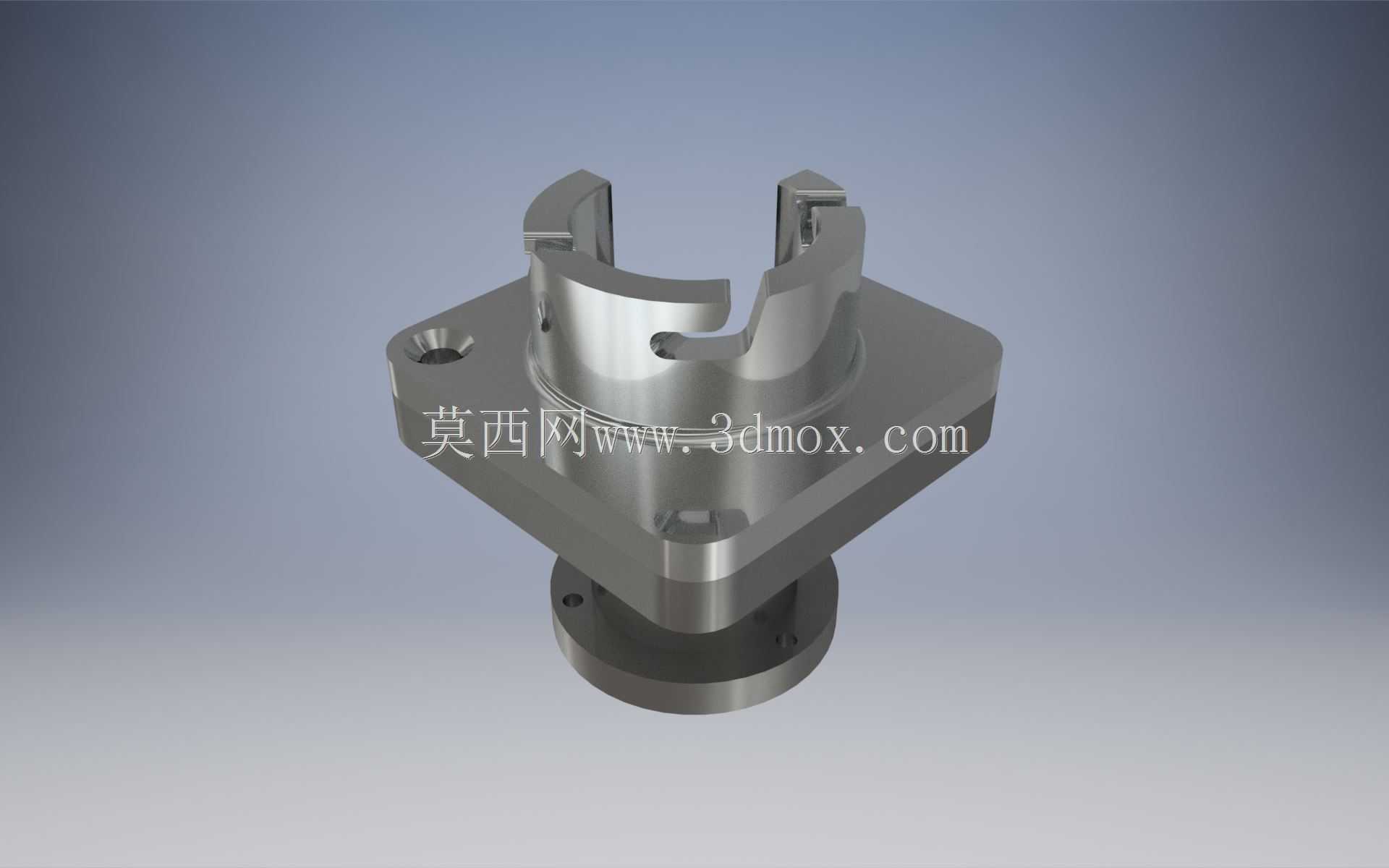

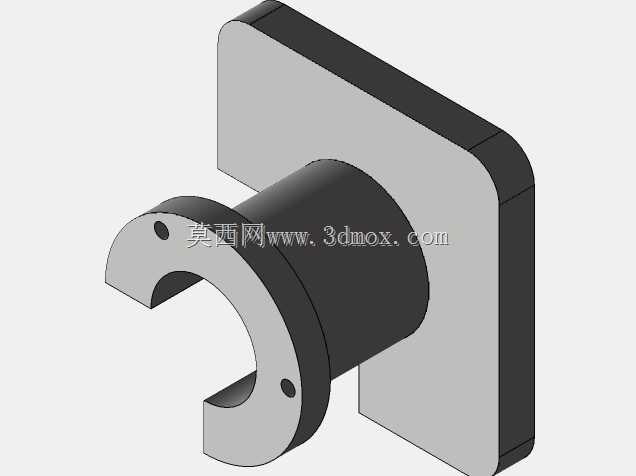

方形法兰底座快装式机械连接锁紧座

　　这类带开口锁紧结构的法兰式连接座，常应用在需要频繁拆装调整的工装夹具、自动化生产线工位定位以及小型设备模组快换场景中，区别于传统螺栓穿装的紧固方式，上部的开口卡爪结构可以实现轴类部件的侧向推入安装，无需从轴端全程穿套，能大幅缩短设备维护、模组更换的作业时间，在多工位轮换的加工工装、快换治具场景中实用性极强。从结构设计逻辑来看，下部方形法兰底座设置了沉头安装孔，安装时螺栓头部可完全沉入法兰平面内，不会突出底座表面干涉其他部件排布，法兰与上部筒体衔接处做了大圆角过渡，能有效降低机加工过程中的应力集中问题，同时提升部件承受侧向载荷时的结构强度，避免长期受交变载荷出现衔接处开裂的问题。

　　上部开口卡爪的槽口尺寸与待连接轴件的轴径做了间隙配合设计，槽口内侧预留了锁紧螺栓的安装空间，当轴件推入卡爪到位后，通过锁紧螺栓收紧开口间隙，即可依靠抱紧力实现轴件的周向与轴向固定，相比传统顶丝固定的方式，抱紧接触面积更大，锁紧力分布更均匀，不会在轴件表面留下顶丝压痕，也能承受更大的扭矩传递。安装边界方面，方形法兰的四个安装孔中心距遵循常规小型工装的安装孔位标准，可直接适配市面多数标准型材、工作台板的预设孔位，无需额外加工转接板；底座下部的凸台定位段可嵌入安装板的定位孔内，实现安装时的快速对位，降低装配找正的时间成本。整体结构没有冗余的设计特征，所有机加工面均为功能面，上部卡爪的开口宽度经过受力校核，

　　既保证了锁紧时的变形量足够提供抱紧力，又不会因开口过大导致结构刚性不足，在频繁拆装的使用场景下，开口处的抗疲劳性能也能满足长期使用需求。筒体与法兰的同轴度公差控制在合理范围内，可保证连接后轴件与安装基面的垂直度要求，适配多数需要精准定位的传动、支撑场景。
