盘式阀泵结构设计三维数模

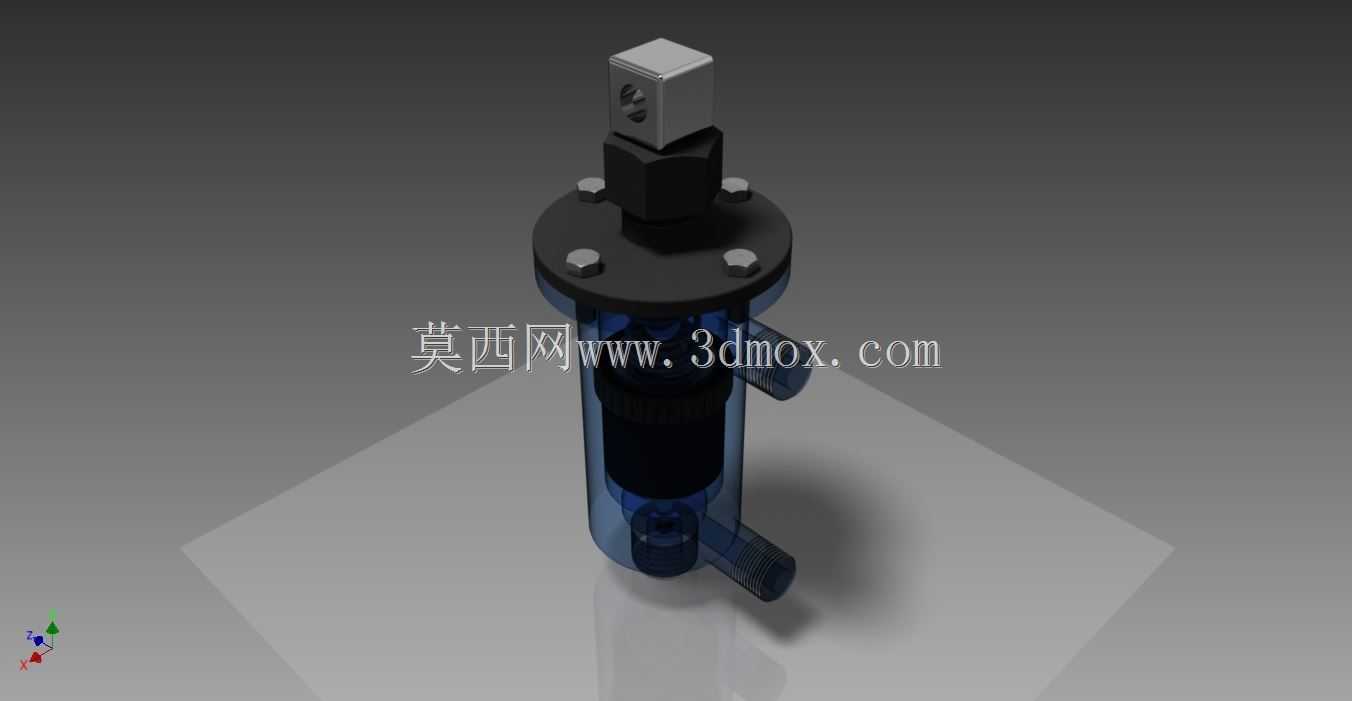

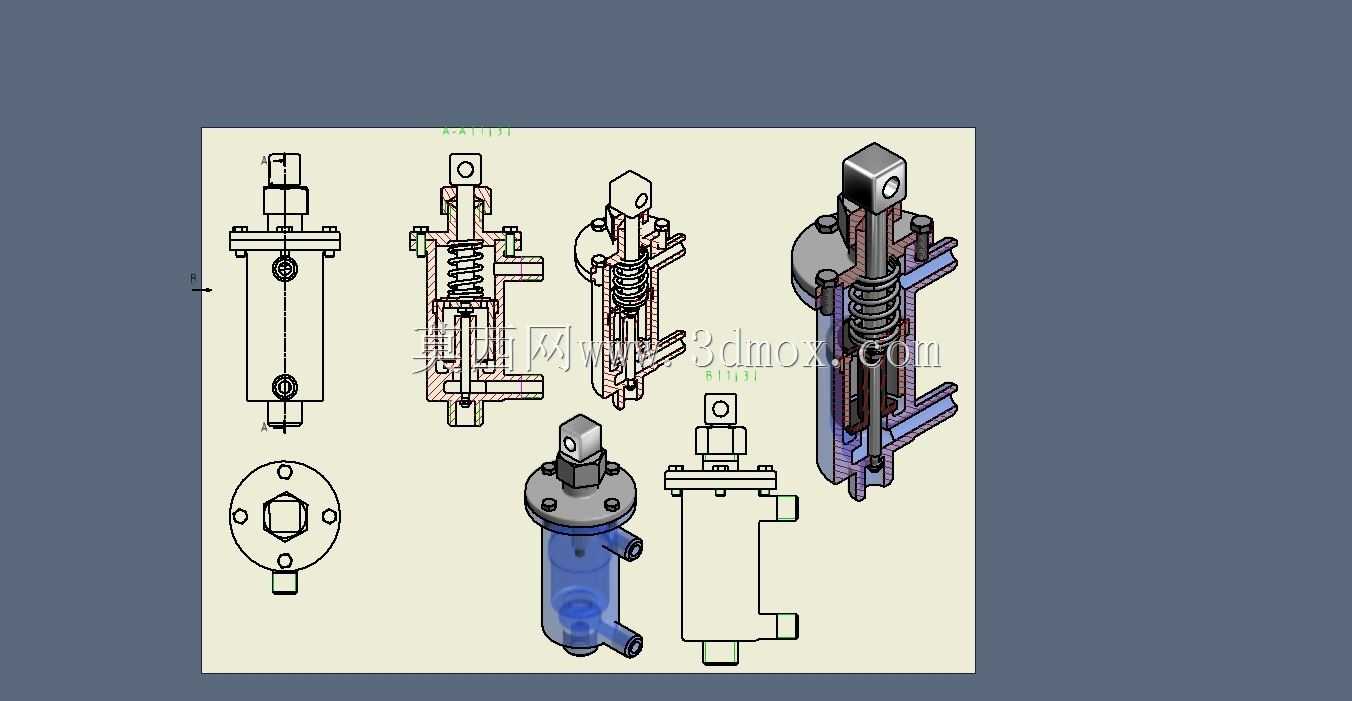

　　在流体输送管路系统的设计选型环节，盘式阀泵是兼顾通断控制与介质增压输送的集成式部件，常应用于小流量高精度流体输送工况，比如实验室分析仪器的试剂供给回路、小型液压系统的压力控制支路、轻工灌装设备的定量给料单元，这类场景既需要泵体提供稳定的介质输送压力，又需要阀组实现管路的快速通断与流量调节，传统分体式泵+阀的组合会占用较大安装空间，同时多段连接的密封点也会提升介质泄漏风险，盘式阀泵的集成化结构刚好能解决这类痛点。从结构组成来看，这套模型完整呈现了盘式阀泵的全部装配细节，包含泵体外壳、阀芯组件、复位弹簧、密封端盖、连接法兰、驱动衔接部等核心零件，不同视图分别展示了部件的外形轮廓、内部装配关系、爆炸拆解状态与剖面结构，

　　能直观看到各零件的配合公差带设计逻辑。设计过程中，首先要考虑的是介质流通路径的顺畅性，泵腔的流道采用圆弧过渡设计，避免直角结构造成的介质紊流与压力损失，阀芯与阀座的配合面采用锥面密封结构，相比平面密封具备更好的对中性，即便存在微小的装配偏差也能保证密封可靠性，复位弹簧的刚度参数经过匹配计算，既能保证阀口在非工作状态下的可靠闭合，又不会在开启时造成过大的驱动阻力。安装边界方面，该阀泵采用侧置进出液接口的布局，两个接口的中心距、接口管径与连接法兰的螺栓孔位都遵循通用管路连接标准，可直接与同规格的工业管路对接，无需额外制作转换接头；底部的安装法兰设置了四个均匀分布的螺栓孔，可直接固定在设备安装面板或者支架上，安装面的平面度要求控制在0.

　　05mm以内，避免装配后出现壳体变形导致的阀芯卡滞问题；顶部的驱动衔接部采用标准方轴连接结构，可适配手动旋钮、气动执行器、小型伺服电机等多种驱动方式，满足不同自动化程度的设备配套需求。从功能特性上看，这款盘式阀泵的阀芯采用上下往复运动的工作模式，上行时阀口打开，泵腔内容积变化形成负压吸入介质，下行时阀口关闭，泵腔内容积缩小将介质加压输出，同时可通过控制阀芯的行程来调节单次输送的介质流量，适配不同的工况流量需求。零件的材质选型上，泵体外壳可根据输送介质的腐蚀性选择铸铁、不锈钢或者工程塑料材质，阀芯与阀座的密封面根据介质温度与化学特性选择丁腈橡胶、氟橡胶或者硬质合金堆焊处理，保证不同工况下的使用寿命。在三维建模过程中，

　　所有配合面都预留了合理的装配间隙，运动部件的间隙值根据工作温度下的材料热膨胀系数做了补偿，避免高温工况下出现热胀卡滞的问题；密封槽的尺寸设计完全符合相关密封件的安装标准，可直接选用标准规格的O型圈进行密封，无需定制非标密封件，降低后期的维护成本。这套数模完整还原了盘式阀泵的所有结构细节，可直接用于同类产品的结构优化设计参考，也可作为虚拟样机导入流体仿真软件，模拟不同工况下的内部流场分布、压力损失与密封面受力情况，提前验证设计方案的可行性，减少物理样机的试制次数，缩短产品的研发周期。对于设备选型人员来说，可通过模型直观了解产品的安装尺寸与接口参数，快速判断是否能适配现有设备的安装空间，避免选型失误造成的返工问题；对于三维建模从业者来说，这套模型的装配逻辑、零件细节处理方式也具备较高的参考价值，可学习集成式泵阀产品的结构设计思路与建模技巧。
