手轮式角型管路调节阀三维结构

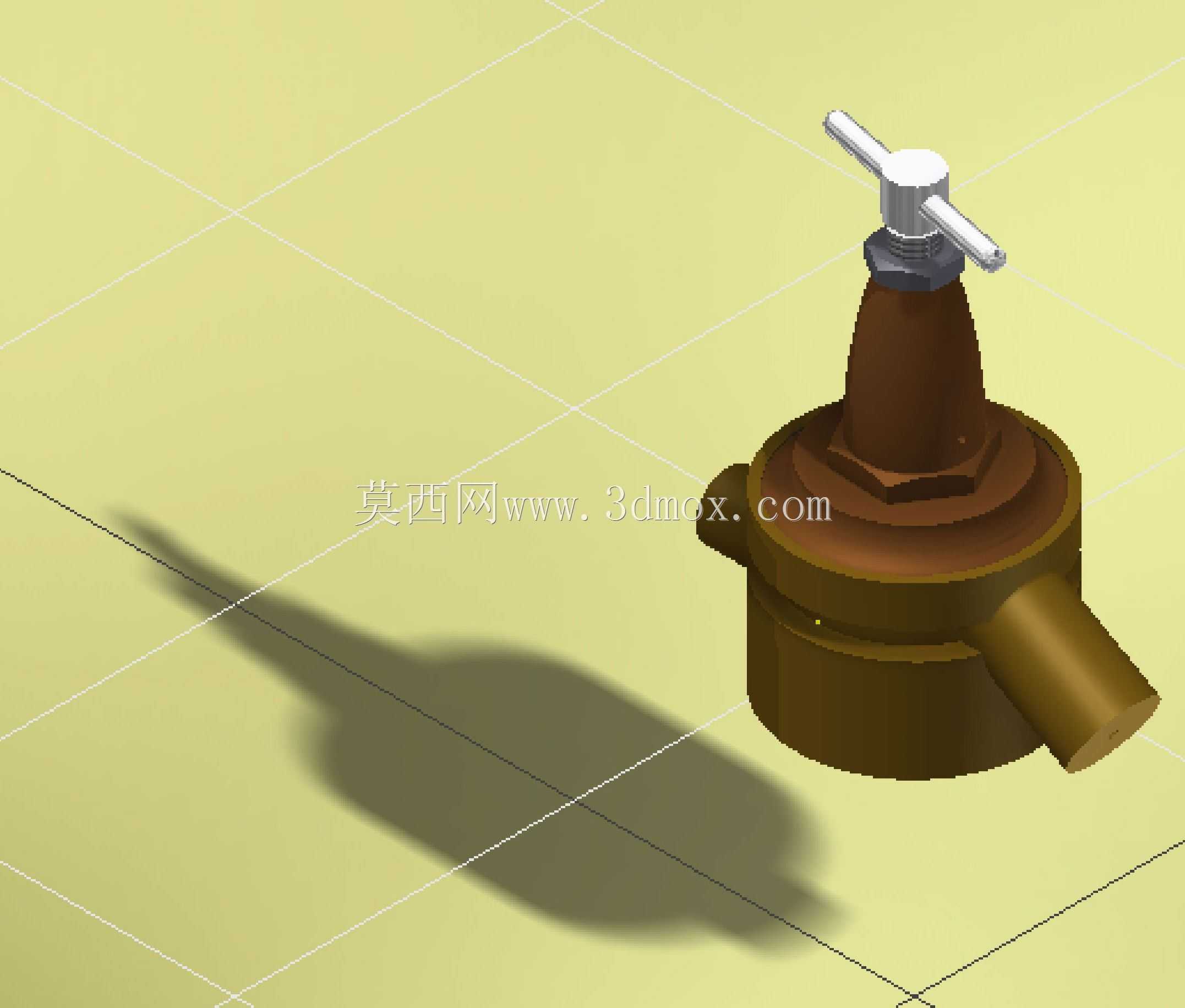

　　该结构呈现的是一种带手轮操作机构的角型管路调节阀，主体由下部圆筒形阀腔、侧向接管、锥形阀盖、阀杆、压紧螺母以及顶部T形手轮组成。侧向接口与上部执行轴线呈近似90度布置，介质从一侧水平管口进入阀腔后，经内部启闭件调节流向，再由对应通道输出，适合在空间紧凑、管路需要转向或局部节流控制的设备中使用。与直通阀相比，角向布置能够减少管路弯头数量，在小型试验台、流体分配单元、冷却回路、润滑系统以及低压工艺管线中，可同时承担流向改变和流量调节的作用。

　　从功能上看，顶部T形手轮通过旋转带动阀杆产生轴向位移，阀杆下端与阀芯或阀瓣配合，改变阀口通流面积。手轮横杆较长，能够在手动操作时提供较明显的力臂，便于操作人员在不带辅助工具的情况下完成开度调整。阀杆穿出阀盖的位置设置了压紧螺母和填料密封区域，工程建模时需要重点保证阀杆轴线、填料腔、压盖螺纹和手轮安装孔之间的同轴关系。若同轴度偏差过大，阀杆旋转会出现卡滞，填料也会因偏磨而产生外漏风险。

　　阀体下部采用较厚的圆筒形腔体，侧壁伸出圆柱形接管，这种造型有利于在三维软件中通过旋转、拉伸和布尔组合完成主体构建。阀腔内部不能只按外观实体处理，需要预留介质流通通道、阀座安装面和阀芯行程空间。侧向接管端部通常作为管道连接边界，实际设计时可根据工况改为外螺纹、法兰、焊接管口或快装接口；模型中保留圆柱接口形态，有利于后续根据不同标准替换连接结构。阀体底部的圆柱段既可以作为成型壁厚的一部分，也可在实物中作为加工定位基准，车削时可通过三爪卡盘夹持外圆，依次加工端面、内孔和密封面。

　　锥形阀盖位于阀体上方，承担承压、导向和密封压紧作用。其外形由下向上逐渐收窄，既减少上部结构占用空间，也使压盖区域的受力路径更加直接。阀盖与阀体之间应设置配合台阶或密封面，装配时依靠端面压紧实现静密封；若用于水、油、气体等不同介质，密封材料可分别选择橡胶垫片、非金属复合垫或金属密封结构。阀盖顶部的六角形压紧件适合使用扳手拧紧，建模时应保留足够的扳手空间，避免手轮、阀盖和接管之间发生操作干涉。

　　外形尺寸方面，这类小型手动阀的安装边界主要由三个方向决定：水平接管轴线方向决定管道插入和法兰或螺纹接头所需空间；竖直手轮轴线方向决定操作高度；手轮横杆两端则决定旋转时的扫掠范围。布置设备时，不能只按阀体静止轮廓预留位置，还应考虑手轮转动一周时横杆端部不会碰到邻近管路、墙板或其他元件。侧向管口中心到阀体底面的高度、手轮最高点到管道中心线的高度，以及手轮横杆全长，都是装配校核中需要提取的关键尺寸。

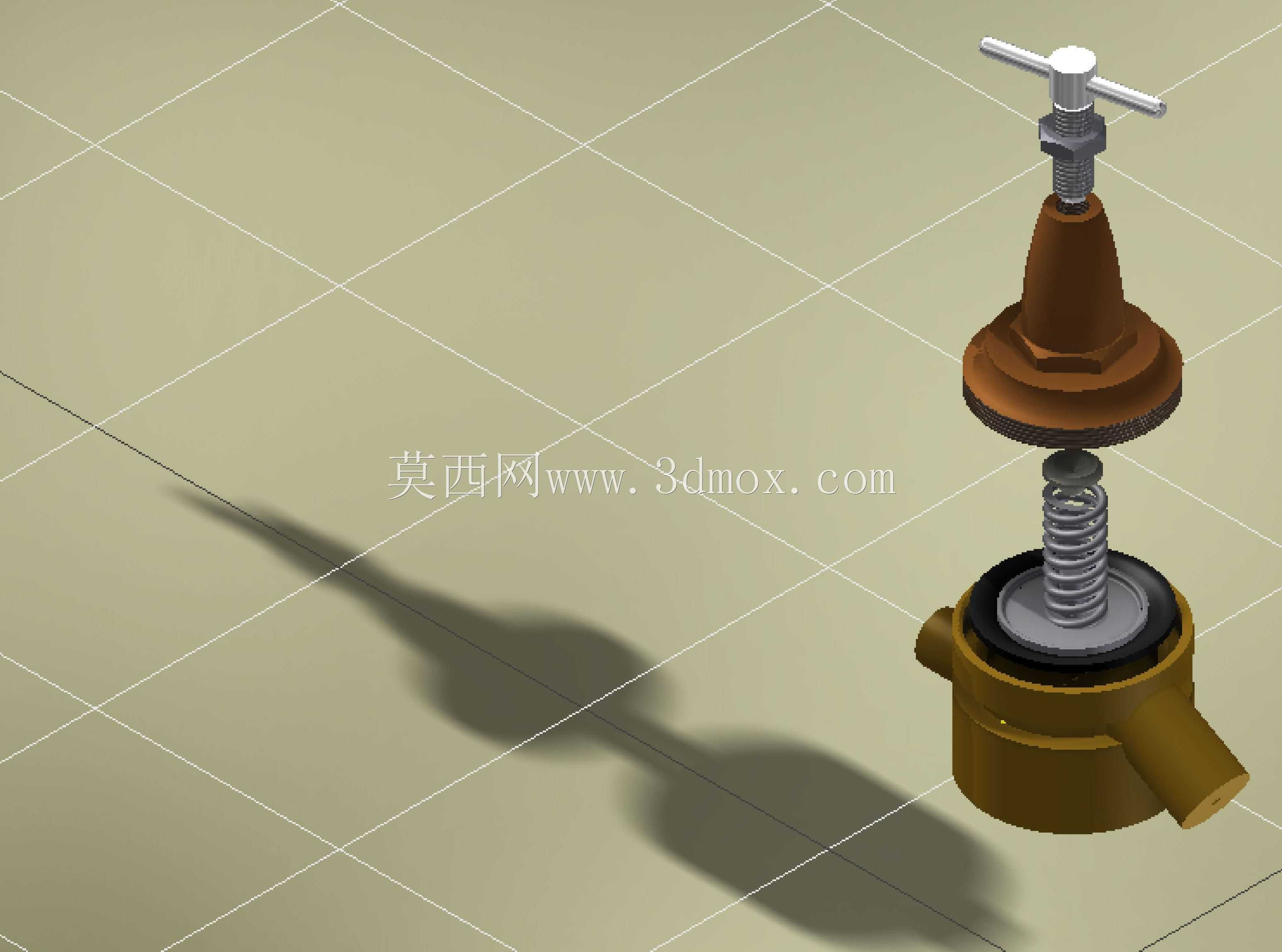

　　结构设计思路上，该阀强调简单可靠、手动可调、便于拆装。阀体、阀盖、阀杆和手轮分层明确，符合常规阀门的装配逻辑：先将阀座或阀芯组件放入阀腔，再安装阀盖和填料，穿入阀杆后压紧填料螺母，最后将手轮固定在阀杆顶端。拆卸维护时，可从上部分解操作件和密封件，不必整体割断管路，这对需要定期检查密封磨损或清理阀腔杂质的场合较有价值。

　　三维建模时，建议先建立管路中心线和阀杆轴线，以两轴线交点作为角向结构基准。阀体主体可采用旋转特征生成承压壳体，再通过拉伸切除形成侧向流道；阀盖使用回转体特征配合六角结构完成；阀杆应单独建模并保留螺纹段、光杆导向段和顶端手轮连接段。手轮横杆与中央轮毂之间可设置圆角过渡，以降低铸件或机加工件的应力集中。各零件装配后，应检查阀杆在极限升程位置是否仍处于导向范围内，阀芯是否能够完全落座，手轮旋转时是否与阀盖螺母保留安全间隙。

　　在工程应用中，这种阀并不适合追求快速自动控制的场合，而更适合低压、小口径、需要人工微调的管路系统。其结构直观，零件数量少，既能作为阀门设计练习中的典型案例，也可用于设备布局演示、维护培训和非标管路方案校核。若后续向详细制造方向深化，还需要补充阀座角度、阀芯型面、填料规格、螺纹标准、壁厚校核和材料选型，才能从外观三维结构转化为可加工的产品图纸。
