筒式摩擦联轴器传动连接结构

项目分类:通用机械零部件 发布时间:2022-05-30 ID:639935
  • 筒式摩擦联轴器传动连接结构
  • 筒式摩擦联轴器传动连接结构
  • 筒式摩擦联轴器传动连接结构

  在常规工业传动场景里,两轴对中存在一定安装偏差、同时需要过载打滑保护的工况并不少见,这类场景下刚性联轴器无法补偿偏差也没有过载保护能力,弹性联轴器的扭矩承载上限又往往难以匹配中低转速大扭矩的传动需求,摩擦联轴器刚好填补了这部分应用空白。这类结构常见于输送线驱动端、小型轻工设备主轴连接、农用机械动力输出端,依靠接触面间的正压力产生摩擦力矩来传递动力,当负载超过预设摩擦力矩上限时,主从动接触面会发生相对打滑,避免后端负载卡滞时烧毁驱动电机或者扭断传动轴,从结构根源上实现过载保护。

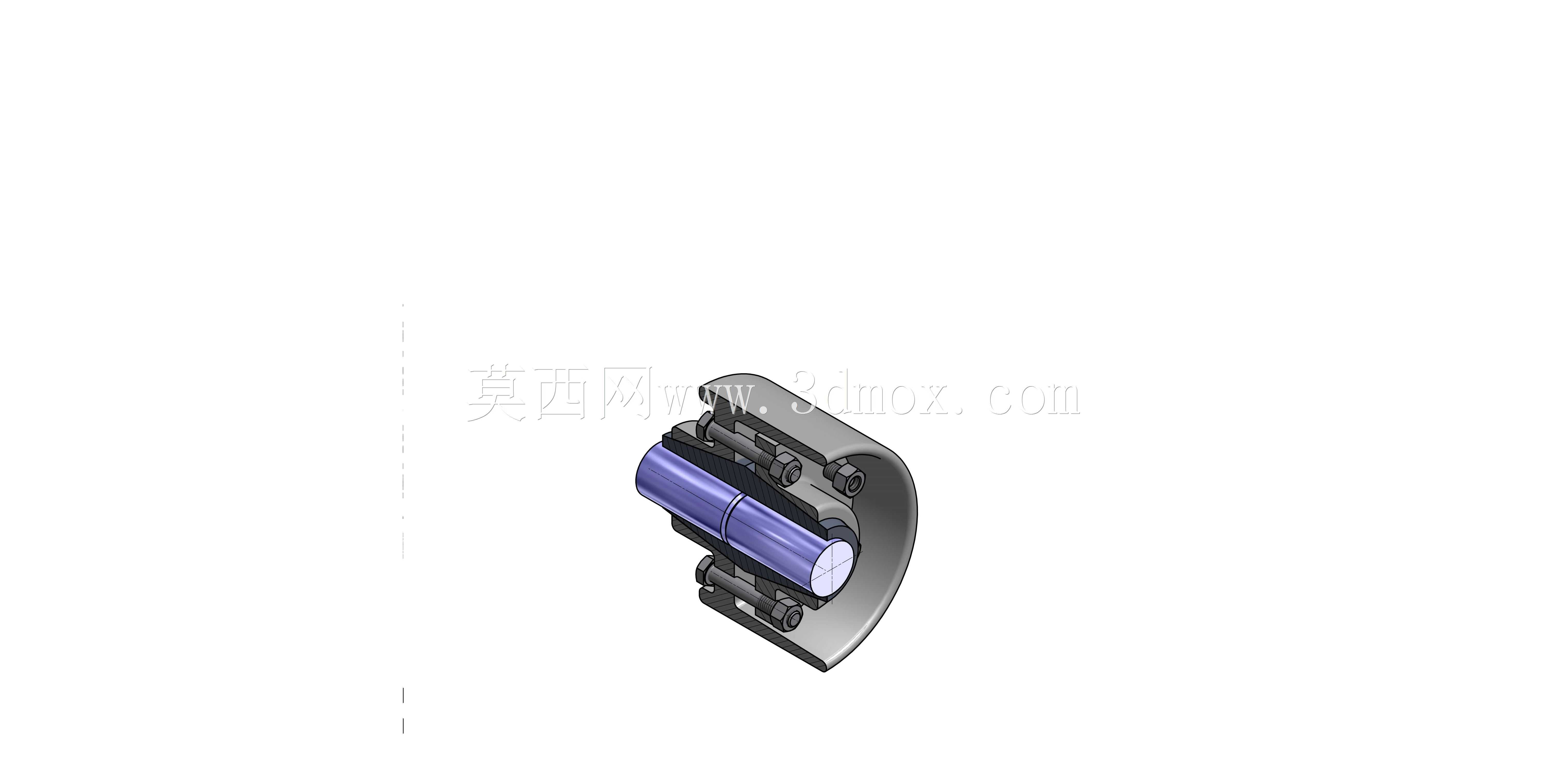

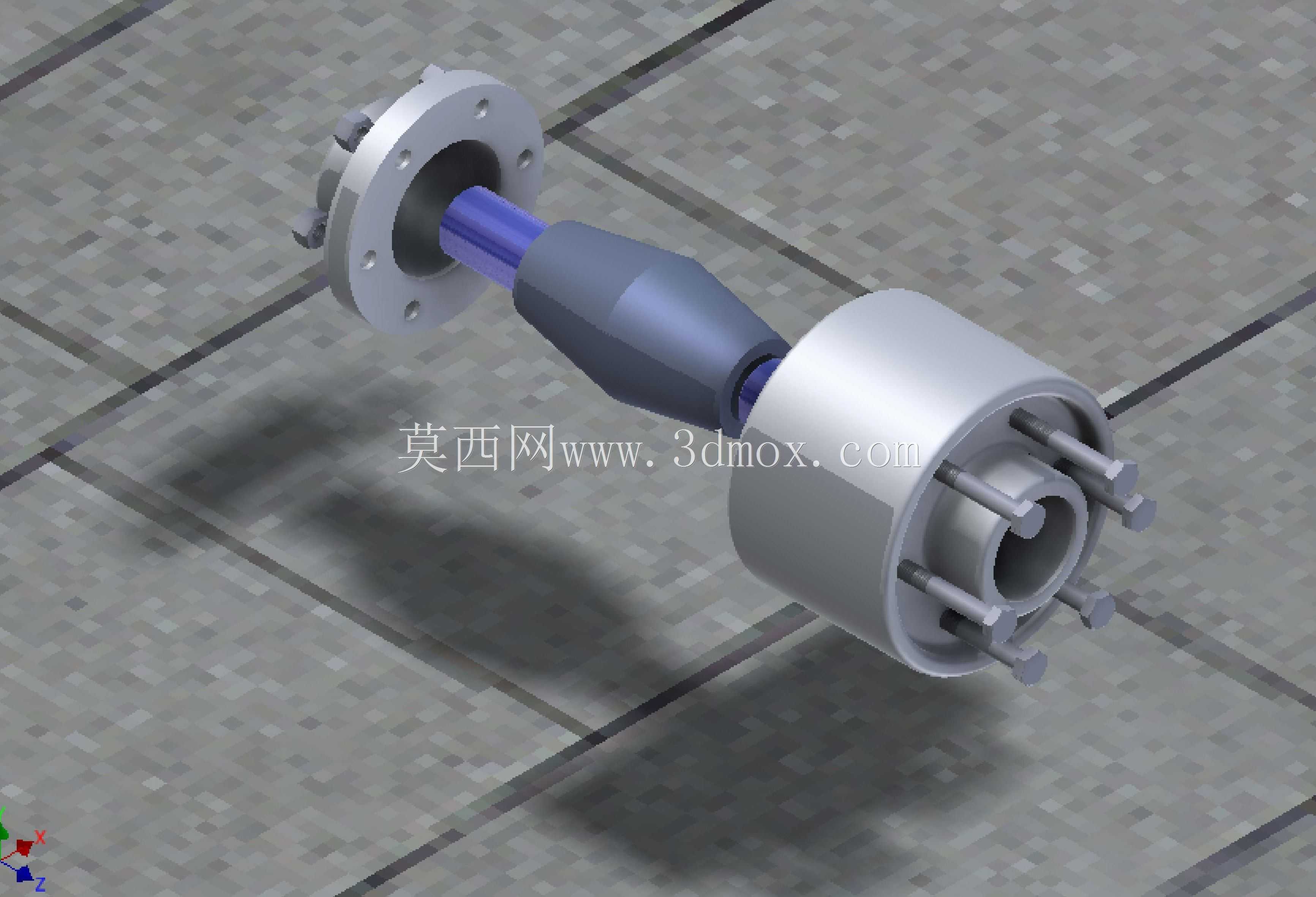

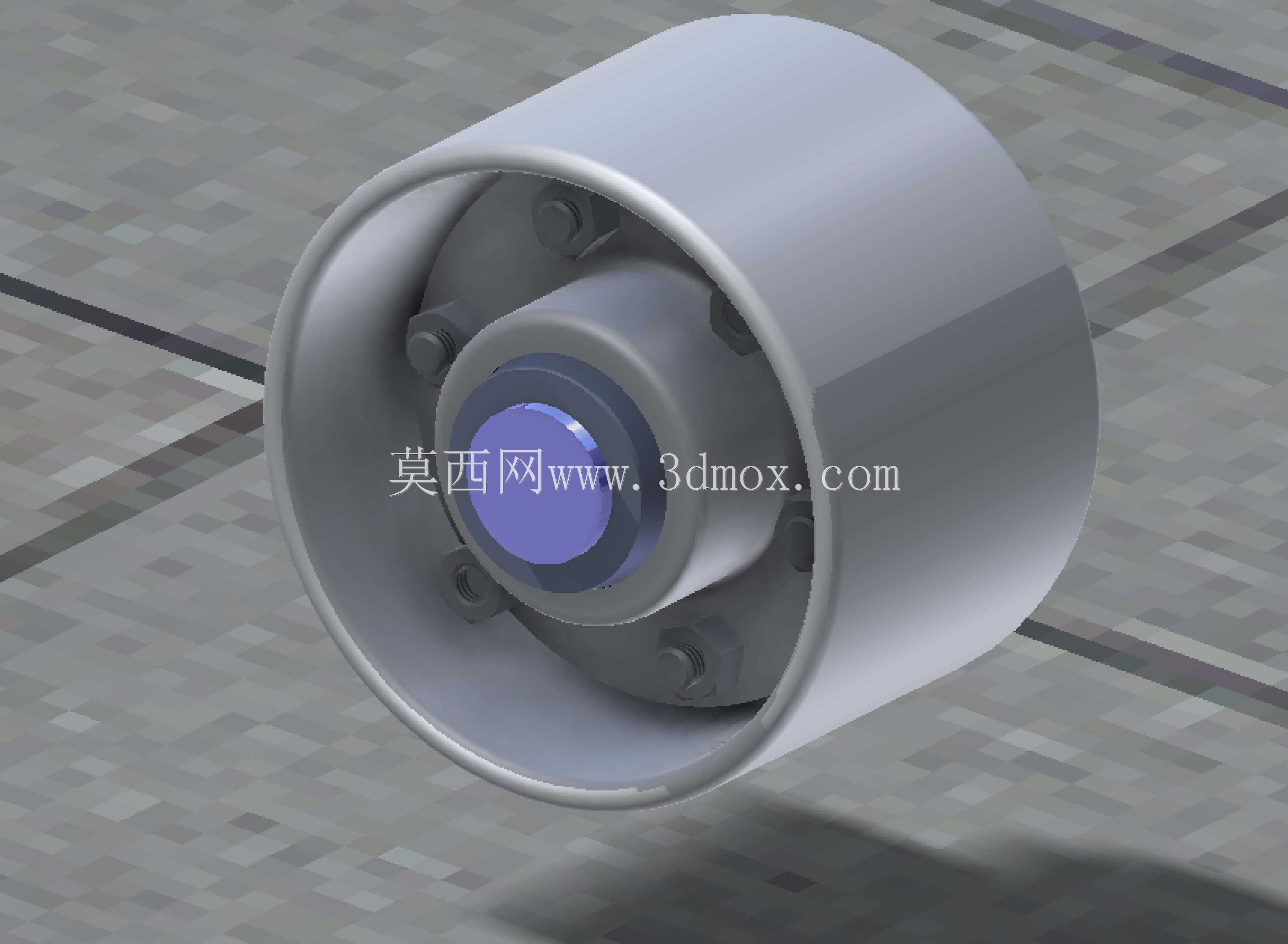

  从结构设计逻辑来看,这款筒式摩擦联轴器采用外套筒包裹的布局形式,主动端轴头插入中心轮毂位置,沿轮毂周向均匀布置的压紧螺栓可以调整端面摩擦片的压紧力,通过改变螺栓锁紧扭矩就能线性调整联轴器所能传递的最大摩擦力矩,不需要额外更换零件就能适配不同扭矩等级的传动需求,现场调试的灵活度很高。外套筒采用一体化圆柱结构,一方面可以将内部摩擦副完全包裹在内,避免车间内的粉尘、切削液、焊接飞溅等杂物落入摩擦接触面,防止摩擦系数异常波动导致传扭能力不稳定,另一方面圆柱筒的结构刚度远高于开式结构的摩擦联轴器,在高转速运行时的动平衡表现更好,不会因为结构不对称产生额外的径向振动。

  安装边界方面,这款联轴器的轴向总长度控制在常规同扭矩弹性联轴器的尺寸范围内,不需要额外放大安装空间,主动端和从动端的轴孔采用标准圆柱孔加键槽的配合形式,和市面上常规的Y系列电机轴、标准减速器输入输出轴的轴径尺寸完全匹配,设备改造替换时不需要重新加工轴头或者调整安装基座位置,替换适配成本很低。径向尺寸上,外套筒的最大外径比同规格凸缘联轴器小15%左右,在安装空间局促的设备内部也能顺利布置,不会和周边的走线、护罩、其他传动部件产生干涉。

  实际使用过程中,摩擦副的接触面采用耐磨合金材质,经过表面淬火处理后硬度达到HRC45-50,长期打滑摩擦时的磨损量很小,正常工况下的维护周期可以达到12000运行小时以上,维护时只需要拆开周向螺栓,检查摩擦片磨损量,调整锁紧扭矩即可,不需要整体更换联轴器,后期运维成本很低。和传统的销钉式安全联轴器相比,摩擦联轴器过载打滑时不会剪断安全销,故障排除后不需要更换零件就能直接恢复运行,减少了停机更换配件的时间,适合连续生产要求较高的流水线场景。设计建模时,周向压紧螺栓的位置做了等角度均分处理,每个螺栓的压紧力可以通过扭矩扳手精准控制,保证整个摩擦环面上的正压力分布均匀,避免局部压力过大导致摩擦片偏磨,也防止局部压力不足导致传扭能力达不到设计值。中心轮毂和外套筒之间的配合间隙控制在0.02-0.05mm之间,既可以补偿两轴之间最大0.5度的角向偏差和0.2mm的径向偏差,又不会因为间隙过大导致运行时产生晃动异响。在传动效率方面,正常负载下摩擦面之间没有相对滑动,传动效率可以达到98%以上,和刚性联轴器的传动效率基本持平,不会因为摩擦传动结构造成功率损耗过大的问题,只有在过载瞬间才会产生滑动,起到保护作用。
