6s通讯设备配套轮毂总成结构设计

　　在移动通讯基站巡检、户外通讯设备转运的作业场景里，带行走机构的便携通讯终端、小型通讯中继设备往往需要适配紧凑可靠的轮组结构，这套轮毂总成正是针对6s规格小型通讯类设备的行走需求完成的结构设计，核心解决小尺寸设备在户外非铺装路面移动时的轮组承载、转动顺滑度与装配便捷性问题。从实际使用场景出发，这类小型通讯设备的行走轮不需要承担大吨位载荷，但要兼顾频繁短距离移动的耐磨性、遇到碎石或台阶凸起时的结构抗冲击性，同时还要匹配设备整体的紧凑安装空间，不能因为轮组结构侵占设备内部的通讯模块、电池组件的布设位置。设计过程中首先梳理了安装边界：轮毂的轴向安装尺寸严格控制在通讯设备底部预留的轮舱空间内，径向尺寸适配设备离地间隙要求，

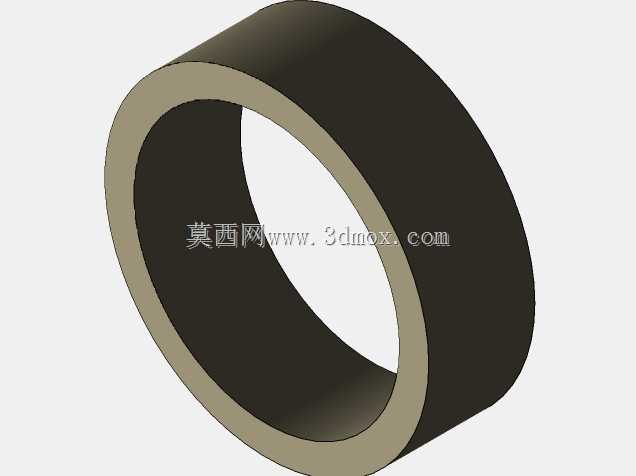

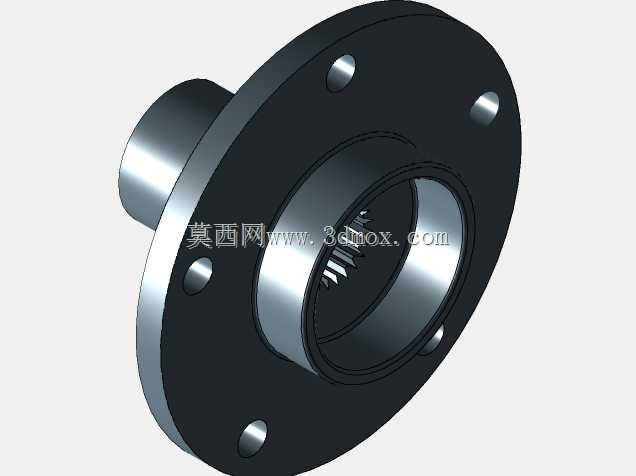

　　既保证移动时设备底部不会剐蹭地面，也不会因为轮径过大导致设备整体重心过高，在倾斜路面停靠时出现侧翻风险。轮毂主体采用分体式装配结构，轮芯位置设计有与转动轴配合的轴承安装位，过盈配合的轴承位公差按照IT7级精度控制，保证轮组转动时无径向窜动，长时间使用不会出现松旷异响；轮缘位置设计有标准的轮胎安装卡槽，适配实心橡胶防滑轮胎，卡槽的周向定位凸起能避免轮胎在侧向受力时出现脱圈问题，在设备斜向推行、转向时能提供足够的轮胎固定力。考虑到通讯设备经常需要在雨天、扬尘环境下作业，轮毂的转动配合位置设计有简易的防尘挡圈结构，不需要额外加装复杂的密封组件，就能阻挡大部分扬尘、雨水进入轴承配合面，降低日常维护的频次，

　　适合户外作业的无专人定期维保的使用特性。整套结构的分解装配逻辑清晰，轮芯、辐板、轮缘、连接紧固件都采用可拆分设计，在设备组装时可以先将轮毂预装在设备底部的轮架上，再完成轮胎的装配，不需要使用专用的压胎工具，一线作业人员也能快速完成更换维护；辐板部分采用等距分布的减重孔设计，在保证结构强度的前提下尽可能降低轮组自身重量，减少设备整体的负重，对于需要单人背负转运、短距离推行的通讯设备来说，每一处减重设计都能降低一线作业人员的劳动强度。从受力角度校核，轮毂的辐板与轮芯连接位置做了圆弧过渡处理，避免应力集中导致的结构断裂，在设备单侧轮组遇到10mm高度的台阶冲击时，过渡位置的应力值远低于材料的屈服强度，能满足日常使用的抗冲击需求；

　　轮毂与轮架的连接位设计有防转卡槽，配合锁紧螺母固定后，不会因为频繁的正反转、启停出现连接松动，保证设备推行过程中的轮组稳定性。这套结构没有冗余的设计部件，所有特征都服务于小型通讯设备的移动使用需求，既可以直接用于对应规格的便携通讯中继设备行走机构，也能通过调整安装孔位尺寸，适配其他同载荷等级的小型户外电子设备的行走轮组设计，建模过程中所有配合面都保留了合理的装配公差，结构件的壁厚都按照注塑或压铸成型的工艺要求设计，不需要额外调整就能直接对接生产开模环节，对于结构设计从业者来说，也可以作为小型轮组结构的设计参考，理解紧凑空间下行走部件的设计逻辑与公差匹配思路。
