手动杠杆式蝶阀结构三维设计

　　这款蝶阀的结构设计，首先要适配中小口径低压流体管路的通断与流量调节需求，常见应用场景包含给排水管网支线、暖通空调循环水系统、小型化工流体输送支路、一般工业设备的冷却介质管路等，这类场景对阀门的操作便捷性、安装紧凑度有较高要求，不需要大扭矩驱动结构，手动操作即可满足日常启闭、开度调节的使用需求。从实际用途来看，该蝶阀通过绕阀杆轴线旋转的蝶板作为启闭件，既可以实现管路的完全截断，也可以通过调整蝶板的旋转角度，对管路内的流体流量进行线性调节，相比同口径的闸阀、截止阀，结构长度更短，安装占用的轴向空间更小，自重也更轻，适合安装空间局促的管路排布场景。产品功能特性上，采用杠杆式手动操作结构，操作端的力臂经过合理配比，

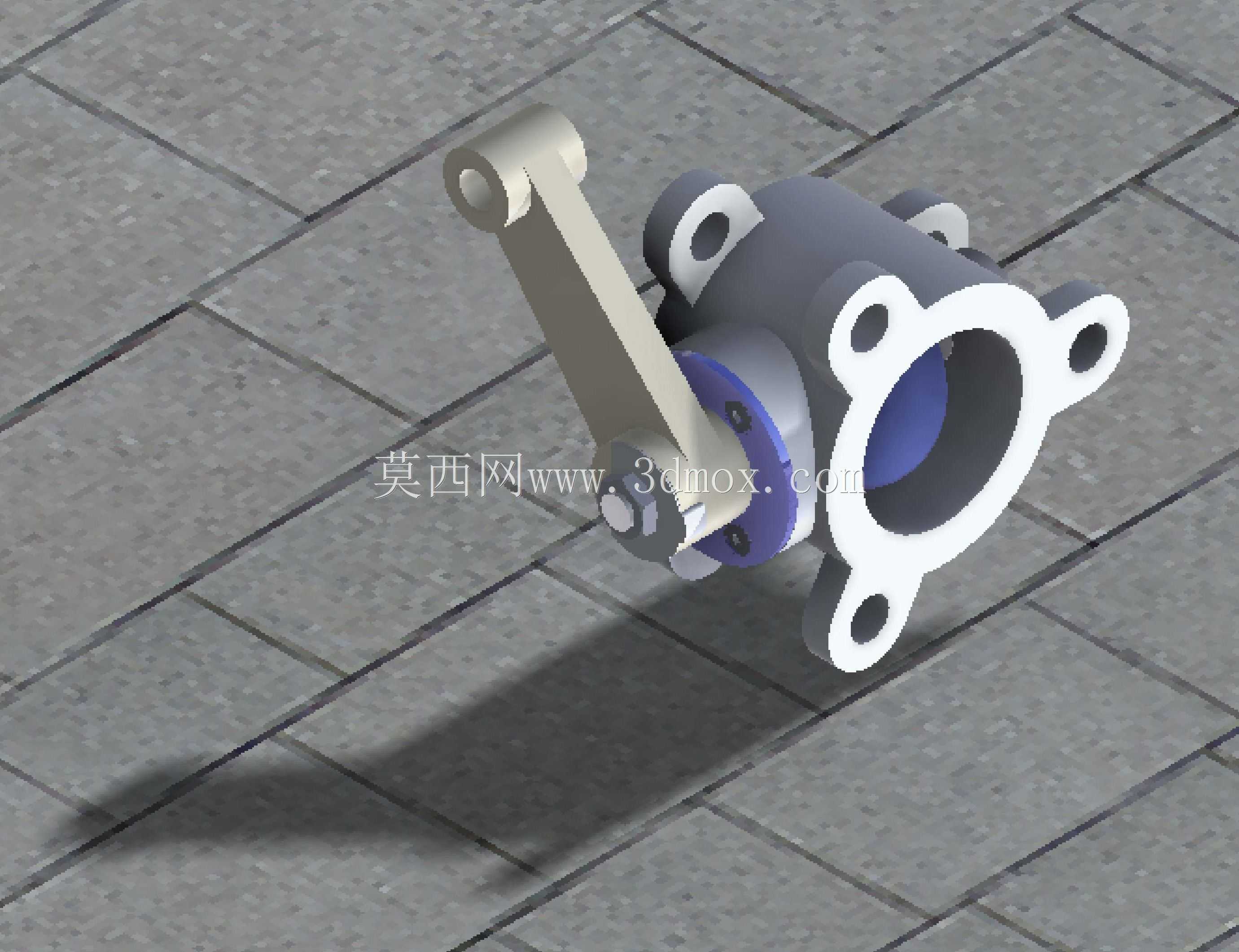

　　操作人员无需借助额外辅助工具，仅通过扳动外置杠杆手柄即可完成蝶板的转动，操作力矩小，启闭过程顺畅，手柄的转动角度与蝶板开度一一对应，可通过手柄位置直观判断管路内的通断状态与流量档位；阀体采用对夹式连接结构，两端法兰定位凸台与管路法兰的密封面匹配，安装时直接夹持在两片管路法兰之间即可，不需要额外的阀体端法兰结构，进一步压缩了整体安装尺寸；阀杆与阀体之间设置有密封结构，可避免介质从阀杆转动间隙处泄漏，蝶板边缘的密封副采用软质密封材质，低压工况下截断密封性能可靠，可满足常规水、中性气体、低腐蚀性流体的密封要求。设计思路层面，首先围绕紧凑化安装的核心需求，将阀体的流道设计为直通式等径结构，流道内部无明显的缩径与凸起结构，

　　介质流经阀门时的流阻更小，压力损失更低，可降低管路输送的动力损耗；操作杠杆的布置角度充分考虑现场操作的人机工程，手柄在全关位置时朝向阀体侧方，不会与周边管路、支架产生干涉，全开位置时手柄与管路轴线平行，不会额外占用横向操作空间；阀体上的安装耳孔位置与同压力等级、同口径的标准对夹蝶阀安装尺寸保持一致，具备良好的互换性，现场替换老旧阀门时不需要重新调整管路法兰的间距与孔位，可直接适配安装。外形尺寸与安装边界方面，该蝶阀的结构长度严格遵循对夹式蝶阀的常规尺寸规范，轴向安装尺寸远小于同口径闸阀，阀体两侧的安装耳带有定位止口，与管路法兰对接时可自动对中，不需要额外调整同轴度；阀杆的伸出长度经过核算，手柄转动的全行程范围内，不会与法兰连接螺栓、

　　管路保温层产生碰撞，阀体底部无突出的排污或支撑结构，可直接贴近墙面、支架安装，底部预留的安装间隙仅需满足密封件更换的操作空间即可；蝶板的旋转半径完全控制在阀体内腔与流道范围内，全开状态下蝶板不会伸入两端管路内部，不会对管路内的其他构件造成刮碰，安装时不需要额外预留蝶板转动的轴向空间。从结构细节来看，阀杆与蝶板采用扁方加销钉的连接形式，可传递操作扭矩的同时，避免长期使用后阀杆与蝶板之间出现转动间隙，导致开度指示不准、关闭位置密封失效的问题；阀体与阀杆的转动配合部位设置有耐磨轴套，可降低转动过程中的磨损量，延长阀门的整体使用寿命，轴套采用自润滑材质，日常使用过程中不需要额外加注润滑脂，维护成本更低；密封件采用卡槽式固定结构，更换密封件时不需要将整个阀门从管路上拆下，仅需拆除操作端结构即可完成密封件的更换，大幅降低后期维护的工作量。
