凸缘刚性法兰联轴器结构设计

　　在常规工业传动系统的轴系对接场景中，法兰联轴器是应用范围极广的刚性传动连接件，多用于对中精度要求较高、载荷平稳无剧烈冲击的传动链路中，比如中小型输送设备的动力输出端与工作机输入端对接、普通机床主轴进给轴的轴段连接、中小型泵组与驱动电机的轴系衔接等场景，这类场景普遍要求传动过程无背隙、转矩传递效率高，同时不需要频繁调整轴系补偿量，刚性法兰联轴器的结构特性刚好匹配这类使用需求。

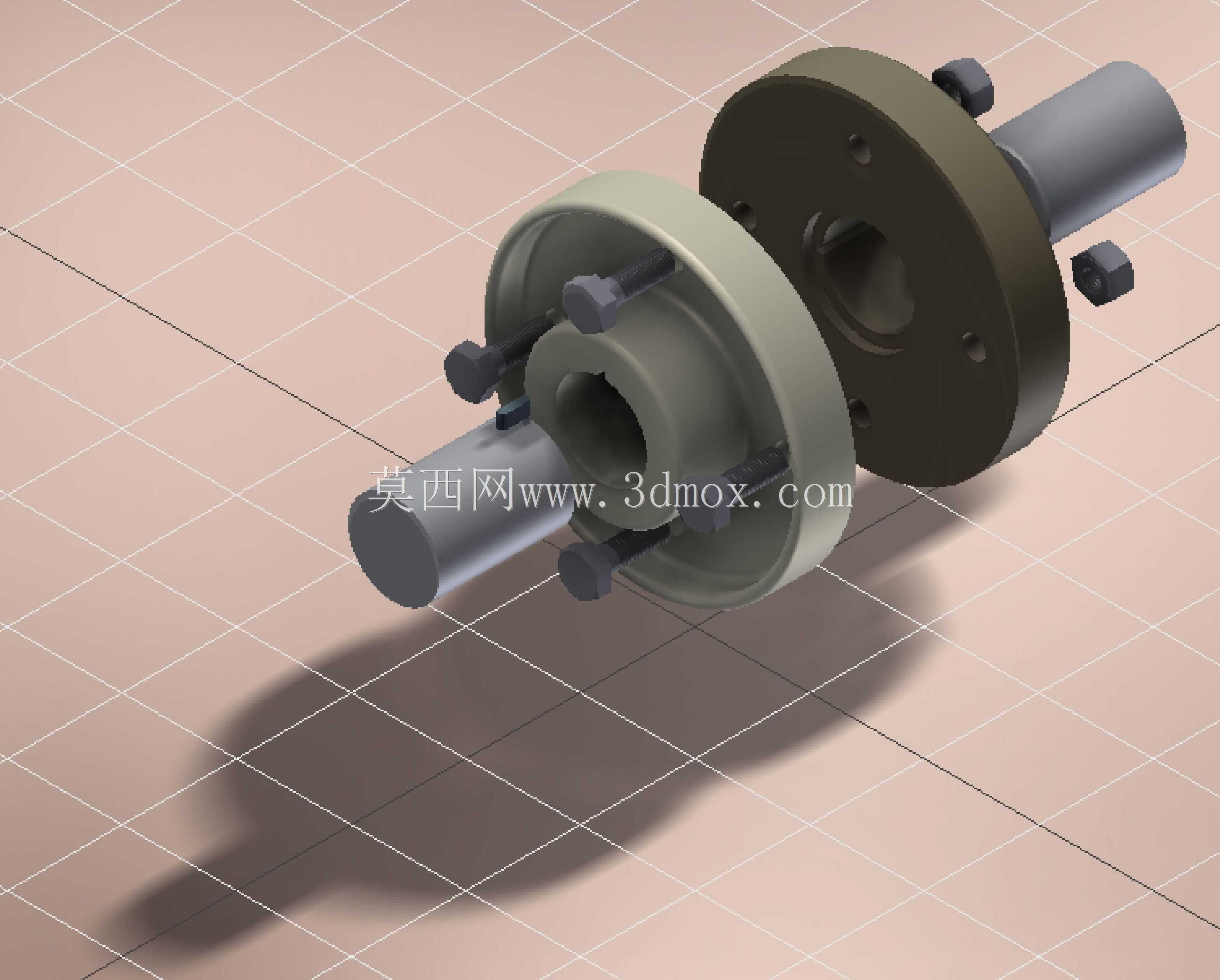

　　从结构设计逻辑来看，这款法兰联轴器采用的是典型的凸缘对合结构，两个带毂的法兰盘分别通过键连接固定在两根待对接的轴端，法兰盘的对接端面加工有定位止口，也就是半联轴器端面上的凸台与凹槽配合结构，安装时两个半联轴器通过止口实现径向定位，不需要额外的找正工装就能保证两根轴的同轴度控制在公差范围内，有效降低现场安装的找正难度。法兰盘的盘面上沿圆周均匀分布螺栓过孔，采用受拉螺栓连接两个半联轴器，依靠螺栓预紧后法兰接合面的摩擦力来传递工作转矩，部分重载工况下也可以采用铰制孔螺栓，通过螺栓杆的剪切与挤压作用传递转矩，能承受更大的瞬时冲击载荷。

　　设计过程中首先要明确安装边界的尺寸约束，首先是轴孔直径的适配范围，要匹配常用的标准轴径系列，轴孔内的键槽尺寸严格对应GB/T 1095的平键槽标准，保证和常用传动轴的装配兼容性。法兰盘的外径尺寸需要根据传递的额定转矩核算，保证螺栓分布圆直径足够大，在相同螺栓预紧力下能提供足够的摩擦转矩裕量，同时法兰盘的外径不能超出安装空间的径向边界，避免和周边的设备护罩、机架结构产生运动干涉。半联轴器的毂部长度需要根据轴径大小匹配，保证键连接的接触长度足够，避免键连接出现压溃失效，同时毂部的外圆做了倒角处理，既方便安装时的轴端导入，也能去除加工毛刺避免装配划伤。

　　从功能特性上看，这款刚性法兰联轴器不具备轴向、径向与角向补偿能力，因此对安装时的轴系对中精度要求较高，一旦两轴存在较大的相对偏移，运行过程中会在轴、轴承和联轴器本身产生附加的交变载荷，加剧轴承磨损与轴的疲劳损伤，因此这类联轴器更适合轴系刚性好、安装找正精度能得到保证的传动场景。它的结构非常简单，制造加工难度低，只需要常规的车削、钻削、铣键槽工序就能完成加工，成本远低于弹性联轴器、齿式联轴器等补偿型联轴器，同时传动过程中没有滑动摩擦部件，不需要定期润滑维护，正常工况下使用寿命极长，只要螺栓预紧力没有出现衰减，基本可以实现全生命周期免维护。

　　在实际选型应用中，需要核算传动系统的计算转矩，根据工作机的载荷特性选取合适的工况系数，保证联轴器的额定转矩大于计算转矩，同时要校核最高工作转速，法兰联轴器的最高允许转速和法兰盘的外径、加工动平衡精度相关，外径越大允许的最高转速越低，高速工况下使用需要对联轴器做动平衡处理，避免运行时产生过大的振动。安装时需要注意两个半联轴器的端面间隙要控制在极小范围内，止口配合面要涂抹少量润滑脂方便后续拆卸，螺栓要按照对角顺序分次拧紧，保证每个螺栓的预紧力均匀，避免接合面出现偏斜导致受力不均。日常巡检过程中只需要检查螺栓是否有松动、接合面是否有错位即可，不需要复杂的维护操作。

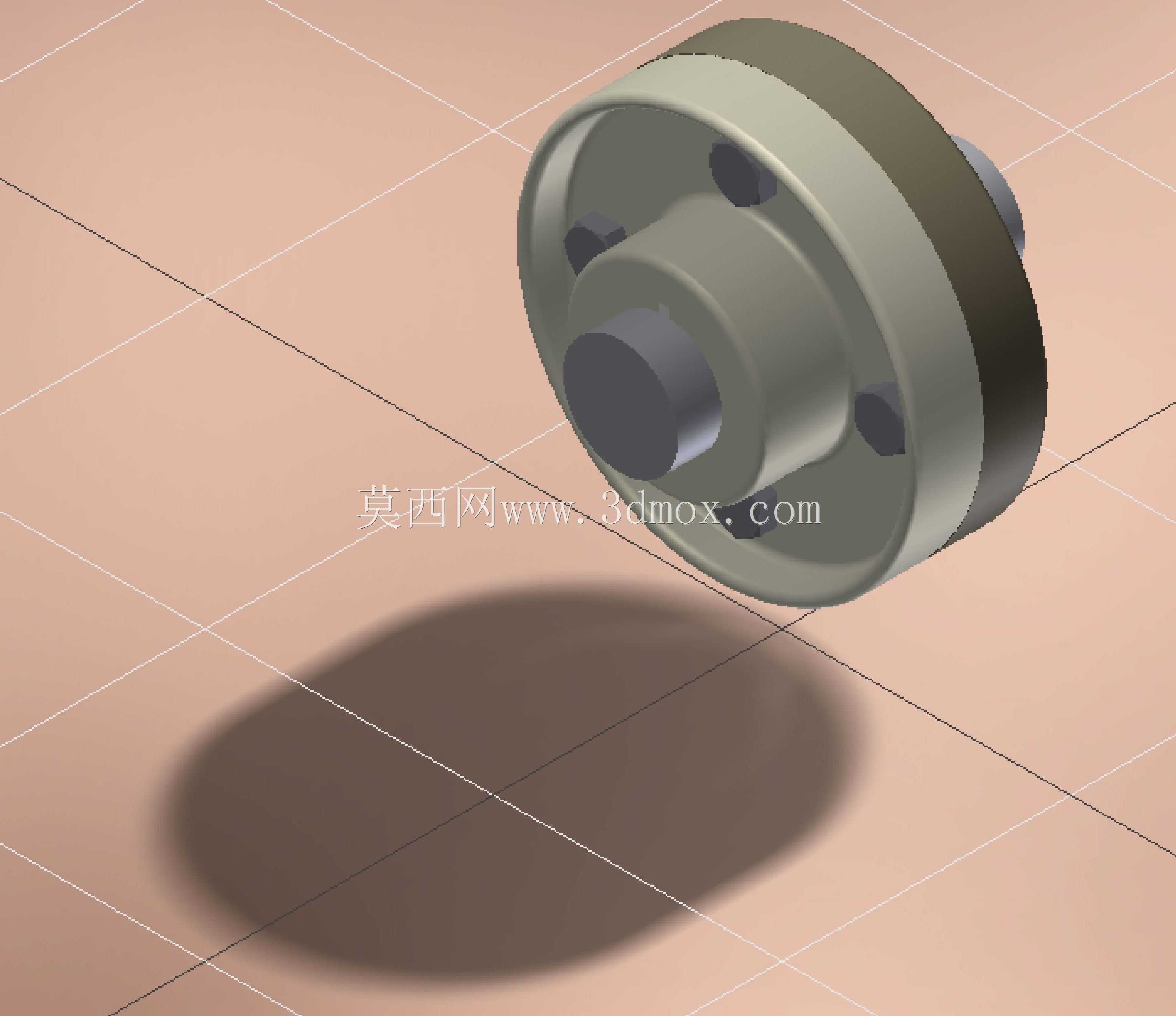

　　这款联轴器的三维建模过程中，对所有配合面都做了公差标注的隐含处理，止口配合采用H7/js6的过渡配合，既保证定位精度，又不会因为过盈量太大导致拆卸困难，螺栓过孔的直径比螺栓公称直径大1-2mm，方便安装时的位置微调，轴孔和键槽的尺寸公差严格匹配标准传动轴的公差要求，建模时还原了所有的倒角、退刀槽等工艺结构，完全符合实际加工的工艺要求，不存在无法落地的理想化结构，可直接用于工程出图、装配模拟以及选型参考。
