带安装底座的凸轮从动传动组件结构

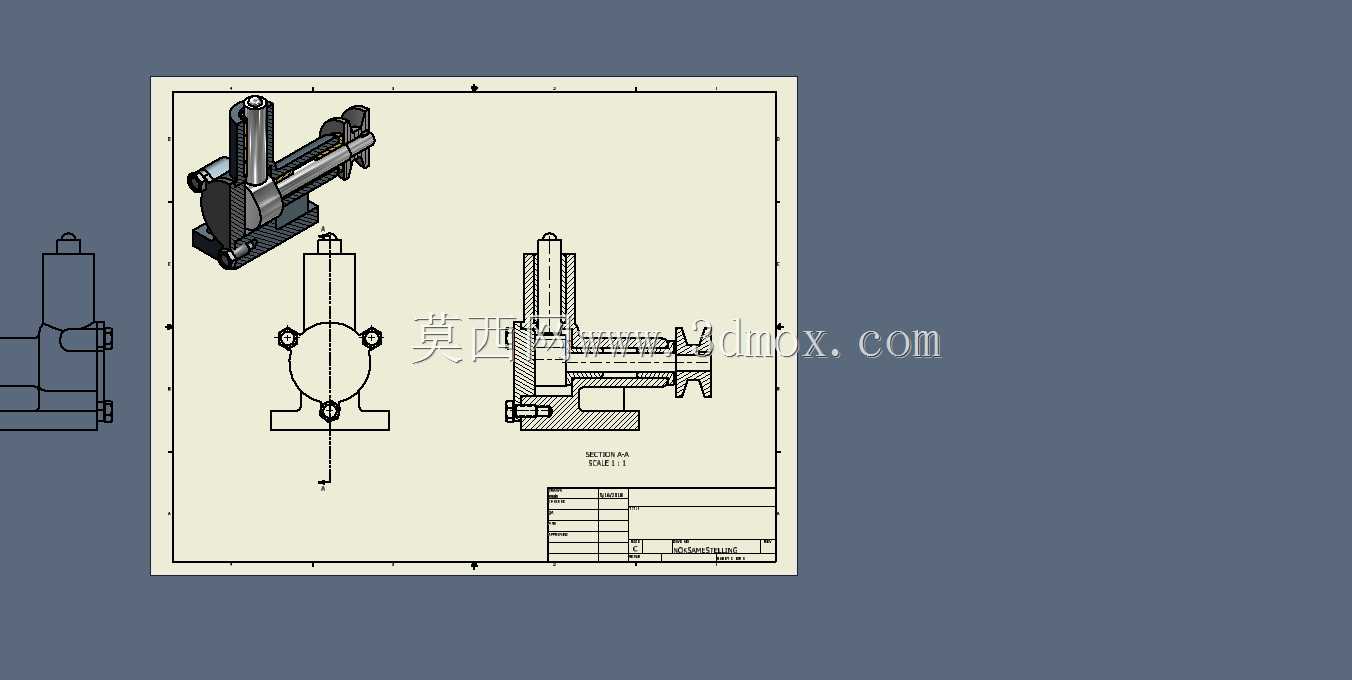

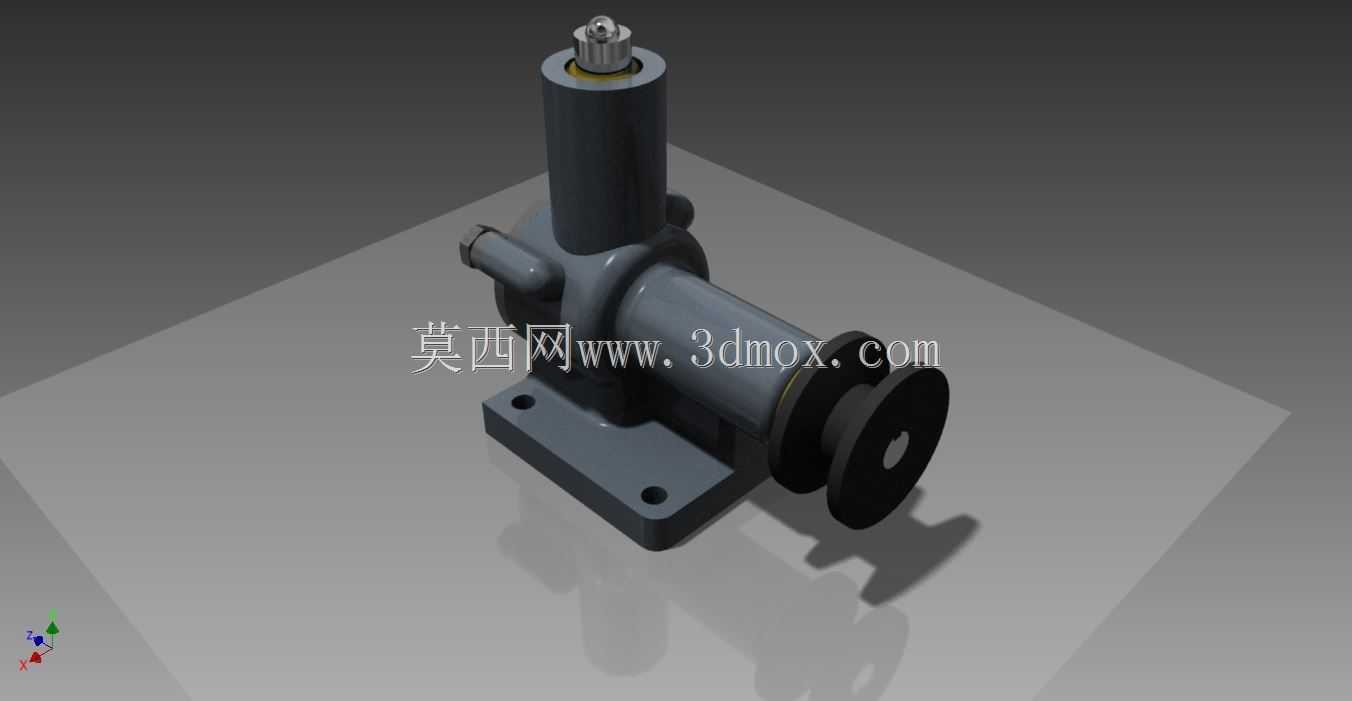

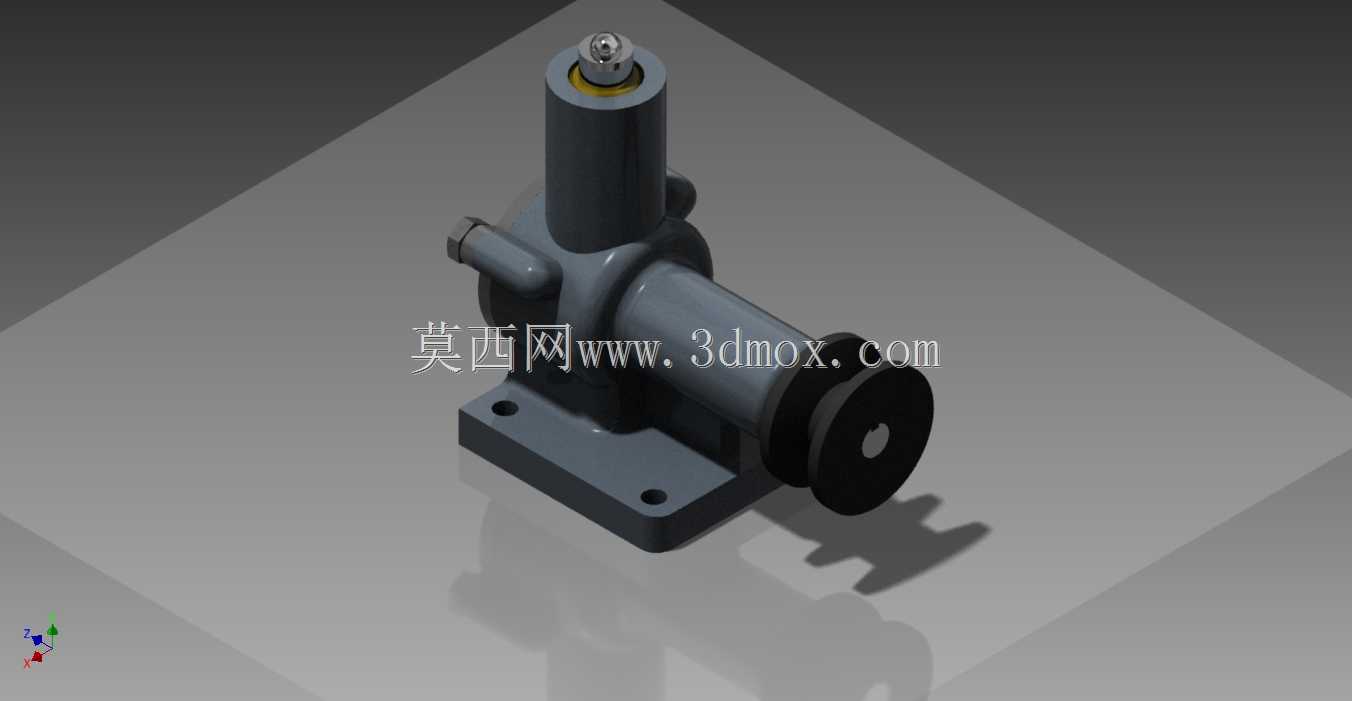

　　这套凸轮传动组件在自动化送料、小型工装进给、轻工设备的间歇动作工位中十分常见，核心作用是把输入轴的连续回转运动，转化为顶部从动杆的规律直线往复输出，相比连杆类往复机构，凸轮结构能通过轮廓曲线定制任意从动件运动规律，在需要精准控制行程时序的工位上适配性极强。从结构布局来看，组件采用一体式铸造壳体作为承载主体，底部带两个安装孔的方形法兰底座直接作为安装基准，安装时只需将底座贴合设备安装面，穿入对应规格的螺栓完成紧固即可，不需要额外设计转接支架，能有效缩减设备装配的零件数量，降低装配累计误差。壳体侧面伸出的轴段是动力输入接口，用来对接驱动电机或者上游传动链的输出端，轴端做了限位台阶设计，装配时可以直接靠台阶面定位轴向位置，

　　不需要额外加装轴套调整间隙，能减少现场装配的调整工作量。顶部的从动杆外圆做了精密磨削处理，和壳体内部的导向铜套配合，往复运动时的径向间隙控制在0.02mm以内，能有效避免从动杆伸缩时出现卡滞、偏磨的问题，杆端预留的外螺纹接口可以直接连接执行端头，比如推料块、压头、检测触头等，不需要二次加工转接结构。设计过程中优先考虑了机构的运行可靠性，凸轮和从动件的接触位置做了淬硬处理，表面硬度达到HRC55以上，能承受长期往复接触的磨损，适合每分钟60-120次动作频次的中低速工况。壳体内部预留了储油腔，装配时填入润滑脂后可以实现长期免维护运行，不需要频繁加注润滑剂，适合在封闭式设备内部不方便日常维保的工位使用。从安装边界来看，

　　组件整体的横向最大尺寸集中在底座法兰范围，输入轴的伸出长度控制在合理区间，不会和周边的管线、其他机构产生运动干涉，顶部从动杆的最大伸出行程可以通过更换不同轮廓的凸轮片调整，不需要改动壳体和底座的安装尺寸，设备迭代改型时只需要更换内部凸轮零件就能适配不同的行程需求，通用化程度较高。在实际选型应用时，需要先确认工位需要的从动件行程、动作时序曲线，再匹配对应轮廓的凸轮，同时核算驱动端的输入扭矩，确保凸轮驱动从动件带负载运行时不会出现卡滞，安装时要保证输入轴的回转轴线和设备驱动输出轴的同轴度控制在0.1mm以内，避免轴端承受额外径向力导致轴承过早磨损。这套结构的建模过程完全按照实际加工装配的逻辑搭建，所有配合面的尺寸公差、

　　形位公差都在建模时做了对应预留，壳体的壁厚、加强筋位置都参考了同类铸件的工艺要求，不会出现壁厚不均导致的铸造缺陷，安装孔的位置、孔径都符合通用机械安装的标准规格，能直接对接常见的工业铝型材框架、钢板安装面，不需要额外做安装孔的适配加工。对于结构设计从业者来说，这套模型可以直接作为凸轮机构设计的参考模板，调整凸轮轮廓、从动杆直径、底座安装尺寸就能快速衍生出适配不同工位的专用凸轮传动组件，大幅缩短同类型机构的设计周期，减少从零开始建模出现的结构干涉、配合间隙不合理等问题。
