偏心联轴器机械结构三维设计

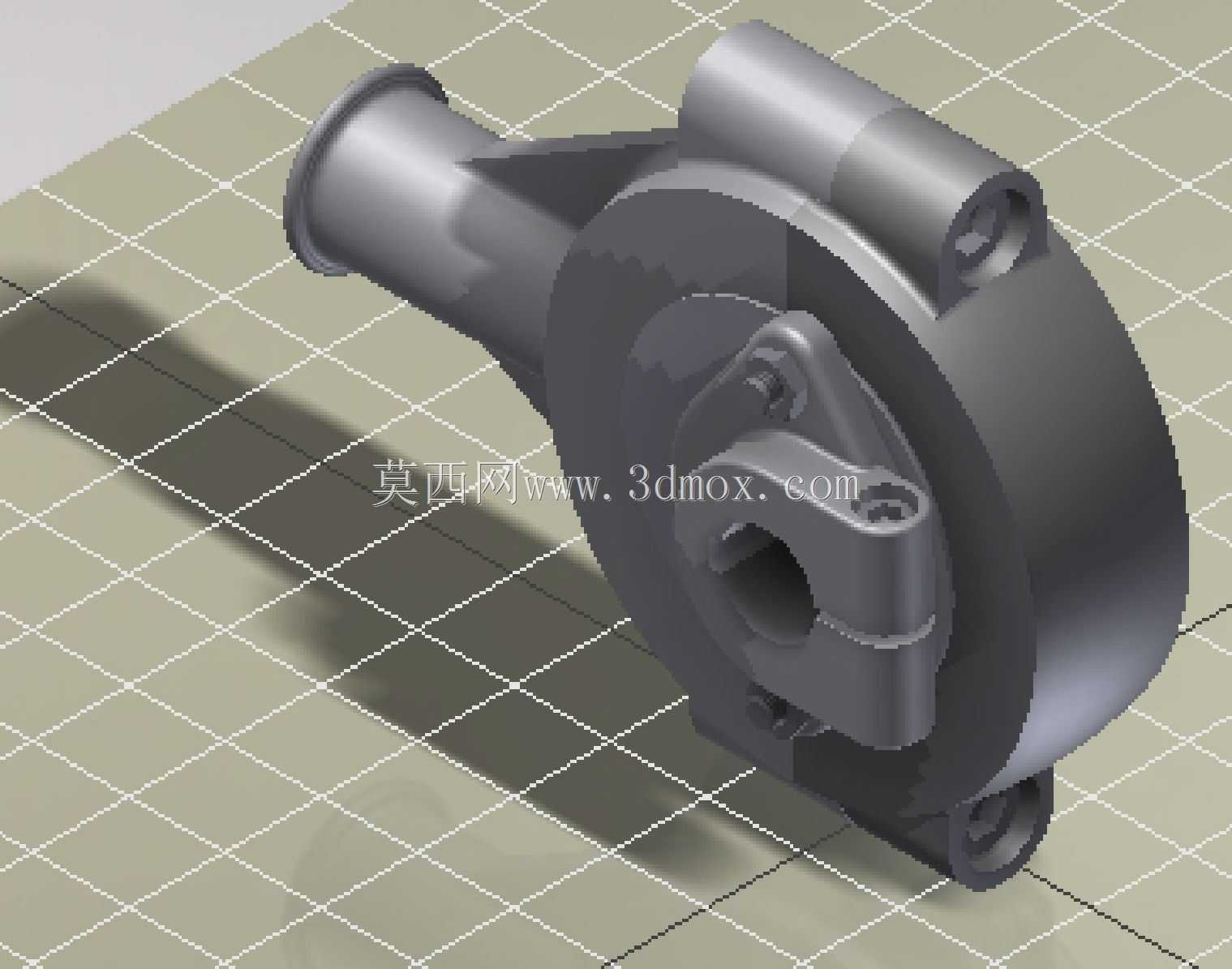

　　在各类工业传动系统的布局中，轴系对中偏差始终是影响设备运行稳定性、易损件寿命的核心问题之一，尤其是在存在安装空间受限、设备运行中产生热变形位移、动力端与负载端存在固定偏心距的工况下，常规刚性联轴器无法适配偏移量，弹性联轴器又存在扭转刚度不足、大扭矩下易老化失效的局限，偏心联轴器正是针对这类场景开发的专用轴连接部件。这款偏心联轴器的结构设计围绕偏心距补偿需求展开，主体采用蜗壳式包覆结构，输入端为带定位止口的圆柱连接轴颈，可直接与动力输出轴通过键连接实现周向固定，轴颈根部设置的圆角过渡能够有效降低应力集中，避免长期交变载荷下出现轴根断裂的问题。主体外壳采用分体式装配结构，上下壳体通过周向分布的内六角螺栓实现紧固连接，

　　壳体上预留的三个安装沉孔可直接固定在设备安装基座上，安装孔位的位置度公差控制在0.02mm以内，能够保证装配后整体的同轴度基准统一。内部偏心传动组件采用偏心环配合十字滑块的结构形式，可在两轴存在0-5mm径向偏心距的情况下稳定传递扭矩，传动过程中偏心环随轴转动时产生的离心力可通过内部的平衡槽实现部分抵消，降低高速运行时的振动幅值。从安装边界来看，这款联轴器输入端轴颈直径适配常用的20mm标准输出轴，轴向插入深度为35mm，主体外壳最大外径为120mm，轴向总长度为160mm，安装基座的固定孔中心距为90mm，安装时需保证输入端与输出轴的偏心距不超过设计允许的最大值，同时壳体固定螺栓需采用8.8级以上高强度螺栓，按照规定扭矩拧紧，

　　避免运行过程中出现壳体松动。在实际应用场景中，这类偏心联轴器常被用于小型鼓风机、微型离心泵、食品加工输送设备的传动端，这类设备往往因为装配空间紧凑、机架加工精度有限，无法保证动力轴与负载轴的严格对中，采用偏心联轴器可以在不额外增加调整机构的前提下，补偿安装和运行过程中产生的径向偏移，同时相比弹性套柱销联轴器，其金属接触的传动形式能够耐受更高的工作温度，在120摄氏度以内的工作环境下无需更换易损件，长期运行的维护成本更低。设计过程中针对内部偏心副的摩擦面做了特殊的公差匹配，偏心环与壳体内部型腔的配合间隙控制在0.03-0.05mm之间，既保证转动过程中不会出现卡滞，又能避免间隙过大带来的传动冲击，同时摩擦面表面粗糙度要求达到Ra1.

　　6，可在填充润滑脂的情况下实现长期免维护运行。壳体外侧的加强筋结构沿着径向分布，能够在不增加整体壁厚的前提下提升壳体的结构刚度，避免大扭矩传动时壳体出现形变导致内部偏心组件卡滞。输出端的连接口采用内花键结构，可与负载端的花键轴直接配合，相比平键连接能够传递更大的扭矩，同时具备更好的对中性，装拆过程也更为便捷。在选型适配时，需要根据实际传递的额定扭矩、工作转速、两轴之间的实际偏心距三个核心参数匹配，这款联轴器的额定传递扭矩为15N·m，最高允许工作转速为3000r/min，适配的功率范围在0.5-2.2kW之间，能够覆盖多数小型工业传动设备的需求。建模过程中对所有装配面做了干涉检查，确保螺栓紧固后内部偏心组件拥有足够的转动空间，不会出现运动干涉，同时所有的铸造圆角、拔模斜度都按照实际铸造工艺要求设置，模型可直接用于后续的工程图生成、工艺编制以及3D打印样件验证。
