拖车搭载式小型液压挖掘臂结构设计

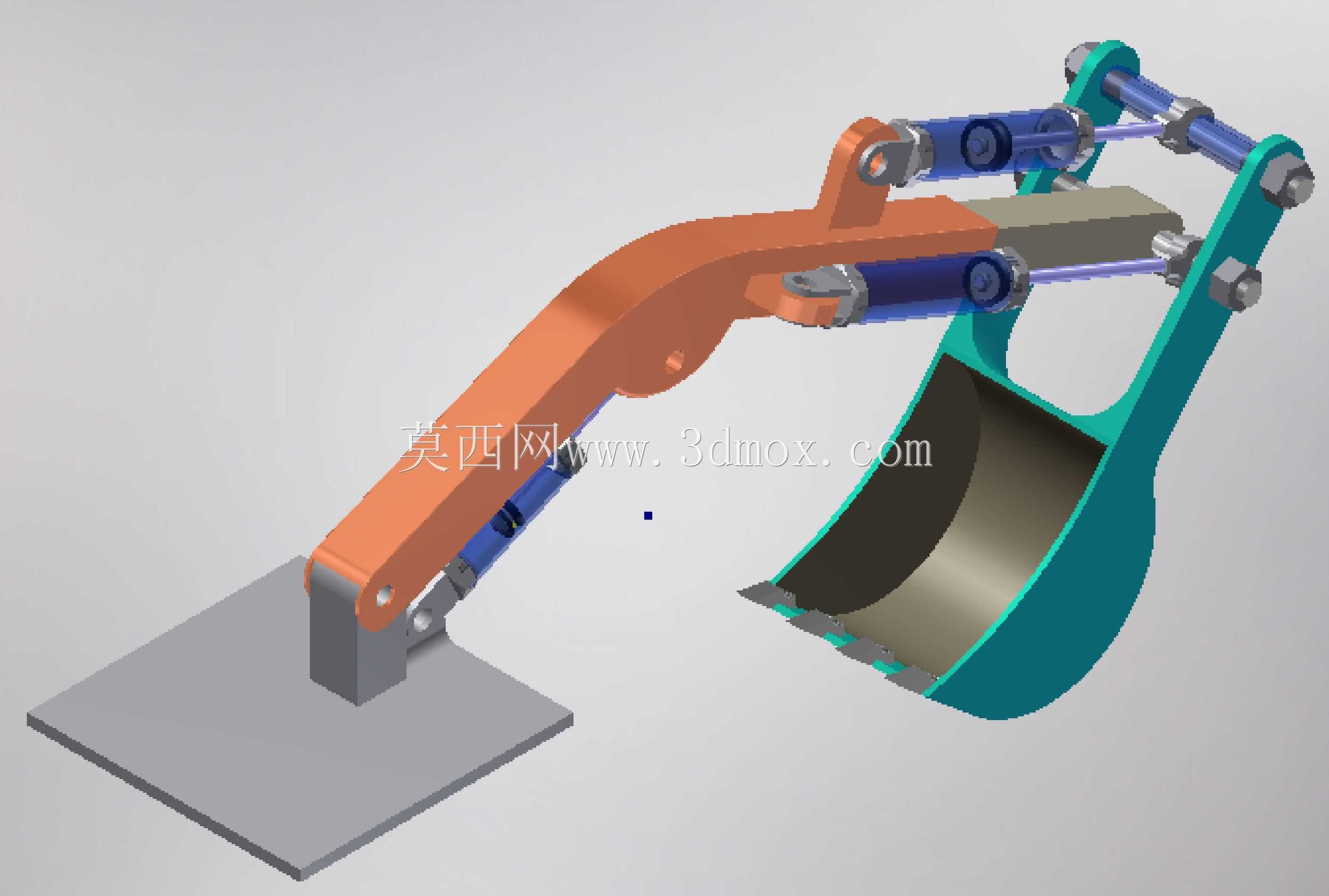

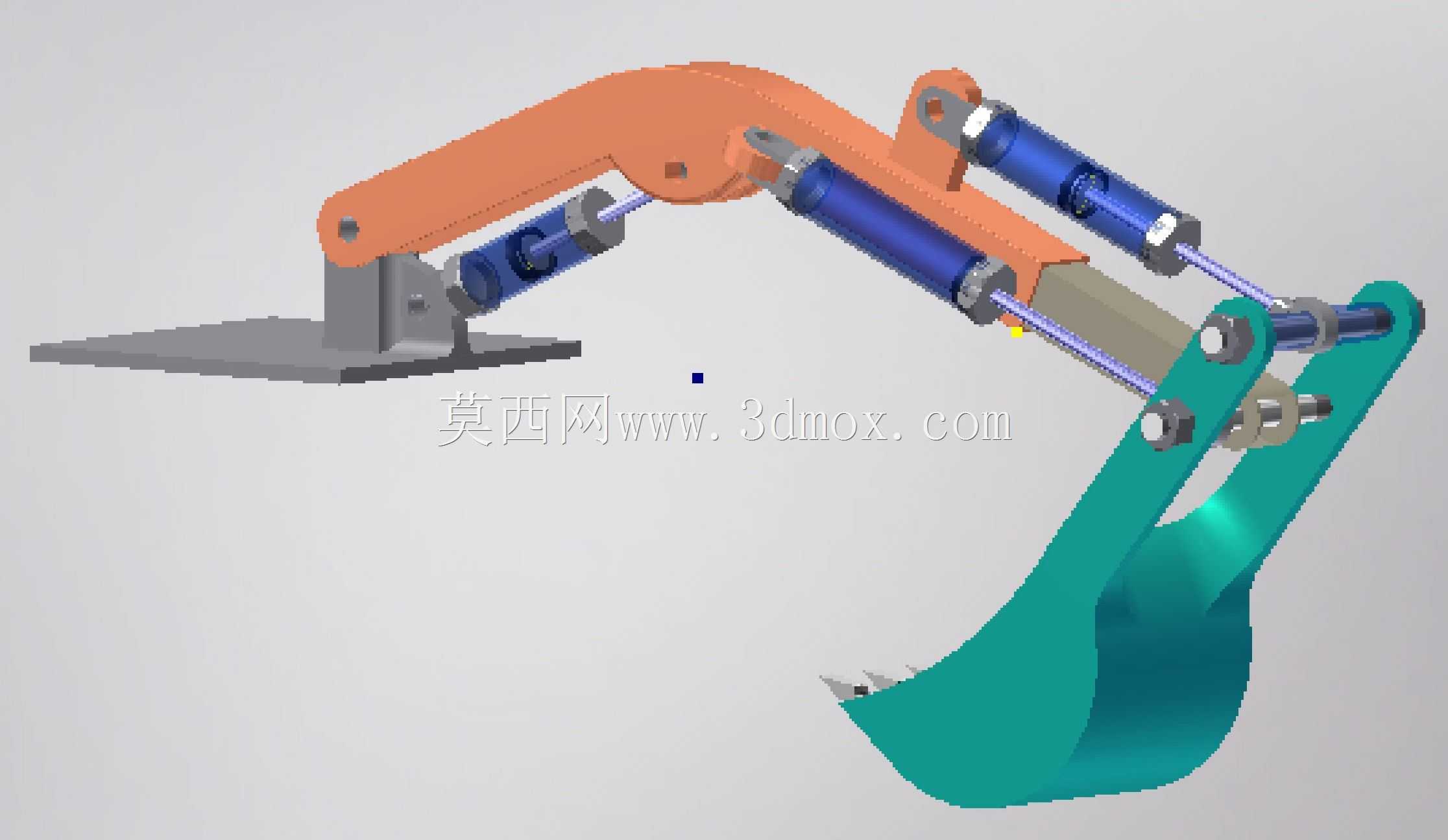

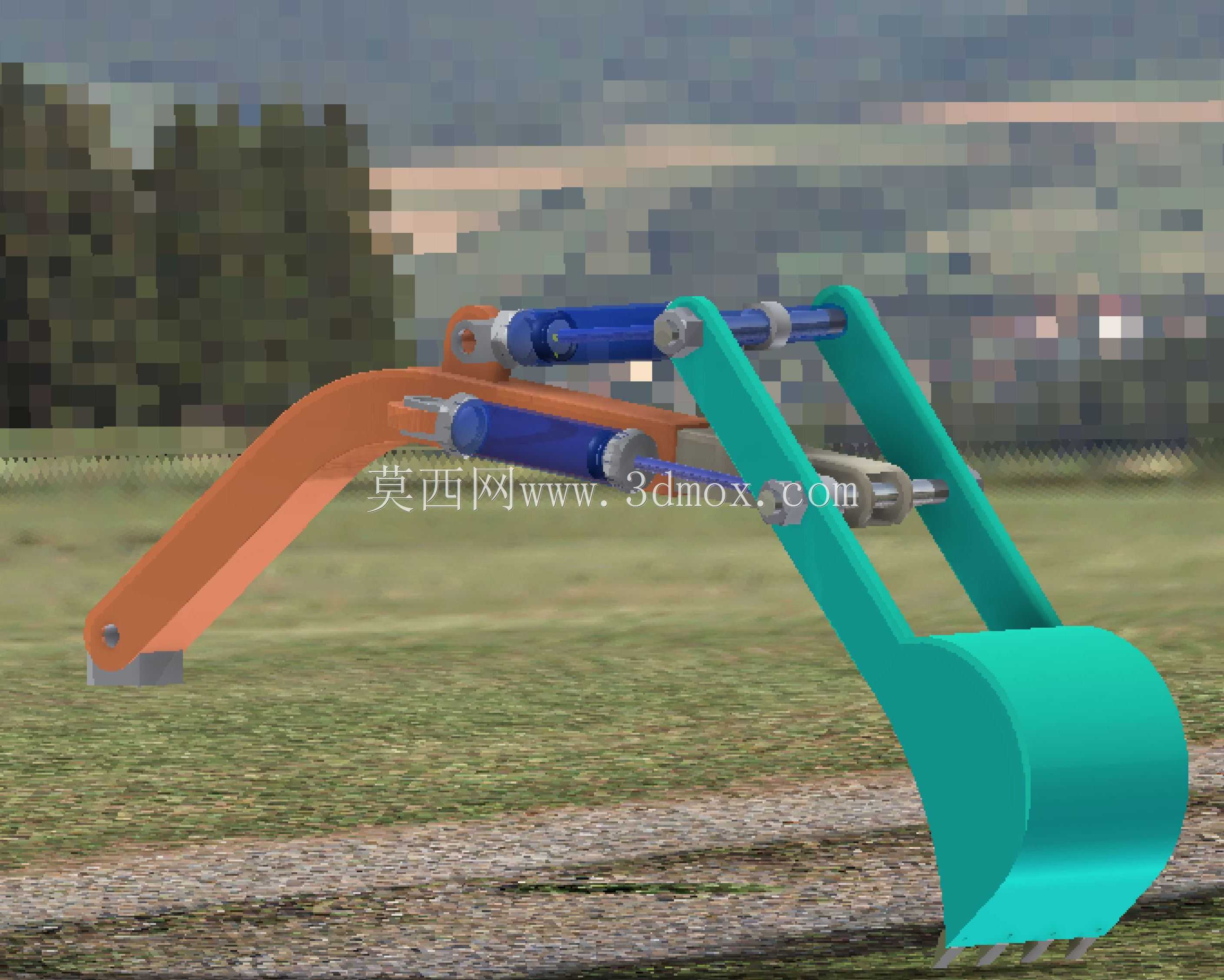

　　这款适配拖车安装的小型挖掘工作装置，主要面向零散土方作业、庭院改造、市政管线抢修、农林场地清理这类无法容纳大中型挖掘机进场的窄小作业场景，区别于传统履带式挖掘机自带行走底盘的结构形式，整套工作装置可直接固定在拖车货台预留的安装基座上，依托拖车的移动能力实现跨区域转场，不需要额外的拖运板车，适配乡村窄路、小区内部、厂区边角区域这类通行宽度受限的作业环境。整套装置采用液压驱动的多连杆铰接结构，从安装基座向外依次排布动臂、斗杆、铲斗三个主要作业构件，三个构件的动作分别由独立的双作用液压缸驱动，液压缸两端采用铰接式连接，可在作业过程中随构件摆角变化自适应调整受力方向，避免杆体承受径向弯矩造成密封件过早磨损。动臂采用变截面箱型焊接结构，

　　靠近安装基座的位置截面尺寸更大，向斗杆连接端逐步收窄，在保证根部抗弯强度的前提下尽可能降低臂体前端的自重，减少液压缸的负载冗余；斗杆作为连接动臂与铲斗的中间传力构件，两端铰接孔位同轴度公差控制在0.1mm以内，避免作业过程中出现偏载卡滞；铲斗采用弧形切削刃设计，斗齿采用可更换的装配式结构，磨损后可单独拆卸更换，不需要整体更换铲斗主体，降低后期维护成本。从安装边界来看，整套装置在完全收拢状态下，横向外伸尺寸不超出拖车货台的常规宽度范围，不会影响拖车道路行驶的合规性；最大挖掘深度可覆盖常规管线埋设、小型土方开挖的深度需求，最大卸料高度满足向普通农用三轮车、小型自卸车卸料的高度要求。设计过程中优先考虑了铰接点的受力分配，

　　每个铰接位置都设置了自润滑衬套，可在无频繁加注润滑脂的工况下保持较长的使用寿命，衬套与销轴采用间隙配合，预留了足够的热膨胀余量，避免夏季连续作业时温升造成销轴抱死。液压管路沿臂体内部的预留走线槽排布，通过管卡固定在臂体非受力面，避免作业过程中臂体摆动、碎石飞溅造成管路磕碰破损，管路接头采用标准24度锥密封形式，可兼容多数小型液压站的接口规格，不需要额外制作转换接头。整套装置的重心在完全收拢状态下落在拖车安装基座的中心区域，不会造成拖车单侧偏重影响行驶稳定性；作业时可通过调整三个液压缸的伸出量组合，实现挖掘、提升、回转卸料（需搭配配套回转支承）、平整场地等多种作业动作，斗杆与铲斗的铰接位置设置了限位块，

　　可避免液压缸伸出行程超出极限造成结构碰撞。不同于大型挖掘臂采用的高强度厚板焊接结构，这款小型挖掘臂的板材厚度经过受力仿真优化，在满足额定挖掘力下结构应力不超过材料屈服强度70%的前提下，尽可能降低整体自重，减少对拖车承载能力的要求，普通轻型载货拖车不需要额外加固底盘即可完成安装。作业过程中，动臂液压缸主要承担臂体举升的负载，斗杆液压缸负责控制挖掘半径的调整，铲斗液压缸负责完成切削、收料的动作，三个液压缸的动作可独立控制也可复合操作，可根据作业面的实际情况灵活调整动作组合，比如在挖掘硬土时可先通过斗杆动作带动铲斗切入土层，再通过铲斗液压缸收斗完成取料，减少单一液压缸的负载峰值。安装基座与拖车底盘的连接采用高强度螺栓组连接，螺栓排布沿受力方向对称布置，可将挖掘作业产生的倾覆力矩均匀传递到拖车底盘大梁上，避免局部应力集中造成底盘变形。臂体表面的涂装采用工程机械常用的耐磨防锈涂层，可适应户外露天作业的日晒雨淋环境，减少锈蚀风险。
