带双耳铰接座的异形安装支架结构设计

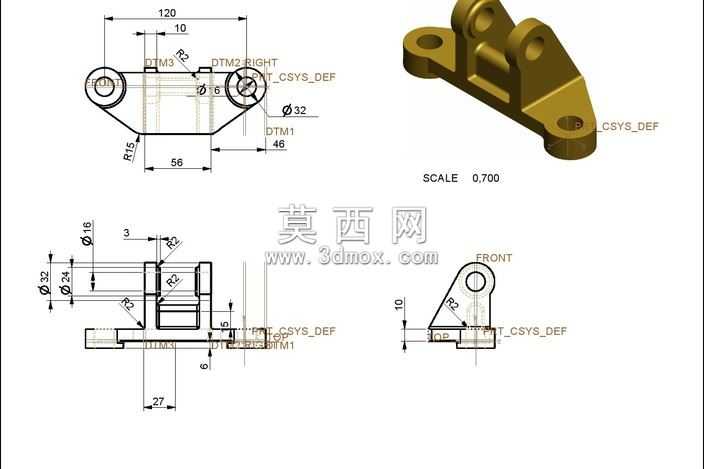

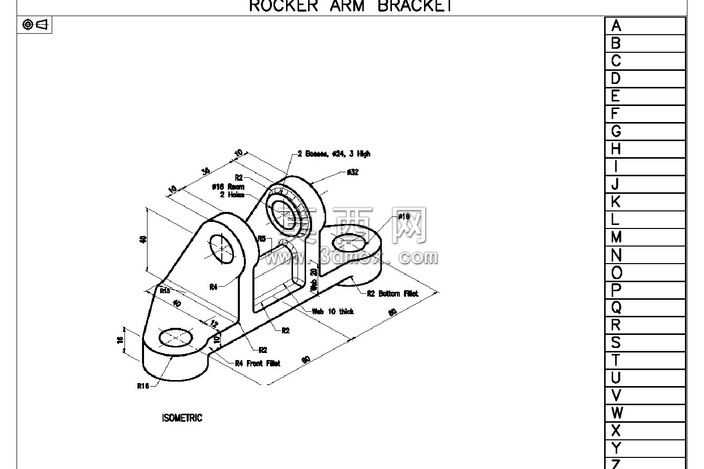

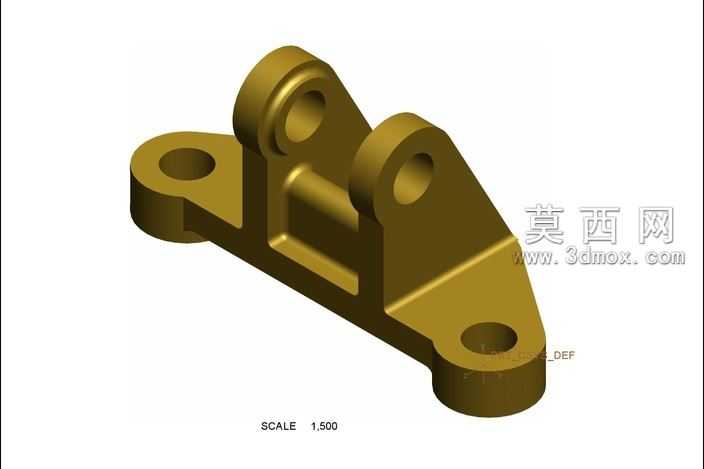

本作品为一款异形铰接安装支架的三维参数化设计成果，建模过程依托主流三维CAD软件完成全流程构建，首先基于机械安装场景的功能需求梳理设计逻辑：该支架需要同时实现上部铰接转动配合、下部平面安装固定、中部结构加强的复合功能，因此建模阶段先绘制核心基准平面，以底部安装面为第一基准，向上偏移确定上部铰接孔的中心高度，再以左右对称中心面为第二基准，约束两侧铰接耳的同轴度参数。建模过程中先绘制底部安装板的二维轮廓，标注安装孔的中心距、板件边缘圆角参数，通过拉伸命令生成底座实体，再向上构建中部的加强筋结构，筋板采用变厚度过渡设计，既保证结构刚性又控制整体重量，上部的两个铰接耳采用同轴孔设计，孔内壁添加精加工余量参数，耳板外侧做圆弧倒角避免应力集中。渲染阶段赋予零件金属材质效果，模拟铸钢件的哑光金属质感，添加环境光遮蔽效果凸显结构的层次关系，同时配套生成多视角的二维工程视图，包含主视图、俯视图、侧视图的全尺寸标注，清晰标注各孔位直径、安装距、圆角半径、外形轮廓尺寸，所有尺寸公差按照通用机械零件的配合要求设定。设计过程中重点考量结构的受力合理性，中部加强筋连接上部铰接座与底部安装板，将铰接部位的受力均匀传导至整个安装面，避免局部应力集中导致的结构变形，两侧铰接耳的厚度经过参数化校核，保证在承受径向载荷时不会发生形变，底部安装孔采用沉头设计，保证安装后螺栓头不突出平面，整体结构紧凑，适配狭小安装空间的铰接连接需求，可直接应用于各类需要铰接转动的机械连接部位，模型的参数化特征支持后续根据实际安装需求快速调整尺寸参数，无需重新构建整体结构。
