工业设备柜门用重载平开合页结构

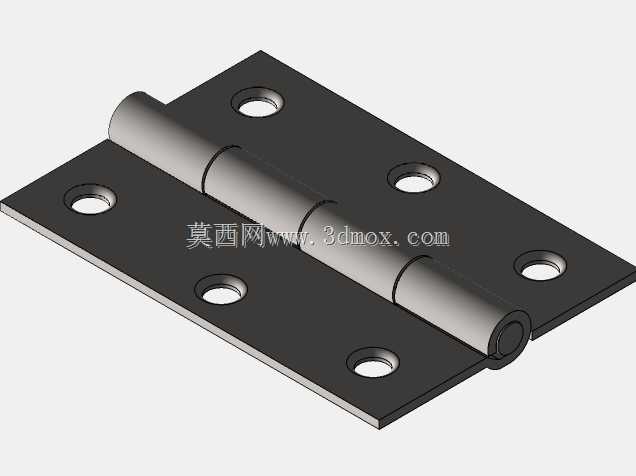

　　这款重载平开合页的结构设计，首先从现场安装的边界条件倒推：两块对称布置的安装页板分别贴合固定侧机架与活动侧门板，页板上共加工八个沉头安装孔，孔位沿页板长度方向均匀排布，安装时可选用对应规格的沉头螺钉，螺钉头部完全沉入页板表面以下，不会突出干涉门板的开合转动轨迹。页板整体采用平直钢板裁切成型，边缘做倒角处理，去除冲压裁切产生的锐边毛刺，既避免安装作业时划伤操作人员，也保证页板与安装面可以完全贴合，不会因边角翘曲出现贴合间隙，导致长期受力后连接松动。

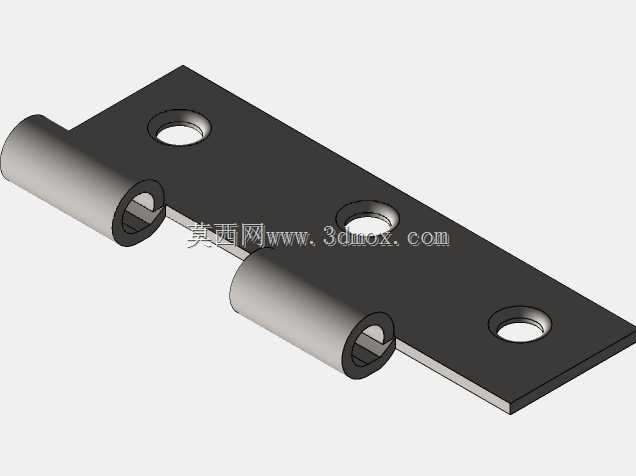

　　铰接核心的转轴部分采用整体卷圆成型的筒状轴套结构，两块页板的轴套段交错排布，共同穿入一根连续的实心销轴，轴套与销轴之间保留合理的转动配合间隙，既保证门板转动时无卡滞，也避免间隙过大导致门板出现径向晃动。销轴的两端做收边铆合处理，将销轴限位在轴套内部，长期开合使用过程中销轴不会从轴套侧端窜出脱落，省去了额外加装轴端挡圈的工序，装配更简便。

　　从实际应用场景来看，这类大尺寸合页多用于工业通讯机柜、大型电气控制柜、设备防护门、重型仓储柜门以及各类需要频繁开合的工业箱体结构上。常规小型合页的单页承载能力有限，当门板尺寸较大、门板自身重量较高，或是门板上还集成了观察窗、门锁、密封胶条等附加部件时，小合页长期受力容易出现页板变形、螺钉孔位撕裂、转轴弯曲下垂的问题，这款合页通过加宽页板宽度、增加安装孔数量、加大销轴直径的方式，大幅提升了整体承载能力，单组合页即可承受较重的门板载荷，通常在门板上下端各布置一件该款合页，就能为大尺寸门板提供稳定的铰接支撑。

　　设计过程中对转动行程做了充分校核，合页处于完全闭合状态时，两块页板的背面可以完全贴平，适配门板与机架端面齐平的安装形式；当门板向外转动开启时，轴套的交错结构不会对页板的转动造成干涉，门板可以顺畅转动至常规的90度全开位置，部分安装间隙充足的场景下，门板还可以转动至更大的开启角度，方便操作人员对柜体内部的元器件、线路、工装物料进行检修与取放。

　　页板的厚度选型经过受力校核，既不会因板材过薄导致螺钉锁紧后页板出现压陷变形，也不会因板材过厚造成整体重量冗余、材料浪费。安装孔的孔位间距参考行业通用的柜门安装孔位标准设计，在旧设备柜门的合页更换维保场景中，可以直接匹配原有柜体上的预装孔位，不需要在机架和门板上重新钻孔攻丝，大幅降低现场改造的工作量。

　　三维建模过程中，完整还原了合页的所有结构细节：包括沉头孔的锥面结构、轴套卷圆的接缝形态、销轴两端的铆合限位结构、页板边缘的倒角特征，所有配合面的尺寸关系都按照实际加工公差进行设定，设计人员在进行整机柜体设计时，可以直接将该合页模型调入装配体，模拟门板的开合运动，提前核查门板转动过程中是否会和柜体周边的管线、相邻结构件发生碰撞干涉，也可以根据合页的安装孔位，在门板和机架的三维模型上直接定位螺钉孔的加工位置，保证后续钣金加工、机加工工序的孔位精度，避免装配时出现孔位错位、无法穿钉的问题。

　　长期使用工况下，该合页的受力传递路径清晰：门板的自重通过页板上的安装螺钉传递到页板本体，再通过页板与轴套的连接结构传递到销轴，最终由固定侧页板的安装螺钉将载荷传递到机架上，整个传力路径没有薄弱的应力集中环节，配合表面可根据使用需求做镀锌、喷塑、发黑等不同表面处理，适配室内干燥环境、户外潮湿环境等不同工况的防锈需求。
