工业防水隔爆型电气主开关壳体结构

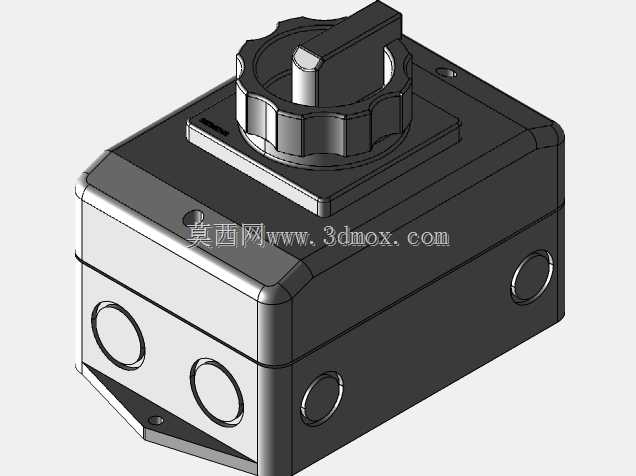

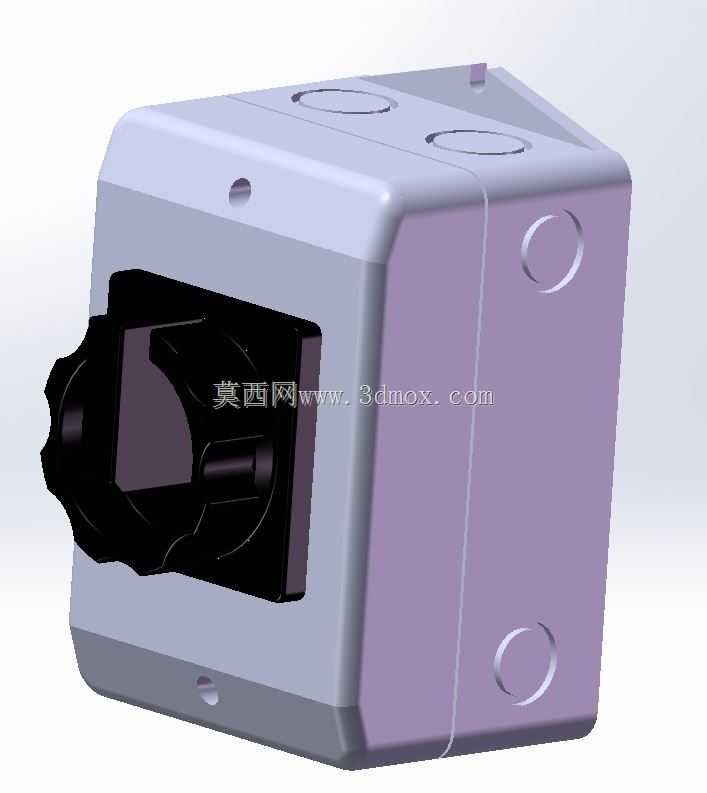

　　这套三维结构对应工业现场常用的封闭式负荷主开关，整体采用方正带圆角的压铸壳体构型，核心作用是在配电回路末端完成电源通断操作，同时把内部带电触头、灭弧结构完全封闭在防护腔体内部，避免车间粉尘、喷淋水汽、腐蚀性油气侵入导电部位，常见于机床侧边配电、小型生产线工位电源接入、户外临时控制柜、港口起重设备本地操作位这类对防护等级有明确要求的场景。从结构布局来看，壳体正面预留了嵌入式操作手柄的安装窗口，黑色操作拨柄从窗口伸出，操作人员无需打开壳体封盖即可完成合闸、分闸动作，手柄的运动轨迹在建模时已经预留了足够的摆动间隙，不会和窗口边缘发生运动干涉。壳体顶面和侧面预制了多个圆形敲落孔，这些孔位在出厂状态下由薄壁封死，

　　现场布线时可以根据线缆进出方向敲掉对应孔位，安装防水电缆格兰头，不用额外在壳体上钻孔攻丝，既减少现场加工工作量，也能保证未使用孔位的密封完整性。壳体的合模分型面沿侧边中线布置，上下两部分壳体通过周边的螺钉柱锁紧，分型面处预留了密封胶条的安装槽，装配时嵌入橡胶密封圈之后，上下壳锁紧可以把密封圈压缩到设计变形量，实现腔体的防尘防水密封。设计阶段首先要确定的是内部元器件的包容边界：需要把触头支持件、灭弧罩、接线端子排、联锁机构全部纳入腔体内部空间，壳体内壁和带电部件之间预留足够的电气爬电距离，避免不同极性端子之间沿内壁发生飞弧。壳体外部的圆角处理并非单纯的外观考量，压铸生产时圆角可以减少金属液充型的湍流，避免尖角位置出现缩孔、裂纹，

　　同时在现场使用过程中，圆角外壳不会因为磕碰出现应力集中开裂，也能减少操作人员巡检时被锐边划伤的风险。安装边界方面，壳体背部预留了四个固定安装脚，脚位上的沉孔可以让安装螺钉完全沉入，不会突出壳体表面，安装时可以直接固定在设备机架的安装板或者现场预埋的安装轨上，外接电缆从敲落孔引入后，内部接线端子的位置距离进线孔留有足够的线缆弯曲半径，不需要强行弯折电缆就能完成接线。操作手柄的位置设置在壳体正面居中高度，操作人员站在设备侧方伸手即可操作，手柄的分合闸位置有明确的档位阻尼，不会因为设备振动出现误跳闸或者误合闸。壳体侧面的圆形预留孔除了作为线缆进出口，也可以根据需求扩展安装辅助触点、信号指示灯，不用额外改动主体壳体模具。

　　这类封闭式开关和普通面板安装开关的核心差异在于，它不需要嵌入到大配电柜的面板内部，本身就是一个独立的完整防护单元，在一些没有大型控制柜的小型设备、临时作业工位、户外移动机具上，可以直接独立安装使用，自身壳体就承担了全部的防护和结构支撑作用。建模过程中需要重点核对几个配合关系：操作手柄和壳体窗口之间的间隙要均匀，既要保证手柄摆动无卡滞，又要保证间隙不会过大导致异物直接进入腔体；上下壳的螺钉柱位置要一一对应，锁紧后密封槽的压缩量全程一致，不会出现局部位置密封压不紧的情况；敲落孔的薄壁厚度要控制在合理范围，既要保证运输和正常使用时不会意外脱落，又要让现场施工人员用普通工具就能轻松敲落，不会敲裂整个壳体。壳体外部的安装孔位间距符合通用工业电气安装的尺寸规范，可以和市面上同规格的隔离开关安装尺寸互换，不需要重新设计安装支架。内部腔体的筋位一方面用于固定内部的开关本体组件，另一方面可以增强壳体的整体刚性，在壳体受到外部挤压的时候，筋位可以分散应力，避免壳体大面积变形触碰到内部带电部件。
