双孔透镜安装钣金固定支架结构

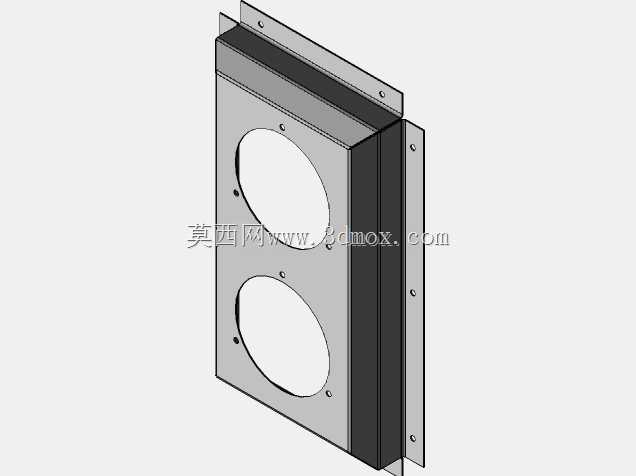

　　这套双孔透镜安装钣金固定支架，主要面向通讯类设备内部光学透镜组件的定位安装场景，在需要将两枚圆形透镜沿同一竖直方向平行排布、同时保证透镜与设备壳体之间留有稳定装配间隙的箱体结构中使用。支架整体采用薄钢板折弯成型，主体为一块竖直承载主板，主板上下区域分别开设大尺寸圆形透镜避让孔，两个圆孔的圆心处于同一条竖直中心线上，孔位周边均匀分布多枚小型螺钉过孔，用于透镜压圈或者透镜自带安装法兰的锁紧固定。主板的左右两侧分别向垂直于板面的方向折弯出侧边安装翼板，翼板上沿竖直方向排布多组安装孔，翼板与主板之间通过折弯形成的直角边保证整体结构的垂直度，不需要额外焊接加强筋即可获得足够的抗扭刚度。

　　从实际装配逻辑来看，这类安装板并非直接承载透镜的全部重量，更多是作为透镜组件与设备主壳体之间的定位过渡件：两枚透镜从主板的后侧或者前侧嵌入对应圆孔位置，通过周向的小螺钉将透镜法兰压紧在主板板面上，圆孔的直径略小于透镜法兰外径、略大于透镜通光口径，既可以避免板体遮挡透镜的有效通光区域，又能为透镜法兰提供足够的压紧支撑面。两侧伸出的翼板则用于和通讯设备的内部立柱、壳体侧壁或者相邻模组的安装面对接，翼板上的孔位可以根据装配公差选用圆孔或者长圆孔，补偿钣金折弯、壳体焊接带来的位置偏差，现场装配时不需要对板件进行二次锉修即可完成对位。

　　结构设计上优先考虑了钣金加工的工艺性：所有折弯边的圆角半径匹配所选薄钢板的板厚，避免折弯处出现裂纹或者过度拉伸减薄；主板上的所有孔位均采用冲压加工，两个大圆孔的边缘预留了足够的孔边距，防止冲压孔边距离板边过近导致板面变形；周向的小螺钉孔位置避开了折弯应力集中区域，锁紧紧固件时不会让板面出现局部凹陷。板体整体呈竖向长条形布局，两枚透镜上下排布的间距经过匹配，既保证两个透镜的光路互不干涉，也让支架整体的重心落在两侧安装翼板的支撑区间内，设备受到振动或者冲击时，板体不会出现悬臂式的晃动，透镜的光轴偏移量可以控制在通讯光学组件允许的公差范围内。

　　安装边界方面，支架的总厚度由主板板厚、两侧折弯翼板的伸出宽度共同决定，装配后透镜组件的后侧与设备内壁之间预留有走线和避让空间，前侧则留出透镜调节、防尘罩安装的操作距离。翼板上的安装孔沿高度方向分布，可适配不同深度的安装腔体，当设备内部空间偏紧时，也可以将翼板的伸出边反向折弯，改变支架的安装朝向，兼容前装或者后装两种装配工序。板面没有多余的凸起结构，所有棱边在钣金加工后可做去毛刺处理，避免装配过程中划伤透镜表面或者通讯线缆的绝缘层。在通讯基站的光学信号处理单元、户外通讯箱的光电转换模组、便携式通讯检测设备的透镜组固定场景中，这种一体式折弯钣金支架相比拼接式型材支架，零件数量更少，装配工序更短，同时钣金件的屏蔽特性还可以为内部光路提供一定的电磁防护，减少外界电磁信号对光学通讯组件的干扰。建模过程中折弯系数、孔位间距、翼板平行度都按照实际钣金加工参数设定，展开后的下料轮廓无干涉特征，可直接用于激光下料、冲压冲孔、折弯成型的全流程工艺验证。
