商超货架层板托臂钣金支撑构件

　　这款支撑构件主要服务于商超货架、仓储轻型陈列架以及门店展示道具的层板承托场景，属于货架系统里直接承担竖向载荷并把载荷传递到立柱的关键受力件。实际门店布置中，同一根立柱上往往要沿高度方向错落安装多组托臂，层板搁在托臂水平段上方，货品重量经层板分散后压在托臂面上，再通过后端挂接结构传到立式立柱，因此托臂的刚度、挂接可靠性和抗倾覆能力直接决定整组货架的承载安全。

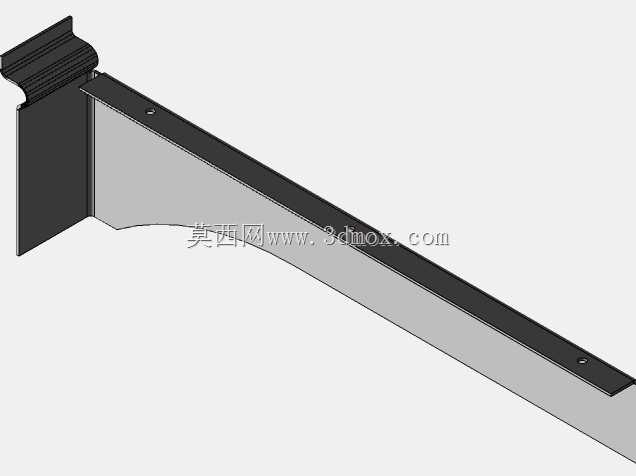

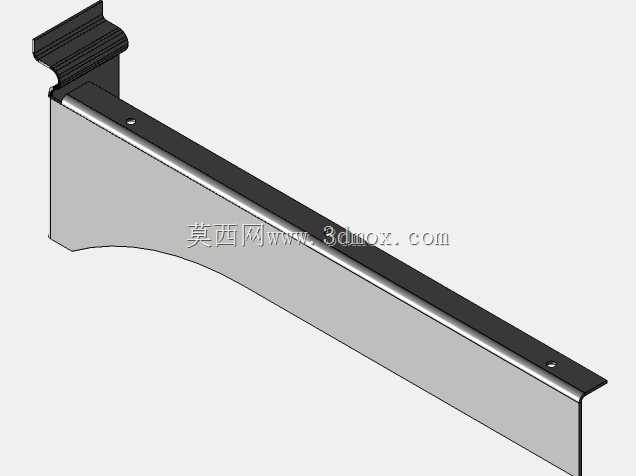

　　从结构形态看，构件采用钣金折弯一体成型思路，主体为长条形水平承托段，后端向上延伸出挂接头部，头部开出与立柱孔距匹配的卡钩造型，装配时无需额外紧固件，对准立柱排孔向下扣入即可锁定，拆装调整层高都很便捷。水平段外侧边缘做了通长翻边，相当于沿悬臂长度方向增设一道加强筋，能显著抑制薄板在满载下的下挠变形；托臂底面靠近中段位置设计了平缓的弧形切边轮廓，在不削弱主要受力截面的前提下去除多余材料，既减轻自重，也让钣金展开后的材料利用率更高，落料工序损耗更低。

　　承托面上预留的小孔用于层板定位，安装时层板底部的定位凸点或配套销钉落入孔位，可避免层板受横向碰触时发生滑移错位；翻边边缘全程做钝化处理，避免现场补货、调整层板时划伤操作人员。挂接头部的卡钩经过折弯后形成双层贴合面，扣入立柱后钩爪背面与立柱壁紧密贴合，竖直方向承受货品重力，水平方向靠钩爪与孔壁的咬合防止托臂向外脱出，遇到人员倚靠、货品偏载等工况时仍能保持连接稳定。

　　设计过程中需要重点核对几处边界尺寸：一是挂接头卡钩的中心距、钩宽与开口高度，必须和对应规格货架立柱的孔型、孔距严格适配，过松会产生装配晃动，过紧则无法顺利挂装；二是水平承托段的有效长度，要匹配常用层板的进深，保证层板后端靠近立柱、前端被托臂充分支撑，避免层板前缘出现无支撑悬臂段；三是钣金料厚与翻边高度的匹配，料厚决定单次折弯的成型极限，翻边高度过小则加强效果有限，过高又会在折弯处产生材料拉伸开裂风险。

　　建模时先绘制钣金展开轮廓，把挂接卡钩、定位孔、弧形减重切边一次性在草图中定义清楚，再依次添加折弯特征：先成型水平段两侧的加强翻边，再折弯后端挂接头部的卡钩结构，最后核对折弯内R角与折弯扣除系数，保证展开尺寸下料后折弯成品能和立柱、层板顺利装配。受力层面需关注悬臂根部的应力分布，货品重量偏置在托臂前端时，根部与挂接头衔接区域弯矩最大，因此该位置避免开孔、切槽，保留完整钣金截面，把应力集中点控制在低载荷区域。

　　现场使用中，这类托臂常见于便利店零食货架、药店陈列架、建材超市轻型货品架以及仓库备拣货架，成对布置在层板左右两侧，根据层板长度和货品单重调整托臂间距，重载层板可在中部增设第三组托臂进一步减小层板跨距。构件表面通常做喷塑或发黑处理，兼顾防锈与外观一致性，挂接部位的涂层厚度需控制在合理范围，避免涂层过厚导致卡钩与立柱孔配合间隙变小、装配困难。整体结构没有易损活动件，成型后一致性高，适合批量冲压折弯生产，能很好适配货架行业快速组装、灵活调层的使用需求。
