自行车车架连接异形钣金支架

　　这款异形钣金支架主要面向两轮骑行装备的车架局部连接与附件承载场景，常见于城市通勤车、折叠休闲车以及定制改装车架的辅助固定工位，用来衔接车架管段、挡泥板支臂、载物挂钩或者小型附属配件，替代传统焊接耳片带来的位置不可调、后期维护拆装困难的问题。从实际装车工况来看，支架在骑行过程中需要持续承受路面颠簸带来的交变载荷，起步、制动时的纵向冲击力，以及侧倾驻车时的侧向分力，因此结构设计并没有采用规则平直板材，而是顺着受力传递路径做了连续的曲面弯折与轮廓收放。

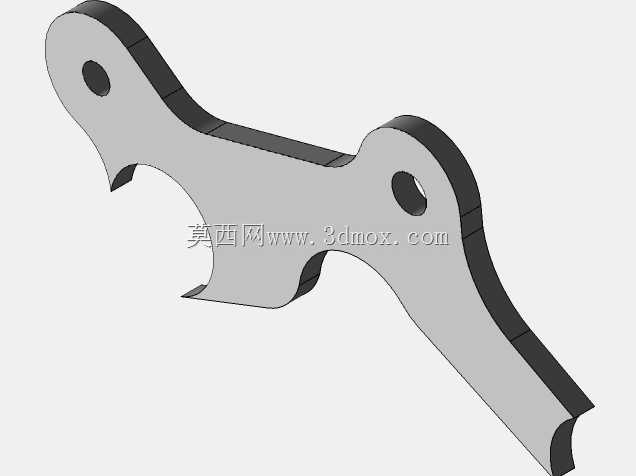

　　支架整体为等厚薄板冲压成型结构，厚度方向保持均匀，适合通过激光切割下料后一次折弯成型，也可直接采用级进模批量冲压，加工过程中不需要额外的铣削型腔工序，材料利用率高，单件成型周期短，适合整车厂批量配套。零件两端分别设置圆形通孔，孔位作为核心安装基准，用于穿入螺栓或者销轴完成与车架基体、外接附件的铰接或紧固；两个安装孔的中心距是整车装配时的关键管控尺寸，建模过程中需要严格锁定孔位相对位置，避免装配时出现孔位错位、螺栓强行穿入产生附加装配应力的问题。

　　轮廓设计上，支架中段向内收出两处弧形卡口，卡口弧度匹配常见圆管车架的外径，装车时卡口可以直接贴靠在车架圆管外壁，起到预装定位的作用，工人在锁紧紧固件之前不需要额外手扶对位，能够大幅提升流水线装配效率。支架上下边缘随受力走向做了宽窄变化：靠近两端安装孔的位置板材宽度适当加大，扩大孔周的承载面积，降低螺栓压紧时的局部面压，避免长期使用后孔边出现压溃变形；中段过渡区域宽度收窄，在保证整体刚性的前提下减少板材用量，同时规避与相邻车架管线、刹车线材、变速线管的运动干涉。

　　折弯走向并非单一平面弯折，而是沿零件长度方向呈现空间扭转形态，这种设计一方面让支架安装面可以同时适配两个不在同一平面的对接部件，抵消车架管段之间的安装角度偏差；另一方面空间折弯形态相当于在平板基础上增加了多道加强筋结构，相比同厚度的平直钣金件，抗扭转刚度提升明显，在承受侧向冲击时不容易出现平面外翘曲变形。零件外轮廓所有尖角位置都做了圆角过渡，既避免冲压过程中应力集中导致板材开裂，也消除装车后尖锐边缘划伤骑行者、磨损线材的安全隐患。

　　安装边界方面，设计时需要预留足够的螺栓操作空间，两端孔位周边留出对应扳手或者套筒的旋转行程，支架与车架管贴合的卡口处需要控制贴合间隙，装配后可在缝隙处加装橡胶减震垫，既能够吸收路面高频振动，避免金属硬接触产生异响，也能防止漆面长期摩擦脱落引发锈蚀。在三维建模过程中，需要同步展开钣金下料轮廓，核算折弯扣除量，保证展开后的平板尺寸能够直接导入切割设备使用；同时要模拟支架在极限载荷下的形变情况，确认孔边、折弯圆角位置的应力处于材料许用范围内，针对长期户外使用的工况，还可在建模阶段预留表面喷塑或者电泳处理的涂层厚度，避免成品装配时出现尺寸干涉。
