长条形U型排水檐沟钣金构件

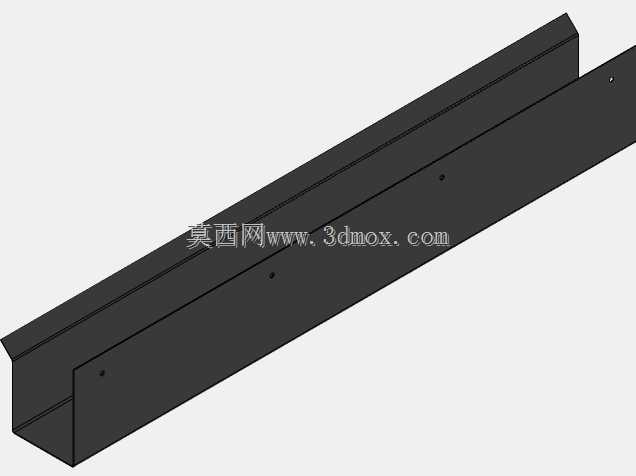

　　现场做屋面散水或者设备基座周边导流的时候，最先要敲定的就是檐沟的断面开口和安装贴边的位置，这个构件采用冷弯钣金折制的U型通长槽体结构，两侧立边不等高，靠墙体或者设备侧壁的一侧折出窄翻边，朝外的一侧立边高度更低，既可以承接从上方落下的雨水、冷凝水或者冲洗废水，也能避免水流从槽侧漫溢到安装基面。槽体底板保持平直微坡走向，沿长度方向排布的预制安装孔位，孔位间距匹配常规外墙挂装、支架托举的固定跨距，安装时可以直接通过膨胀螺栓或者自攻钉将槽体固定在墙面预埋的托码上，不需要现场在薄壁槽身上二次划线钻孔，减少现场开孔带来的防腐层破损、孔位错位问题。

　　从结构受力角度看，通长薄壁槽体如果仅靠平板折弯，长期积水或者堆积落叶泥沙时，槽身中段容易出现下挠变形，这个构件在两侧立边的顶端都做了向内的小折边，相当于给槽口加了通长的加强筋，大幅提升了槽体截面的抗弯惯性矩，哪怕板材厚度较薄，沿长度方向架空安装时也能保持槽口直线度，不会出现立边外张、底板凹陷的情况。两端的断面为开放切口，现场布设时可以根据建筑屋面的排水坡长，将多段檐沟沿长度方向对接，接缝处打密封胶或者采用搭接扣合，末端接入落水管立管，就能把汇集的水流引导到指定排水点位，避免雨水顺着墙面流淌造成墙皮渗水、基座泡水。

　　这类檐沟的适用场景并不只局限于民用建筑屋面，在工业厂区里，冷却塔下方、空调外机平台边缘、车间外门雨棚下方、露天设备机架的层间挡水位置，都可以用同结构的导流槽承接散水。建模时先绘制槽体的展开轮廓，把底板、两侧立边、顶部加强折边的展开尺寸依次排布，预留折弯扣除量，再通过折弯特征逐次成型，侧壁上的安装孔在折弯前或者折弯后冲孔都可以，需要注意孔边到折弯线的距离不能小于板材厚度的两倍，否则折弯时孔位会被拉扯变形。安装边界上要提前核对槽体的总宽度，预留出槽体和墙面之间的打胶密封间隙，槽体底部的托码间距不能超过板材允许的最大架空跨距，若排水长度较长，要沿槽长设置不小于千分之三的纵向坡度，保证水流可以靠重力自行流向排水出口，不会在槽内局部积水滋生蚊虫、积灰结垢。槽体表面做黑化涂装处理，既可以适配工业现场的深色设备外观风格，也能在户外使用时延缓钢板锈蚀速度，对接安装时相邻两段槽体的折边要对齐，保证槽口的直线度，避免出现错台导致水流在接缝处受阻溢出。
