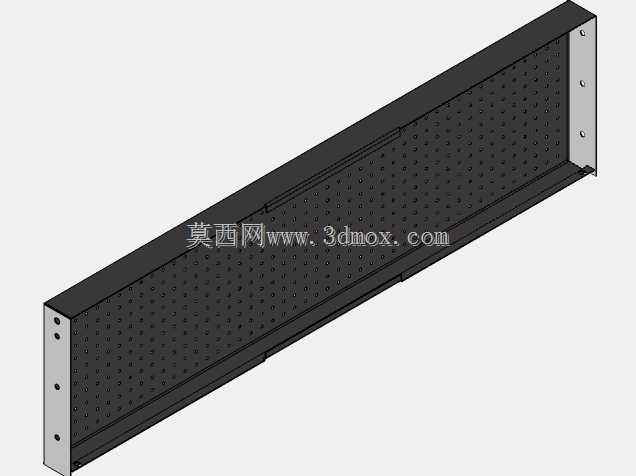

商铺墙面多孔挂装洞洞钉板结构

　　该钉板结构主要面向商铺墙面陈列、工具挂放、小商品展示以及维修工位整理等场景，采用长条形板式主体配合两侧折弯安装边的形式，在有限墙面上形成可重复布置挂钩、托架和挂杆的承载基面。板体正面布满规则排列的小孔，孔位沿长度和高度方向均匀分布，使用者可根据货品尺寸、工具形状或展示密度随时调整挂件位置，不必在墙面上反复钻孔，也避免了固定搁架难以变更布局的问题。

　　从实际使用角度看，这类钉板并不承担大型设备的集中载荷，而是通过大量分散孔位将挂件受力传递到整块板面。挂钩插入孔内后，竖向载荷由孔壁承受，侧向晃动则依靠挂钩折弯段与板面的贴合来限制。设计时需要重点关注板厚、孔边距、折弯高度和端部连接方式之间的匹配：板厚过小会造成孔口压陷和板面鼓曲，折弯边过窄则会削弱整体抗弯能力；若孔距过密，虽然挂装灵活性提高，但板面孔间材料带变窄，长期受载后容易出现局部变形。模型中板体四周采用折边加强，左右端部设置带安装孔的立边，使墙面固定点远离主孔区，既方便螺栓定位，也能减少安装应力对多孔区域的影响。

　　外形上，构件呈狭长矩形，适合安装在柜台后方、车间工位侧墙、门店立柱侧面或仓储拣货区背墙。长度方向决定单块板可覆盖的陈列范围，高度方向决定可排布的挂件行数，端部折弯形成的箱体式断面提高了薄板的截面惯性矩，使板面在悬挂多件物品时仍能保持平直。两侧安装边的孔位用于与墙面龙骨、立柱或预埋紧固件连接，安装边界需要在建模阶段提前核对：墙面到板前挂件末端的距离、相邻钉板之间的拼缝、板边与开关插座或消防设施的避让距离，都会影响后期使用。

　　结构建模时，可先建立主体钣金板，再按统一阵列生成圆孔，随后完成侧边折弯和端部安装孔。孔阵列不宜只按视觉效果布置，应结合常用挂钩直径确定孔径，按挂件标准间距确定孔距，并在边缘保留足够的无孔加强带。折弯处需考虑钣金展开后的工艺余量，孔位若过于靠近折弯线，冲压或折弯过程中容易产生孔形拉伸、裂纹或尺寸偏移。端部立边上的固定孔可设计一定间隙，便于现场安装时吸收墙面不平和孔位偏差。

　　在商铺应用中，钉板可配合短挂钩悬挂包装轻巧的日用品、配件和饰品，也可配合长托架放置盒状货品；在维修间或装配工位上，则可悬挂扳手、钳类、线缆、小型治具和常用耗材，使作业面保持整洁。板面的多孔特征让物品位置可视化，取放路径短，盘点和补货也更直接。对于需要频繁调整陈列的场所，这种结构比封闭背板更灵活，比单纯搁板更节省深度空间。

　　设计校核时应关注典型挂件的集中载荷、同一横排孔位的载荷叠加以及板边悬挑区域的变形趋势。若单块板长度较大，可在背部增加竖向加强筋或在中间增设固定点，使板面受力分段传递。表面处理可根据使用环境选择喷塑、喷漆或镀锌，以提高耐磨和耐腐蚀能力。整体结构简洁，孔位规则，加工方式适合钣金冲孔和折弯成型，三维模型能够直接用于结构干涉检查、挂件排布验证、安装尺寸确认以及钣金展开工艺评估。
