大尺寸薄型轮辐式轮缘支撑构件

　　在做轮系类外围防护与支撑结构选型时，很多场景会遇到大直径回转件需要兼顾刚性、自重与安装便利性的矛盾，这款轮缘构件正是针对这类工况完成的结构方案。从现场装配边界来看，该构件法兰外径达到605毫米，中心安装孔定位尺寸为35毫米，整体采用薄平板式轮辐布局，没有额外的厚向堆叠结构，板材下料后仅需完成孔位加工与边缘修型即可投入使用，加工工序非常简洁。

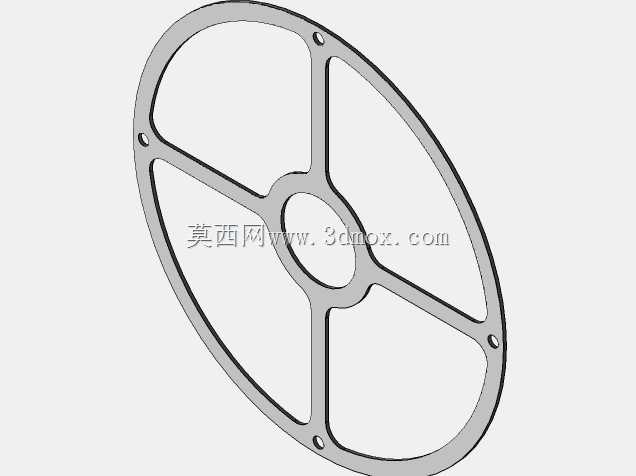

　　结构布局上，外圈为连续闭合的环形轮缘，承担外围轮廓的限位与防护作用，内圈设置中心轮毂环，用于和转轴、端盖或者配套支架完成定心配合；四根等角度分布的辐条从中心轮毂向外圈轮缘平滑过渡，辐条与内外环交接位置均做了大圆弧过渡，避免薄板结构在受力时出现应力集中开裂的问题。外圈环体上均匀预留了多个安装小孔，孔位沿圆周方向对称布置，既可以用来固定外围蒙皮、防护网或者扇叶外圈，也能作为多件轮缘拼接、和相邻机架锁附的连接点位。

　　这类结构最常见的应用场景，首先是大型轴流风机、工业冷却风扇的外圈支撑骨架：大直径风轮如果采用整体实心圆盘，不仅板材耗材量大，运转时的风阻与转动惯量也会明显升高，采用这种开窗式轮辐布局，四个大镂空区域可以让气流顺畅通过，辐条仅承担径向与周向的拉力、扭矩传递，完全满足风轮运转时的结构强度需求。其次在通讯类大型抛物面天线、雷达反射面的背部支撑框架中，该轮缘可以作为反射面的外轮廓定位圈，中心孔对接天线俯仰转轴，辐条上可以后续锁附反射面铺层或者辅助支撑杆件，薄板形式的构件自重极低，能大幅降低天线俯仰驱动机构的负载，提升转动响应速度。另外在小型人力车辆、特种回转工作台的外围护圈、轻量化手轮结构中，该构型也能直接适配：外圈环体作为手持施力或者外缘防护的边界，中心孔对接传动轴，辐条传递操作扭矩。

　　从设计思路层面拆解，这款构件没有采用复杂的铸造或者机加工实体结构，而是优先选择了等厚薄板的构型，所有轮廓均为平面曲线，激光切割、等离子下料或者数控冲裁都可以一次成型，不需要开模，非常适合小批量定制设备的研发与试制阶段。辐条的宽度、内外环的带宽都经过匹配：外环带宽足够保证安装孔处的边距，避免锁附螺丝时出现孔边撕裂；中心轮毂环的径向宽度预留了足够的配合面，和轴套、端盖配合时不会出现局部压强过大的变形；辐条从中心向外的宽度渐变，既顺应了扭矩传递时内力从中心向外逐步扩散的分布规律，也避免了等宽辐条在外环交接处材料冗余、中心区域强度不足的问题。

　　安装边界方面，构件整体为平面薄件，轴向厚度尺寸很小，安装时不需要预留很大的轴向装配空间，夹在两个相邻端盖之间或者直接贴附在配套支架端面即可完成定位；圆周方向的安装孔采用对称分布设计，装配时不需要区分特定角度，对位容错率高，现场维护拆卸后重新安装也不容易出现孔位错位。中心35毫米的定位孔可以适配常规的标准轴径，配合键槽或者紧定螺钉即可完成周向固定，如果需要传递更大扭矩，也可以在中心轮毂环处焊接加厚轴套，不需要改动外圈轮缘与辐条的主体结构。镂空区域在减轻自重的同时，也方便现场人员观察构件另一侧的设备运行状态，布线、穿设细小管路时也可以直接从镂空区间穿过，不需要额外在板面上开孔。

　　从受力特性来看，这种轮辐式构型在回转工况下，离心力会沿辐条方向形成纯拉应力，薄板材料的抗拉性能可以得到充分利用，相比弯折、焊接拼接的框架结构，整体一体化下料的构件没有焊缝缺陷，长期运转时的结构稳定性更好，即使存在轻微的振动载荷，也不容易出现焊接位置开焊的故障。
