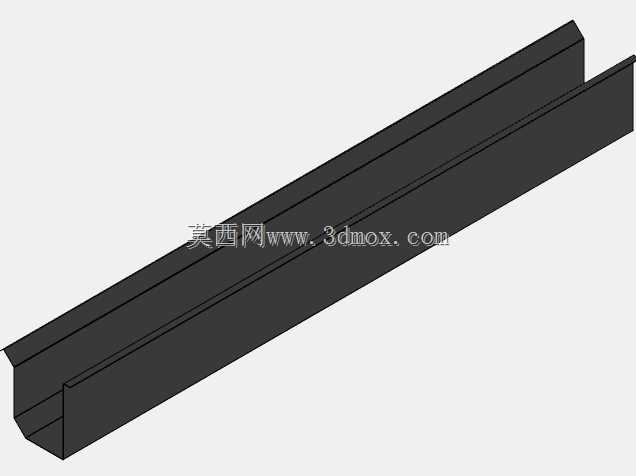

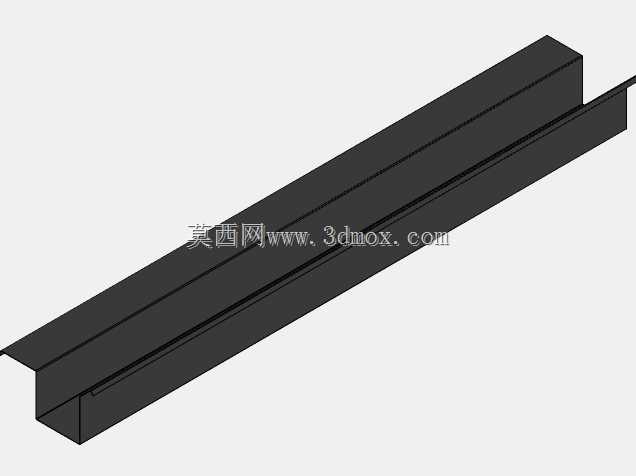

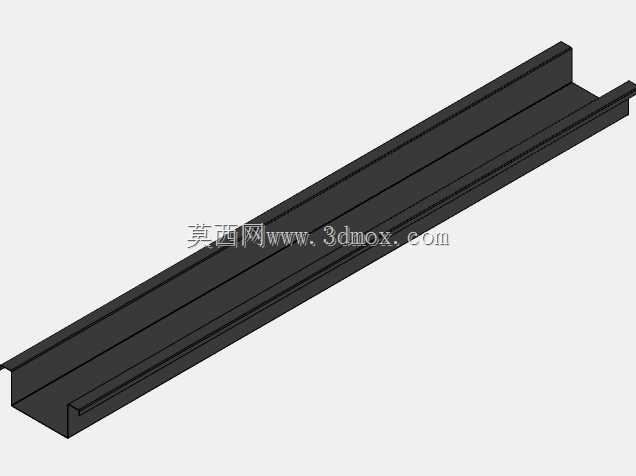

长条形U型排水沟槽钣金构件

　　该构件为长条形敞口U型排水沟槽，整体采用等截面折弯成型思路构建，槽体沿长度方向贯通，两侧壁向上延伸形成挡水边，端部做折边收口处理，结构简洁规整，属于典型的钣金折弯类排水导流构件。

　　从现场布设逻辑来看，这类沟槽多用于车间地面、设备周边、通道边缘或户外铺装区域的线性排水场景，能够将地面积水沿槽体长度方向定向汇集并引导至排水点位，避免地面积水漫流影响通行、设备运行或作业环境。槽体敞口朝上安装时，两侧壁构成挡水边界，底部平直段形成水流通道，水流在槽内沿纵向顺畅流动，截面形状在全长保持一致，既保证过水断面稳定，也便于多段拼接延长，适应不同长度的排水线路。

　　结构设计上，构件以薄板折弯为核心成型方式，底板与两侧壁通过折弯过渡连接，转角处保留合理折弯半径，既减少折弯应力集中，也提升槽体整体刚性。长条形薄壁槽体若仅靠平板折弯，侧壁在受外力或水压作用下容易出现外张变形，因此两侧壁顶部设置外翻或加高折边，相当于在槽口边缘增加纵向加强筋，显著提升槽口的抗变形能力，同时搬运、安装时折边也可作为受力边沿，避免薄壁边缘割手或变形。端部的折边结构可用于段与段之间的对接定位，拼接时对齐折边即可保证槽体内壁平齐，减少接缝处的水流阻碍与渗漏隐患。

　　安装边界方面，槽体宽度、深度与壁厚需根据排水流量、地面荷载及埋设方式确定。浅埋或地面明装时，槽体底部需落在平整夯实的基础上，防止长期受压出现不均匀沉降导致槽体扭曲；暗装铺设时，沟槽外侧需预留回填或混凝土包覆空间，侧壁承受侧向荷载时，折边与整体折弯结构可共同维持截面形状。槽体长度方向可按模数分段，对接处需做好密封处理，防止渗水冲刷基础；进水侧通常配合盖板或格栅使用，折边顶部可作为盖板的支撑边沿，盖板荷载通过折边传递至槽体侧壁，再传导至下部基础。

　　三维建模过程中，这类等截面长构件优先采用草图驱动的折弯或拉伸思路实现：先绘制U型截面轮廓，定义底板宽度、侧壁高度、折边宽度及折弯内半径，再沿长度方向生成主体，随后处理端部收口折边与边角细节。建模时需重点保证折弯半径与板厚匹配，折弯系数按实际板材工艺设置，避免展开尺寸与下料尺寸偏差；内壁面需保持平滑过渡，折弯处不应出现多余凸起或凹陷，防止泥沙、杂物在槽内淤积。长槽体的直线度是建模与检验的关键，侧壁与底板需保持垂直或设计预设的拔水角度，全长范围内截面一致性直接影响排水流畅度与拼接互换性。

　　从使用维护角度，贯通式U型槽内部无遮挡结构，水流阻力小，杂物清理时可沿槽长方向直接清扫，冲洗也较为方便。薄板结构自重较轻，单人或少量人工即可搬运就位，适合大面积线性排水系统的快速铺设。在防腐要求较高的场景，板材可选用镀锌板、不锈钢或铝合金材质，模型中壁厚与折弯参数可随材质调整，以兼顾耐腐蚀能力与结构强度。若用于荷载较大的车行区域，需在槽体外部增加混凝土包封或配套承重盖板，槽体本身主要承担导流与成型作用，外部荷载由基础与盖板体系共同承受。

　　细节处理上，槽体端部可根据对接需求设计平口、承插口或搭接折边，模型中呈现的端部折边结构能够为拼接定位提供基准；侧壁与底板的折弯转角采用圆弧过渡，既符合钣金加工工艺，也避免直角处积存污物。整体无复杂曲面与额外附件，成型工序以剪切、折弯为主，制造成本低、生产效率高，适合批量加工后按现场线路裁切、拼接。设计校核时需关注槽体满水状态下的侧壁变形量，以及地面荷载通过盖板传递至槽口折边的局部受压情况，必要时可在槽底增加横向压筋或在侧壁增设折弯加强结构，进一步提升长跨度铺设时的整体稳定性。
