钣金折弯式回转操作手柄结构

　　该回转手柄采用薄金属板折弯成型，整体为长条形悬臂式操作构件，主要用于设备门体、盖板、小型机构或工装夹具上的手动开合、回转提拉与定位辅助。结构没有采用复杂铸件或机加工实心杆件，而是通过平板下料、多次折弯和端部开孔完成，适合小批量设备配套，也便于在钣金箱体、通讯机柜、检测设备外罩以及轻型防护门上使用。

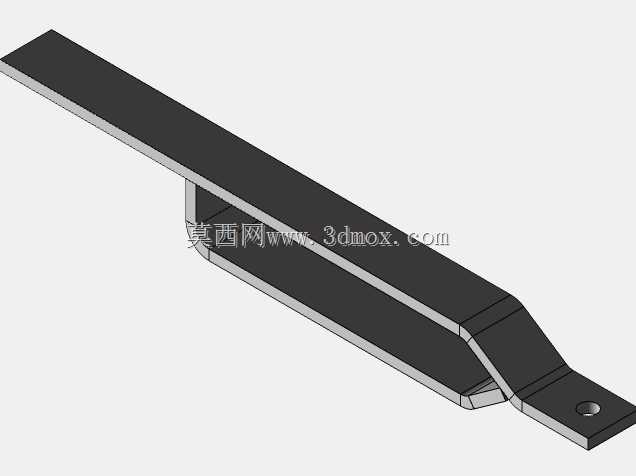

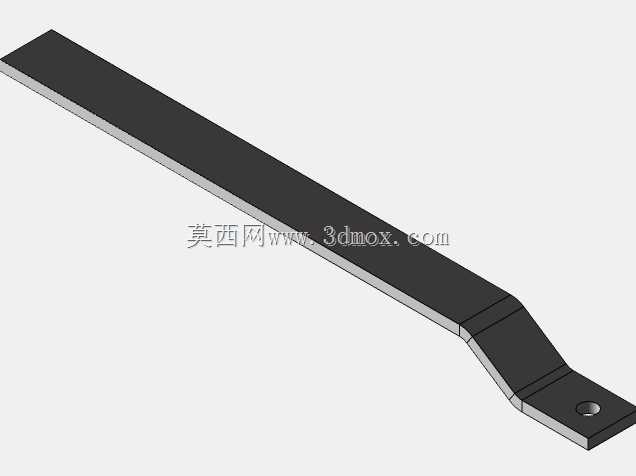

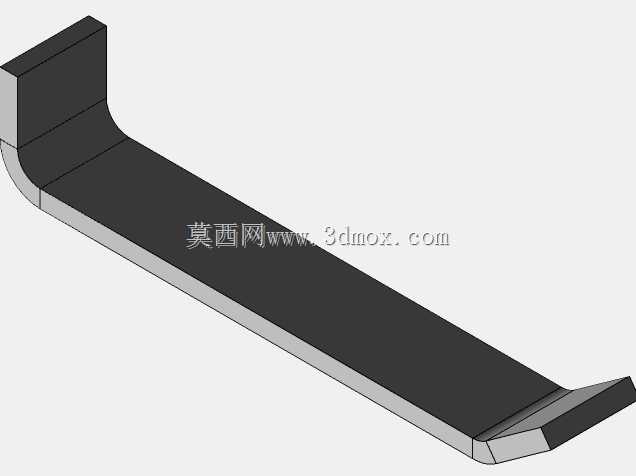

　　从外形上看，手柄主体由较长的握持段、下凹的连接段和带孔安装端组成。长段表面平直，可作为手指施力区域；中部通过阶梯式折弯形成与安装面之间的高度差，使手握空间更加明确，避免操作时手指紧贴门板或设备侧壁。端部延伸出较窄的安装舌片，并设置圆形通孔，用于螺钉、销轴或铆钉固定。该孔位不仅承担紧固作用，在部分回转场景中也可作为转动支点，使手柄绕固定点完成小角度摆动。

　　建模时需要重点控制折弯线位置、折弯半径和板厚一致性。薄板折弯后，外侧材料受拉、内侧受压，若折弯半径过小，端部容易产生裂纹或明显应力集中；若折弯半径过大，则握持段与安装段之间的台阶高度不足，影响手部进入空间。实际结构中，折弯过渡区保留了连续圆角，避免尖锐转角，同时让零件在反复受力时具有一定弹性缓冲。长悬臂在承受提拉载荷时，固定端附近弯矩最大，因此靠近安装孔的折弯段应重点校核变形量；若用于较重门体，可适当增加板厚、加宽安装舌片或在折弯根部增设加强压筋。

　　安装边界方面，手柄贴合面与握持面之间存在明确高度差，布局时不能只按平板外轮廓预留位置，还要考虑手指伸入所需的净空。安装孔中心到折弯边的距离会影响螺钉装配工具的操作空间，若距离过近，螺丝刀或套筒可能与折弯侧壁干涉。长柄方向应顺应人员操作习惯，通常沿门体开启方向或设备维护通道布置，使拉力能够直接转化为门体回转或盖板抬起动作。对于需要频繁开合的部位，固定孔处可加入垫圈或采用带肩螺钉，减少钣金孔壁因反复摩擦而扩孔。

　　该类手柄的功能特点在于结构轻、用料省、成型快。相比铸造手柄，钣金件不需要开模，修改外形时只需调整展开图和折弯程序；相比圆钢弯制手柄，平板折弯件与门板表面接触更稳定，外观线条也更规整。其受力形式以悬臂弯曲和端部紧固为主，设计中应避免在握持段中部额外开设大孔，否则会削弱主受力截面。若表面需要喷塑、氧化或喷漆处理，折弯内角处应保证工艺可达性，防止涂层堆积影响装配。

　　在三维建模过程中，可先建立钣金展开轮廓，再按折弯顺序生成阶梯形态，最后补充安装孔和边缘倒角。折弯系数需结合板材材质、厚度与折弯角度设定，以保证展开长度与实际加工一致。装配验证时，应检查手柄最低面与设备外表面的间隙、安装螺钉头部是否外露、手柄回转范围内是否与铰链、锁扣或相邻管线发生碰撞。对于门体较重或操作力较大的场合，还可将两个手柄对称布置，使受力更均衡，并降低单侧连接松动的风险。整体结构强调实用制造与手动操作效率，适合作为轻型设备和钣金构件中的人机操作接口。
