野营布雷作业折叠承载支架结构

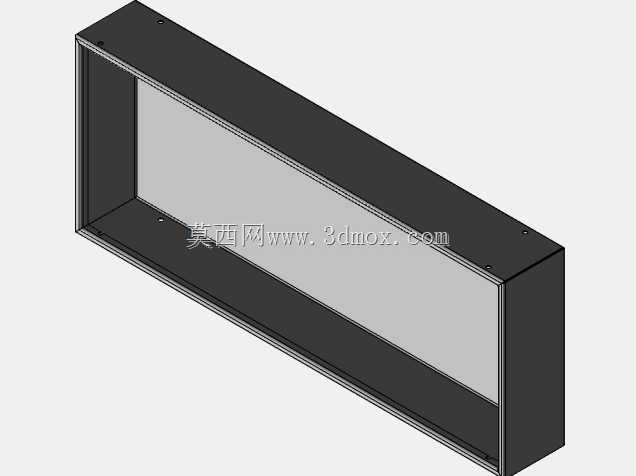

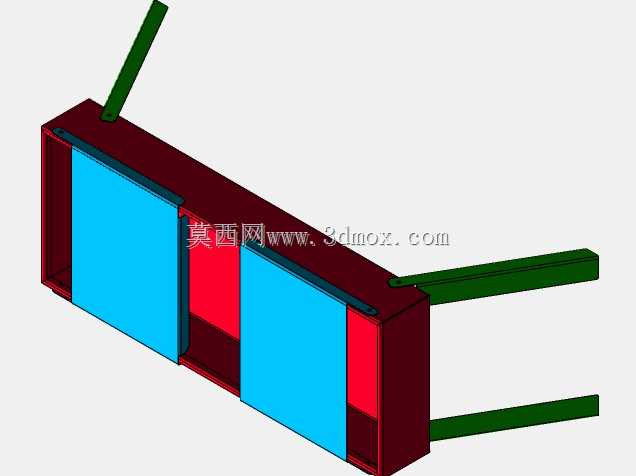

　　这套三维结构面向野外临时布雷作业场景搭建，主体为长条形框架式承载基体，框架采用双侧纵向主梁搭配横向端板围合而成，整体轮廓规整，预留出多组模块化安装工位，可同时承载布雷作业所需的雷体存储槽、布设导向组件以及作业操控单元。框架两侧向外延伸出两根长条形支撑臂，支撑臂采用可收折设计，非作业状态下可沿框架侧边转轴翻转贴合主梁侧面，大幅缩减整体收纳体积，方便单兵携行或者战术车辆搭载转运；作业展开时支撑臂向外翻出锁定，可作为架体的侧向支撑腿，配合框架底部的接触端面，在松软草地、砂石坡地等非硬化野外场地形成稳定的多点支撑，避免布雷作业过程中架体发生侧翻或者滑移。框架内部设置两组并排的蓝色板式承载仓，仓体采用薄板折弯成型，边缘做折边加强处理，

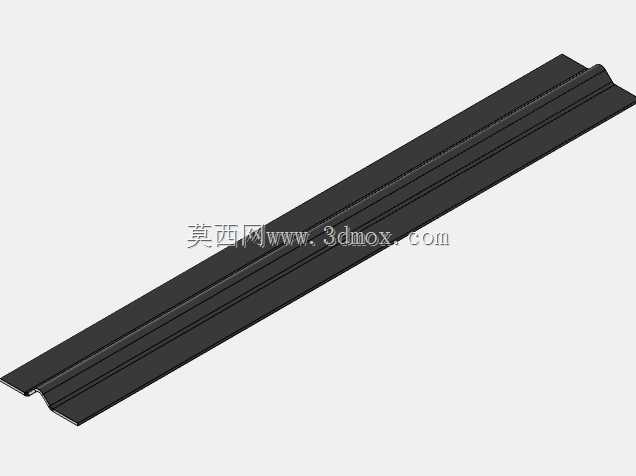

　　既可以分隔存放不同规格的作业雷体，也能作为布设推送机构的安装基准面，仓体与主框架之间采用卡槽配合紧固件连接，野外作业出现磕碰变形时可快速单独拆换，无需整体更换架体。承载仓之间预留红色间隔防护板，防护板高出仓体底面，可避免相邻仓内的雷体在携行颠簸过程中发生互相碰撞，同时也为推送机构的行程限位提供安装点位。框架顶部斜向伸出一根绿色操作杆，杆体与框架转轴座连接，作业人员可通过扳动操作杆联动内部的推送摆臂，完成雷体的逐枚释放布设，操作杆的握持位置做加长设计，作业人员无需弯腰即可完成施力操作，长时间连续布雷作业可降低肢体疲劳度。侧向伸出的两根绿色长臂为布设导向滑轨，滑轨端面做圆角过渡，雷体从承载仓推出后可沿滑轨导向滑落至预设点位，

　　避免雷体直接从高处坠落触发保险或者滚落偏移布设位置，滑轨的长度根据布雷间距要求设定，可保证相邻雷体的布设间隔符合作业战术要求。整个架体的主框架采用厚钢板焊接成型，焊缝位置在三维建模阶段做了连续焊道预留，焊后整体去应力处理，保证框架在反复折叠展开、承受满载雷体重量时不会出现形变。安装边界方面，架体展开后总宽度包含两侧支撑臂在内控制在单兵可操作范围内，收纳后整体为扁平长方体，可直接放入野营装具背架或者战术车辆的侧边储物槽，框架上所有外露的棱边都做了倒角处理，避免野外携行时剐蹭装具或者划伤作业人员。结构设计阶段优先考虑野外无维修条件下的使用可靠性，所有转动配合位都采用大间隙配合，即使进入泥沙、尘土也不会出现卡滞，销轴位置采用开口销锁定，

　　无需专用工具即可完成拆解清洁。承载仓的内部尺寸按照常规单兵布雷作业的雷体外廓预留间隙，既不会因为间隙过大导致雷体在仓内晃动，也不会因为间隙过小在低温环境下出现卡滞无法推出的问题。架体表面采用分色区分不同功能模块，红色区域为防护与警示部位，蓝色区域为存储承载部位，绿色区域为操作与导向部位，作业人员在野外低光照环境下也可快速识别各功能区，减少误操作概率。框架底部预留有捆绑挂点，可通过绑带将整个架体固定在战术背包或者车辆货架上，转运过程中不会出现松脱。整套结构没有复杂的传动零件，所有构件都为钣金件、型材杆体与标准销轴，加工门槛低，可在前线维修站快速补配损坏零件，适配野外驻训、野战布雷作业的快速部署需求，建模过程中所有配合面都预留了野外工况所需的公差余量，转动件的转动角度做了机械硬限位，避免操作时过度翻转损坏结构。
