600×400规格布雷箱箱体钣金结构

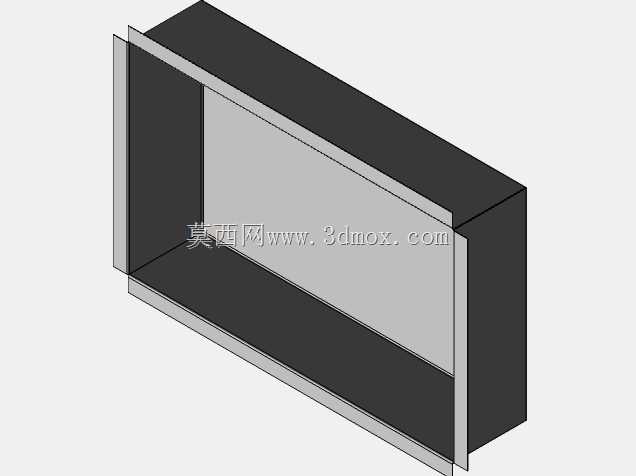

　　这款布雷箱采用600×400的标准外形规格，整体为开口式矩形槽体结构，在工程布线、户外管线敷设、建筑机电配套以及厂区通讯线路布设场景中承担线缆收纳、防护与规整的作用。从三维结构来看，箱体由底板、两侧立板、后端封板以及前置敞口边框组合而成，没有设置复杂的内部隔层，整体内腔通敞，能够容纳多束线缆、预埋管线或者配套接线模块，敞口朝向施工操作面，现场穿线、理线、后期检修时不需要拆解箱体主体，作业人员可以直接从开口位置伸入操作，大幅降低布线施工的操作难度。

　　设计过程中优先考虑钣金折弯工艺的落地性，所有立板与底板的衔接处均采用直角折弯成型，板材厚度统一，折弯圆角控制在常规钣金加工允许的范围内，不需要额外定制特殊刀具，普通数控折弯设备即可完成成型加工。箱体的两侧立板高度一致，后端封板与底板、侧立板满焊连接，形成三面封闭的防护腔体，仅保留正面大尺寸开口，既可以阻挡侧面、背面的杂物、泥水侵入内腔，也能为内部布设的线路提供刚性支撑，避免外部挤压直接作用在线缆表面。敞口位置的板材边缘做了折边处理，折边一方面提升箱体开口处的结构刚度，减少薄钣金件长期使用后出现的边缘翘曲、开口变形问题，另一方面折边形成的光滑面可以消除板材剪切后的锐边，施工人员穿线、维护时不会被锋利切口划伤，线缆外皮拖动经过开口边缘时也不会被割破，降低线路绝缘层破损的风险。

　　从安装边界来看，箱体整体外轮廓尺寸规整，600毫米的长度与400毫米的宽度适配多数建筑墙体预留洞、设备夹层安装位以及户外管线接驳节点的安装空间，箱体背部的封闭平面可以直接贴靠墙面、支架或者设备基面固定，安装时可在背部板材预设固定孔位，通过膨胀螺栓或者自攻螺钉将箱体锁附在安装基面上，侧立板外侧也预留了足够的空间，方便现场根据实际布线需求开孔，接入进出线管线。箱体的深度尺寸经过适配，既能够容纳常规数量的弱电线缆、通讯线束，也不会因为深度过大造成内部空间浪费、安装占用过多夹层空间。

　　在实际应用场景中，这类箱体常埋设在建筑墙体内部、道路侧边管线节点或者厂区设备周边，内部穿放通讯线缆、控制线路时，三面封闭的结构可以隔绝水泥砂浆、雨水、灰尘进入内腔，避免线路长期被杂物侵蚀出现老化加速的问题。敞口结构在施工阶段可以临时遮盖防护面板，施工完成后也可根据需求搭配对应尺寸的盖板，将开口完全封闭，进一步提升防护等级。结构建模时将每一块钣金板材的折弯系数、搭接余量都做了参数化设置，调整箱体长宽尺寸时，所有立板、折边的尺寸可以联动更新，不需要重复绘制每一块板件，工程人员在面对不同项目的布线容量需求时，可以快速在该模型基础上改型，衍生出不同宽度、深度的同系列箱体。箱体的所有转角位置都避免了应力集中的尖锐结构，焊接位置的板件搭接边预留了足够的焊接作业空间，现场组焊时不会出现板件对位困难、焊缝无法施焊的问题，成型后的箱体整体刚性均匀，搬运、安装过程中受到普通碰撞不会出现板面凹陷、接缝开裂的情况。内腔没有设置突出的加强筋或者固定柱，线缆布设时不会出现卡点，线束可以顺着内腔顺畅排布，转角位置的线缆弯曲半径也能得到保证，不会因为箱体内部结构挤压导致线缆弯折角度过大、线芯受损。
