带线金属外壳内螺纹微型圆形连接器

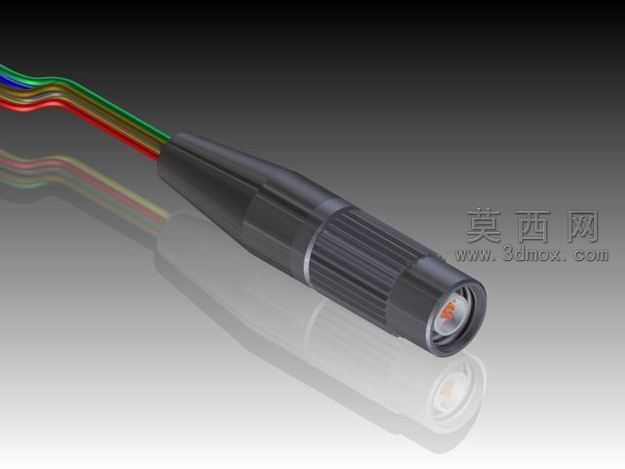

本模型采用三维参数化建模方式完成，首先依据Omnetics 6系列连接器的实物尺寸基准，绘制连接器插合端、握持段、尾套的截面轮廓草图，通过旋转、拉伸、切除等基础特征生成主体金属外壳的基础结构，针对外壳表面的防滑滚花纹理，采用圆周阵列切除特征实现等距排布的防滑槽结构，还原实物的握持防滑设计。建模过程中严格还原内螺纹接口的牙型参数、螺距尺寸，确保接口的装配匹配精度，尾端出线部位做渐变收束的锥面结构，匹配多色线束的出线防护需求。材质渲染阶段，金属外壳部分赋予哑光黑色硬质阳极氧化金属材质，调整表面粗糙度参数模拟金属磨砂质感，边缘处添加微弱的倒角高光，还原金属机加工件的边缘工艺细节；内部插针接触件赋予镀金金属材质，呈现淡金色的金属光泽；尾部引出的多色线束分别赋予红、绿、蓝、棕等不同颜色的哑光塑料材质，模拟PVC线皮的质感，线束部分采用扫掠特征生成自然的弯曲弧度，添加轻微的表面纹理模拟线材的表皮肌理。结构设计上，模型拆分了外壳主体、内部绝缘基座、接触插针、尾端应力消除套、线束五个独立零部件，可实现完整的装配拆解演示，各部件间保留合理的装配间隙，符合实际产品的装配公差要求。渲染阶段采用影棚渐变背景，添加底部反光板模拟产品展示的倒影效果，主光源从侧上方打亮连接器主体，辅助光源补全暗部细节，清晰呈现外壳的纹理结构、接口的内部细节以及线束的色彩区分，整体模型还原了微型圆形连接器的紧凑结构特征，适用于电气连接系统的装配模拟、产品展示以及布线设计参考。
