M3半履带装甲运兵车底盘车架结构

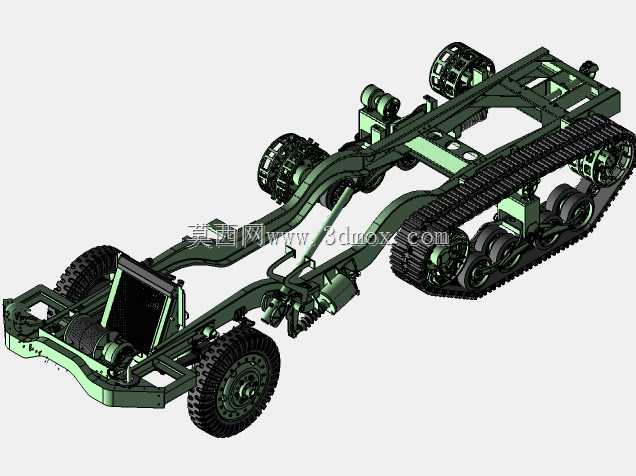

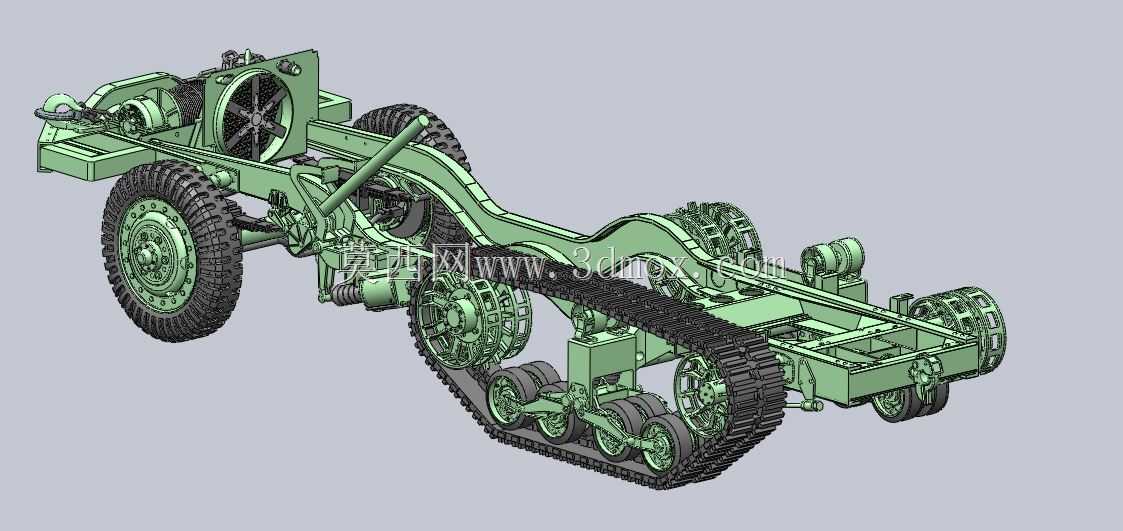

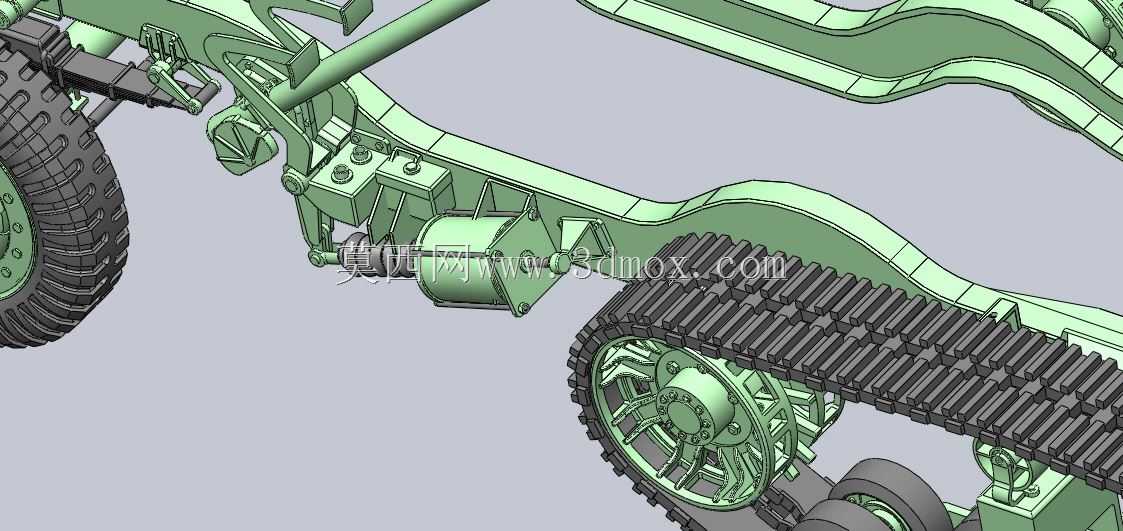

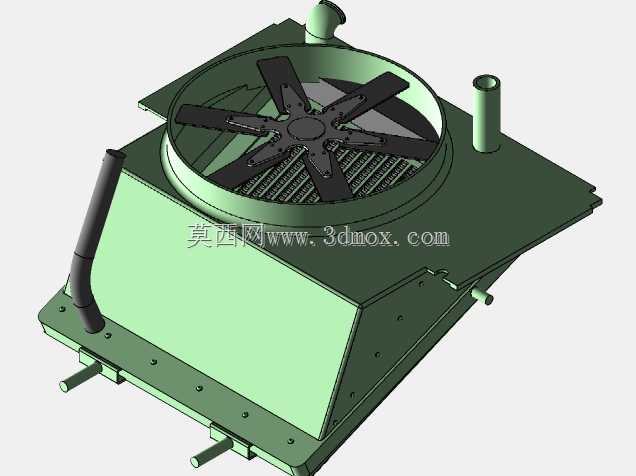

　　这套三维结构围绕半履带装甲输送车辆的底盘承载系统展开，建模对象覆盖主纵梁、横梁、前转向轮组、后部履带行走总成、悬架连接点以及动力传动相关的安装接口。从工程使用角度看，这类底盘主要承担人员输送、装备牵引和战地物资转运任务，前桥保留轮式转向能力，后部采用履带接地，能够在泥泞、雪地、沙地和简易野战道路上保持足够牵引力，同时相比全履带车辆降低公路行驶阻力与转向机构复杂度。

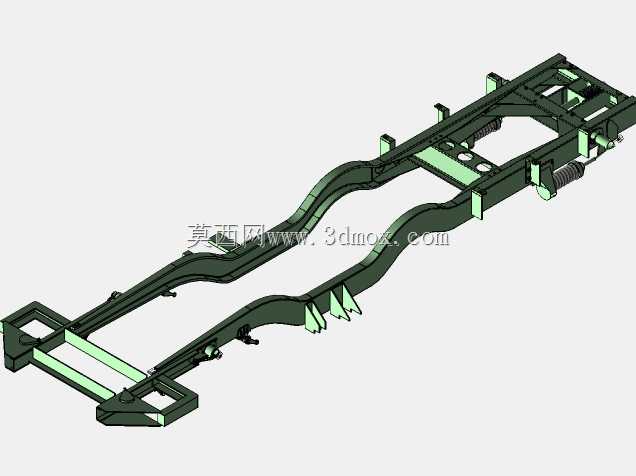

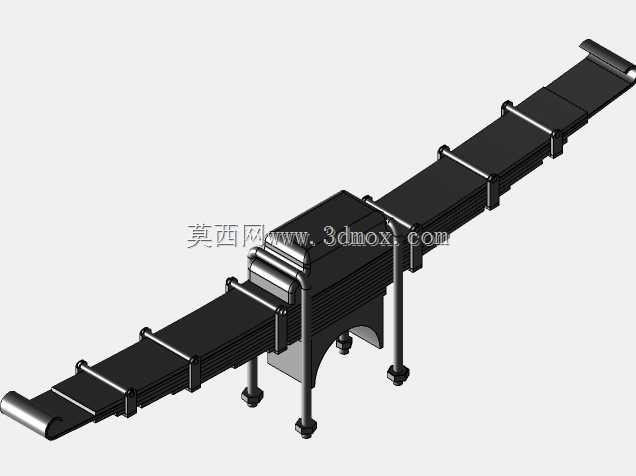

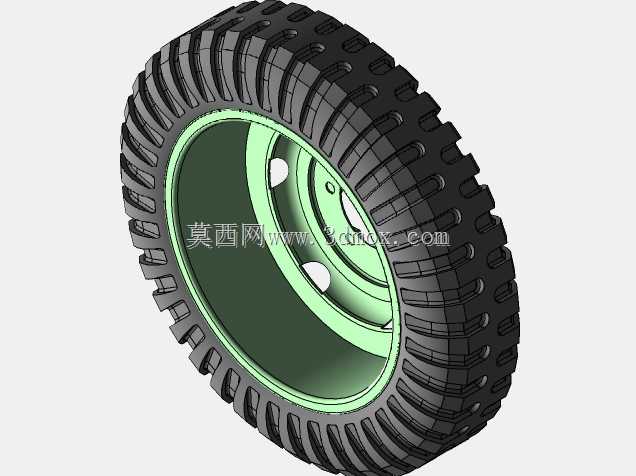

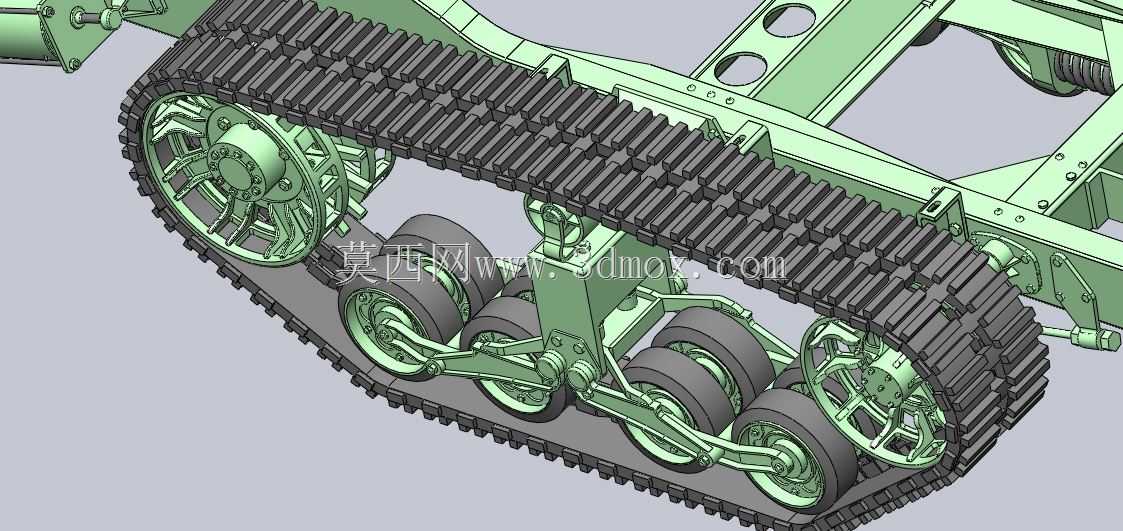

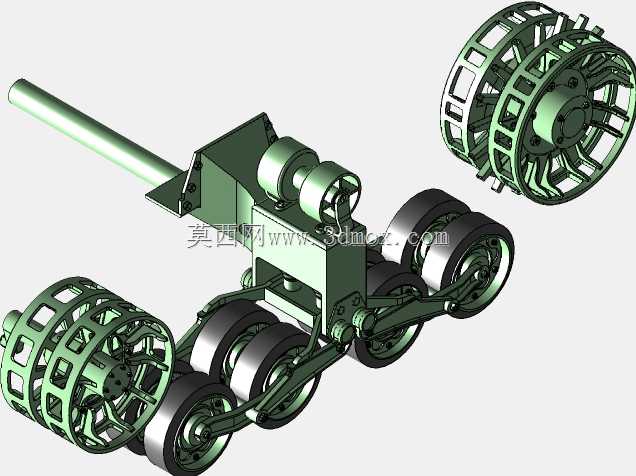

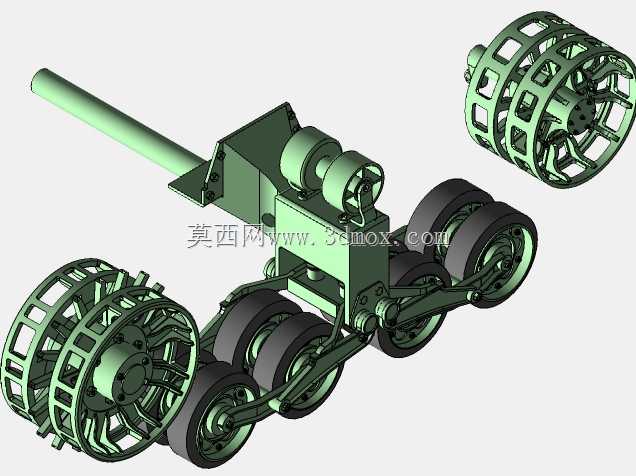

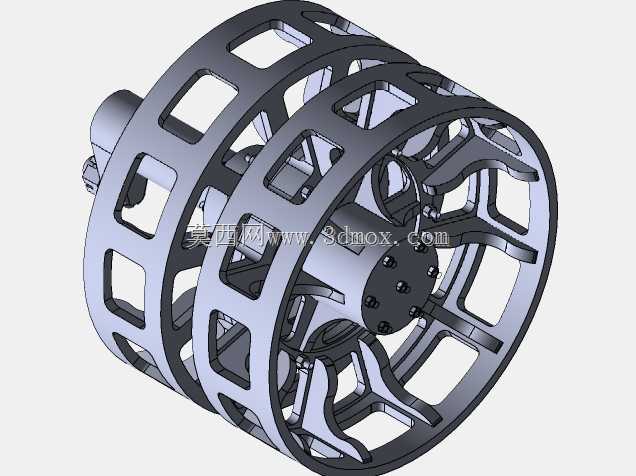

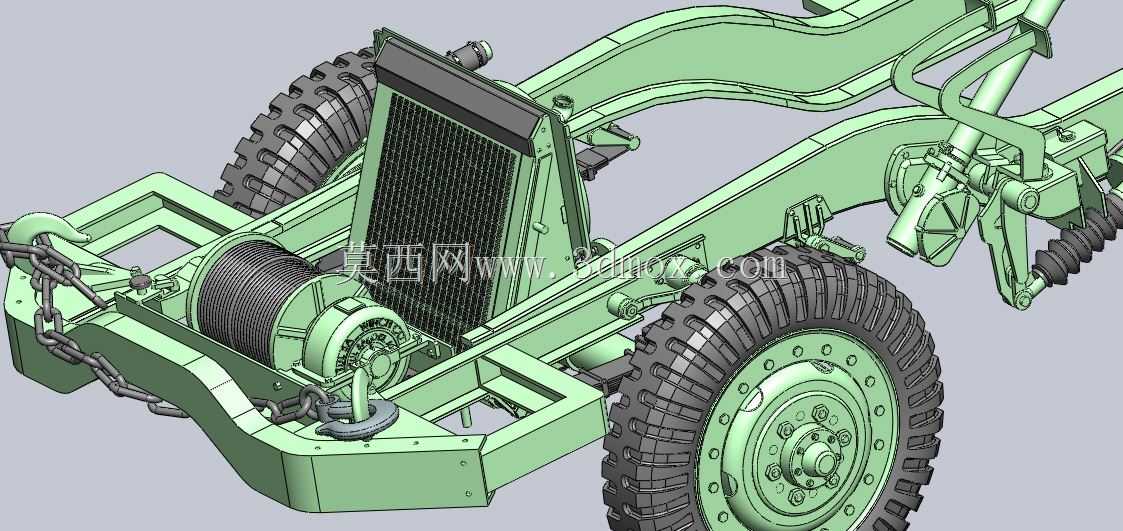

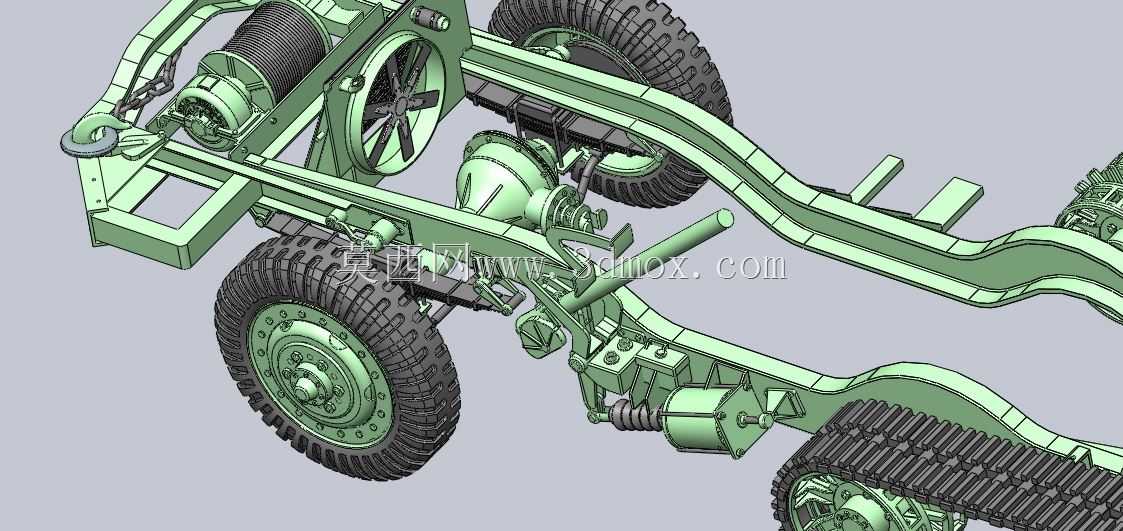

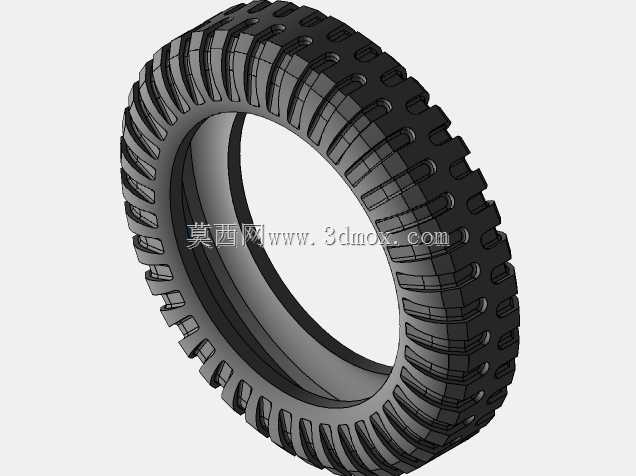

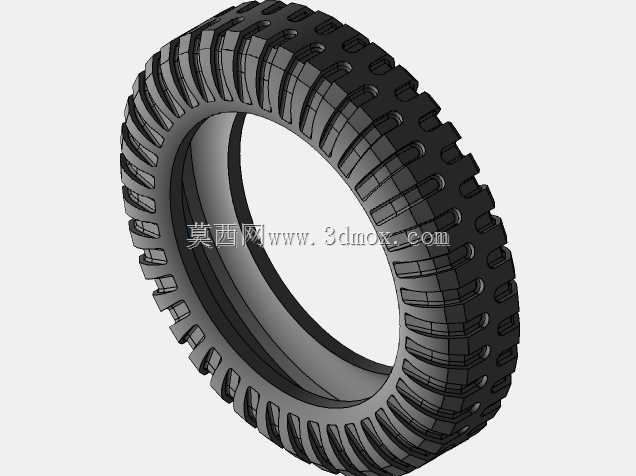

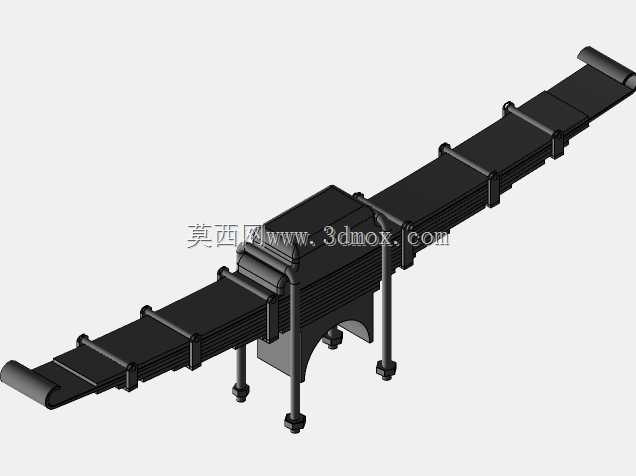

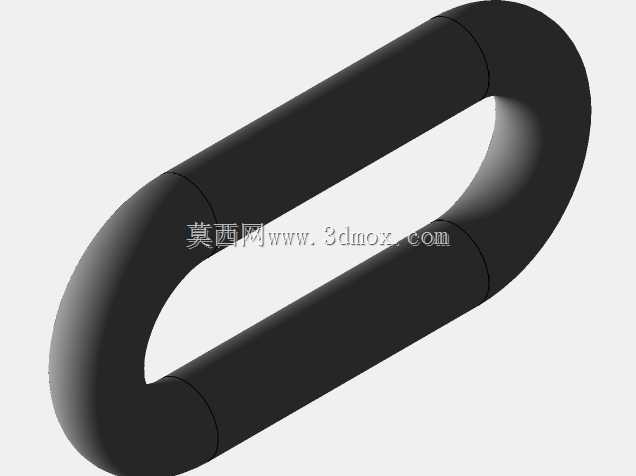

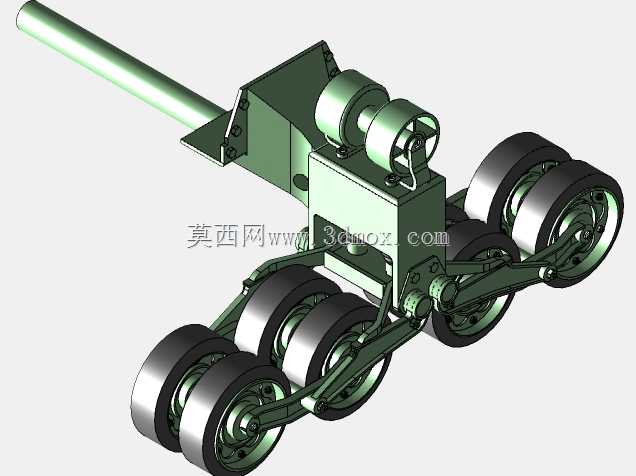

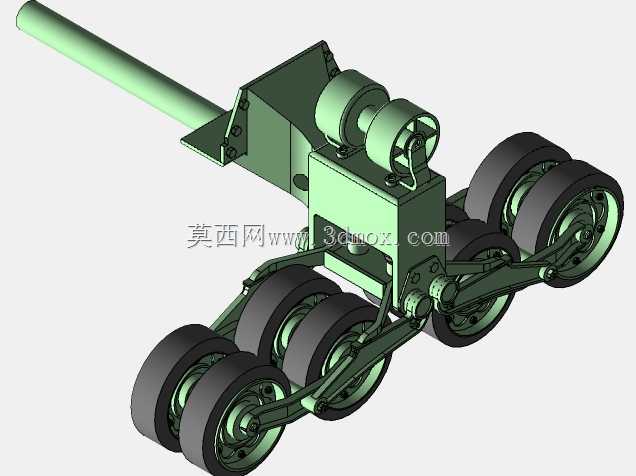

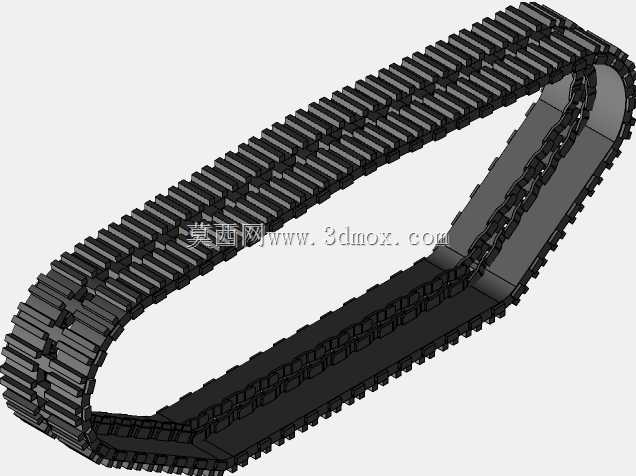

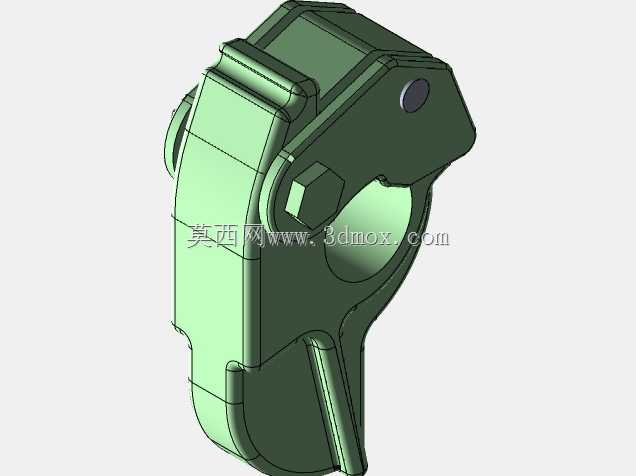

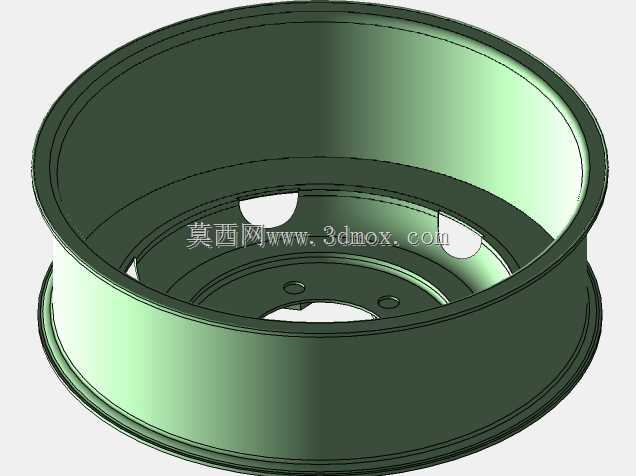

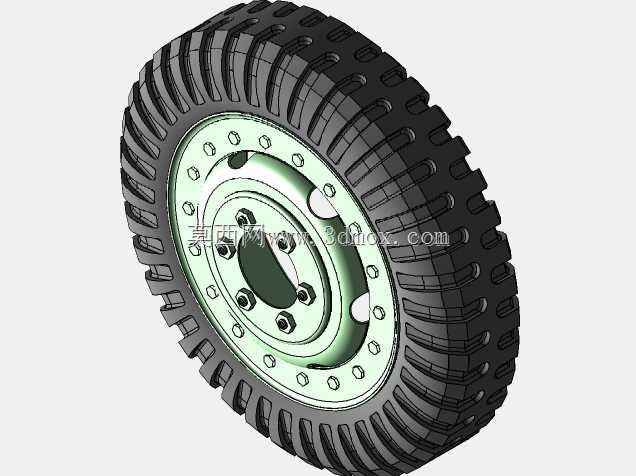

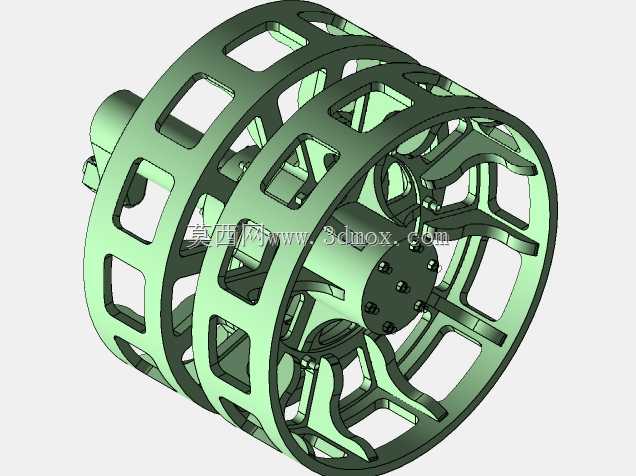

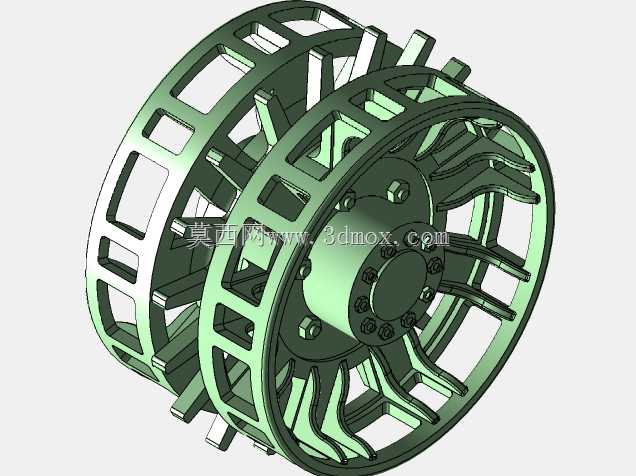

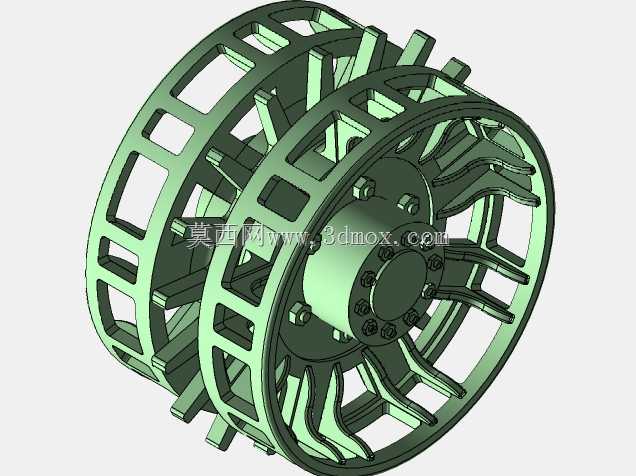

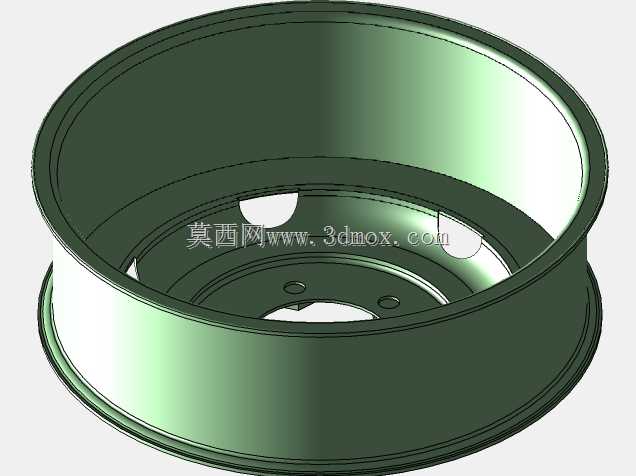

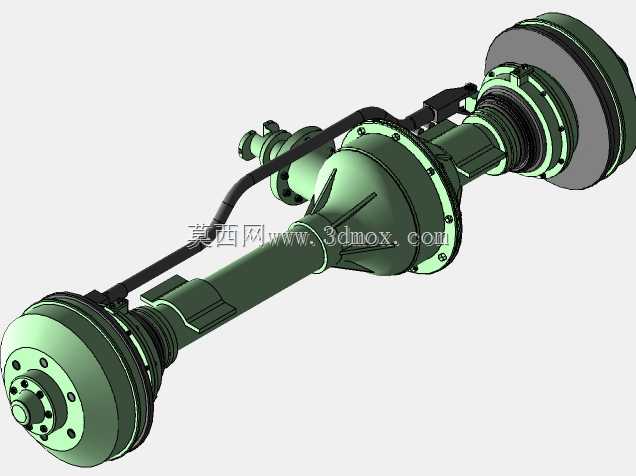

　　结构设计上，两根主纵梁构成整车承载骨架，横梁按载荷分布分段布置，在发动机舱、乘员舱下方和履带悬架附近形成不同密度的加强区域。前部轮式转向桥通过钢板弹簧或等效弹性元件与车架连接，转向节、轮毂、轮胎和制动安装位均按实车装配关系表达；后部履带段则包含驱动轮、负重轮、诱导轮、托带轮、履带板和张紧调节结构。履带环围绕轮系形成闭合路径，负重轮沿车架下方排列，将车体重量分散到较长的接地面积上，从而降低接地比压，这也是半履带车辆能够通过松软路面的关键。

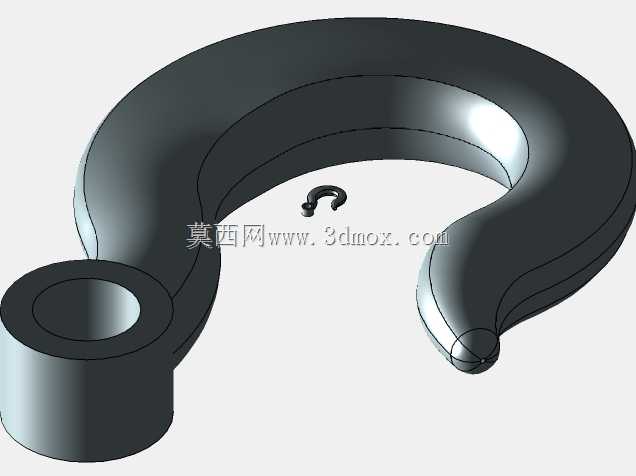

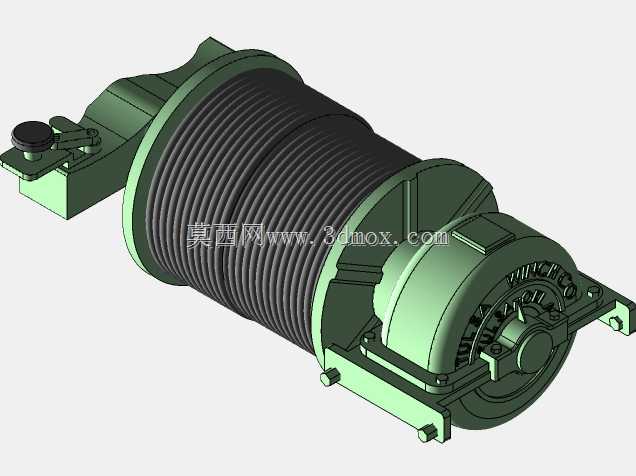

　　在实际战场场景中，该类底盘并不追求高速履带车辆的复杂越野性能，而是在公路机动、低等级道路通行和后勤维护便利性之间取得平衡。前轮负责驾驶员熟悉的转向操作，后履带提供推进力和附着能力；当车辆在湿滑路面起步或牵引火炮、挂车时，履带段可显著减少打滑。车架上方预留的平板区域可用于安装装甲车体、座椅、燃油箱、工具箱及牵引挂钩，前部和侧部的连接耳板则对应绞盘、拖曳装置、灯具和防护附件的装配。

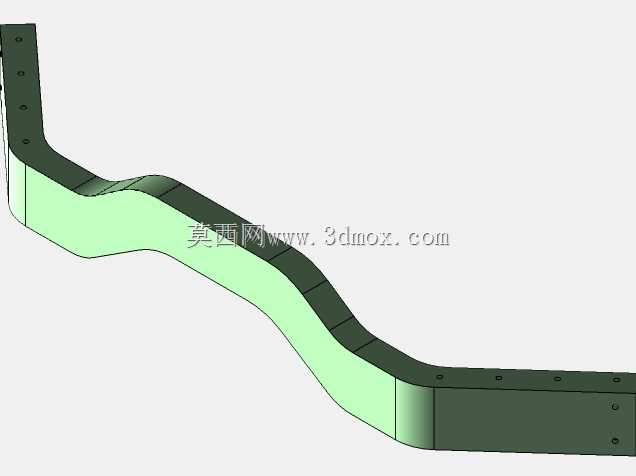

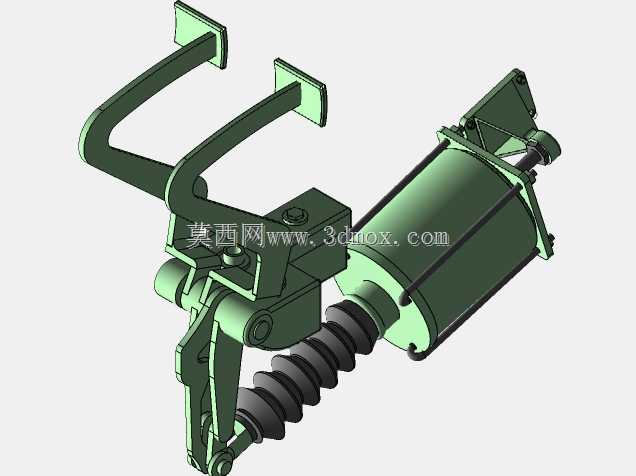

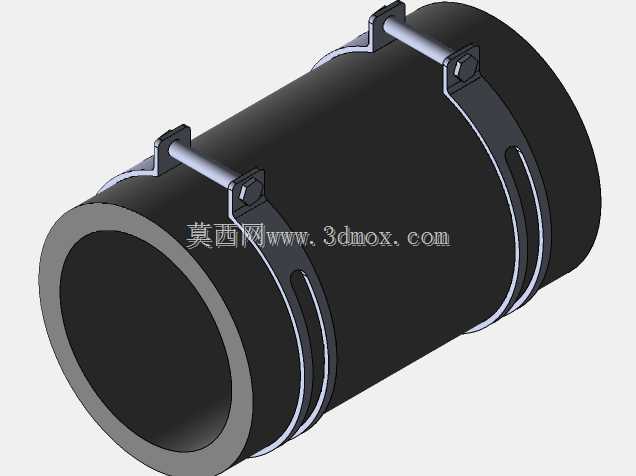

　　建模时需要重点控制车架中心线、前后桥位置、履带对称面和轮系轴线之间的关系。主纵梁并非简单直梁，局部随动力舱、转向机构和悬架高度产生弯折与抬升，横梁开孔和加强板位置要避让传动轴、制动管路与线束。前桥的 kingpin 倾角、轮距、轮胎包络和最大转角决定转向时是否与车架、翼子板发生干涉；后履带部分则要核对驱动轮齿节距与履带板节距的匹配，负重轮行程、缓冲元件压缩量和履带张紧行程共同影响行走系统的动态边界。

　　外形与安装边界方面，底盘前段以转向轮胎最外侧和前牵引点为主要轮廓，后部以履带外缘、驱动轮中心和后横梁为限制面。车架上平面的孔位、支座间距和梁体高度决定上部车体能否直接落装；悬架吊耳、骑马螺栓、限位块和减震器安装座需要保留足够拆装空间。履带侧方不能与车体侧板、挡泥板或储物箱发生摩擦，履带上方托带轮与车架横梁之间也要留出泥沙堆积和维修间隙。

　　从三维结构拆解来看，该模型适合用于军用车辆底盘教学、行走机构方案论证、悬架布置校核以及半履带传动原理展示。设计人员可据此检查轮履复合布局的载荷传递路径：前轮承受转向和部分垂向冲击，后履带组承担主要推进与承载任务，车架则把动力总成、车体载荷、牵引反力和悬架反力汇集到统一骨架上。对于改装设计而言，上部装甲舱体的重量变化会直接影响履带张紧、负重轮载荷分配和前桥附着重量，因此在增加武器站、装甲板或附加设备时，应同步复核梁体强度、悬架刚度和履带接地压力分布。

　　整体结构没有把外观蒙皮作为重点，而是清晰呈现了半履带车辆最有工程价值的底盘逻辑：轮式转向与履带推进组合，开放式车架便于维修，分段横梁适应多系统安装，后履带轮系兼顾承载、导向和驱动。通过该数模，可以直观理解车辆如何在公路机动性与野战通过性之间进行结构取舍，也能为类似轻型装甲底盘、特种牵引底盘和轮履复合运输平台的布置提供参考。
