复古宾利经典汽车底盘车架结构

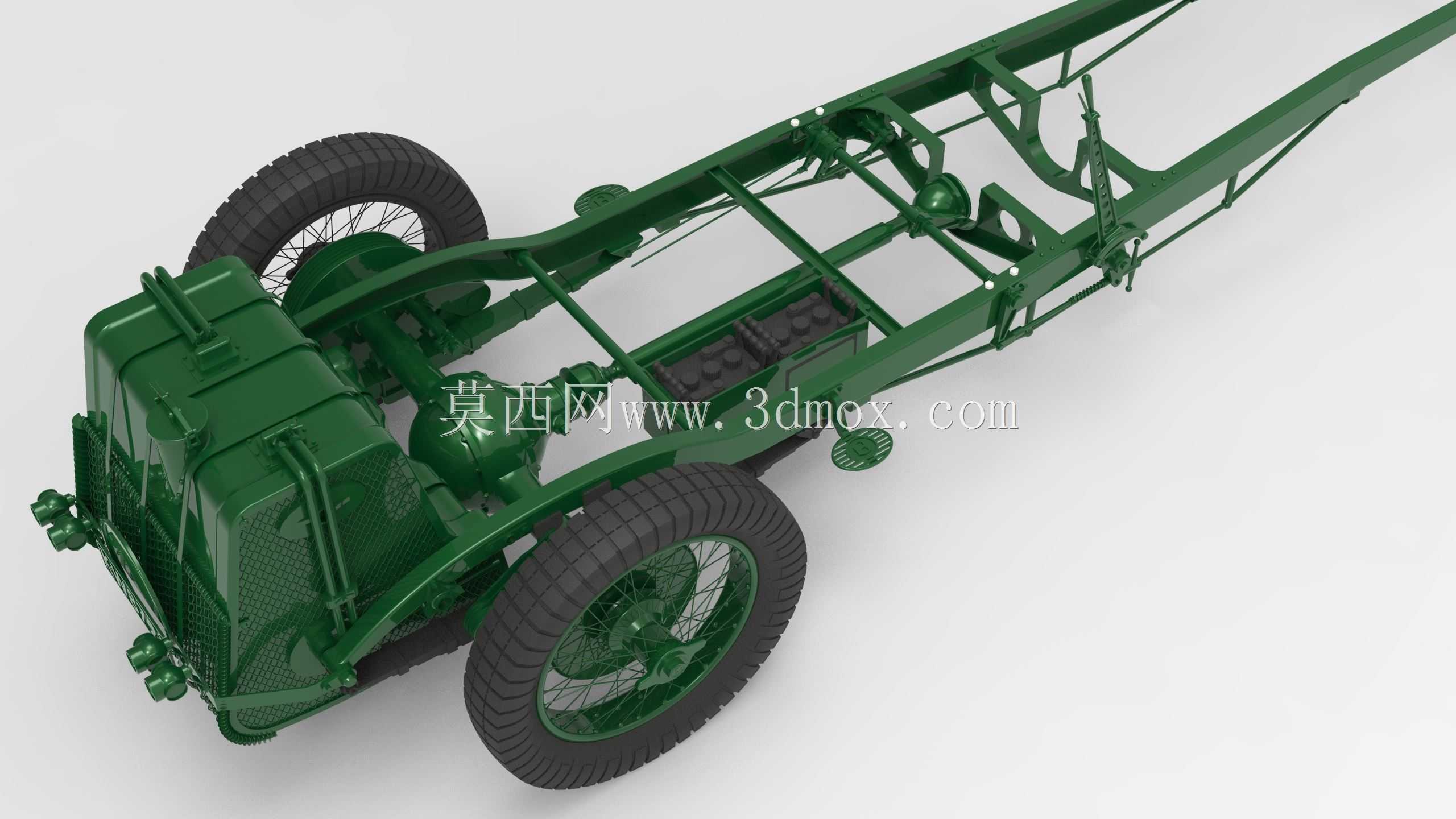

　　该三维结构围绕早期豪华乘用车的承载底盘展开，重点还原了纵梁、横梁、行走机构、动力附件与车载储能部件之间的装配关系。模型以绿色涂装呈现主体车架，两根长纵梁从前部一直延伸至车尾，中部通过多组横梁形成梯架式承载结构。此类布局在复古车型中较为常见，优点是结构直观、维修开口大，发动机、变速器、传动轴、油箱、蓄电池以及悬架部件均可沿纵梁两侧和横梁之间布置，便于在整车开发阶段校核拆装路径与维护空间。

　　从实际用途看，底盘车架承担整车弯曲与扭转载荷，车轮受到的冲击先经轮胎、轮辋、轮毂和悬架传递至车架，再由纵梁分散到车身与各安装点。模型中前后轮均采用大直径轮胎和钢丝辐条轮辋，这种配置与老式乘用车追求较高通过性、缓和粗糙路面冲击的需求相匹配。轮辋、制动鼓、转向节、板簧支座和横梁连接位均保留了较明确的几何关系，可用于观察早期汽车底盘如何在有限制造工艺下兼顾承载、转向与减振。

　　前部区域布置有体积较大的箱体式电池组件，外形带有加强筋、盖板、固定带和安装支脚。该部件并非孤立造型，而是通过支架与车架前段连接，周边预留了线束、检修和紧固空间。对复古车型而言，蓄电池位置需要兼顾重心、散热、防振和维护便利性；前置方案虽然占用车头空间，但接线距离短，拆装时可从侧面或上方操作。建模时应重点保证箱体底部支撑面与车架安装面贴合，固定带压紧点不能与盖板棱边干涉，接线柱附近也要留出工具旋转角度。

　　悬架部分体现了老式汽车底盘的典型特征。车轮通过刚性桥体、弹性元件和连接支座与车架相连，纵梁下方设置多处吊耳和缓冲座，用于承受纵向力、侧向力及垂直冲击。设计这类结构时，不能只看静态装配位置，还要考虑车轮上下跳动后的边界变化：轮胎与翼子板、纵梁、转向拉杆之间需保留足够间隙；板簧或等效弹性元件在压缩、伸张过程中不能与横梁、制动管路发生摩擦；吊耳销轴的同轴度会直接影响装配难度和后期异响概率。

　　车架中段的横梁并非简单等距排列，而是根据部件承载需求设置不同截面与开孔。部分横梁承担动力总成支撑，部分横梁用于提高扭转刚度，还有一些开孔和支架用于固定管路、线束或踏板机构。梯架结构的优势在于修改成本低，但若横梁间距过大，纵梁在局部集中载荷处容易产生附加变形；若横梁过密，则会增加重量并压缩部件布置空间。因此在三维设计中，需要结合发动机悬置点、乘员载荷、油箱或电池安装点以及牵引受力路径综合确定横梁位置。

　　外形尺寸与安装边界是该类模型用于教学和结构复盘时的重点。整车底盘较长，前轮转向角、后轮跳动范围、车架离地高度以及前后悬比例都会影响通过性和总布置。模型中狭长纵梁向车头方向延伸，形成明显的前悬结构，前部附件与车轮之间的侧向间隙需要在转向极限状态下复核。轮胎外径较大，轮拱和车架侧梁之间的空间不能按静止姿态简单判断，应在悬架压缩、转向偏转和车身侧倾等组合工况下检查最小距离。

　　从建模思路看，作品适合用于复古汽车底盘装配关系展示、机械结构课程演示以及经典车修复方案讨论。观察时可先沿纵梁识别主承载路径，再依次查看车轮、悬架、转向、电池和横梁的连接方式。对于结构设计人员，该模型提示了老式梯架底盘在布置上的核心逻辑：先确定车架主线和硬点，再布置大尺寸部件，最后补充支架、紧固件和检修空间。整个结构不以复杂曲面为重点，而强调承载路径清晰、部件层级明确、安装关系可追溯，能够帮助从业者理解经典汽车底盘从机械功能到空间边界的完整设计过程。
