SE5a战机水冷引擎立式散热总成

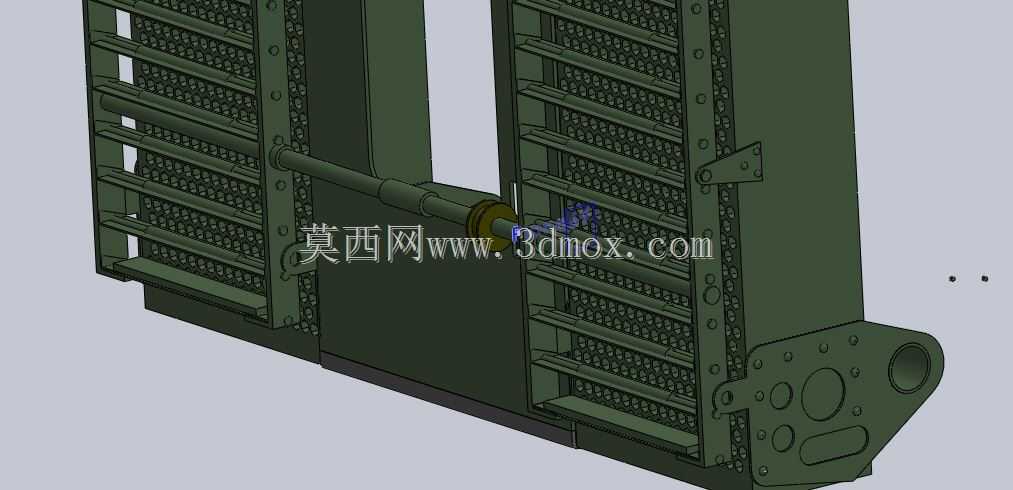

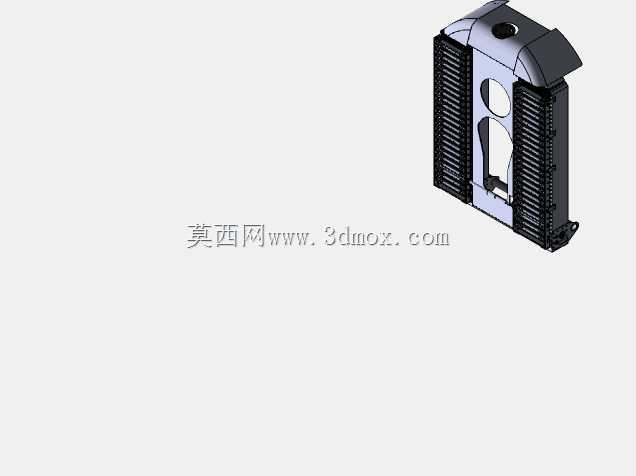

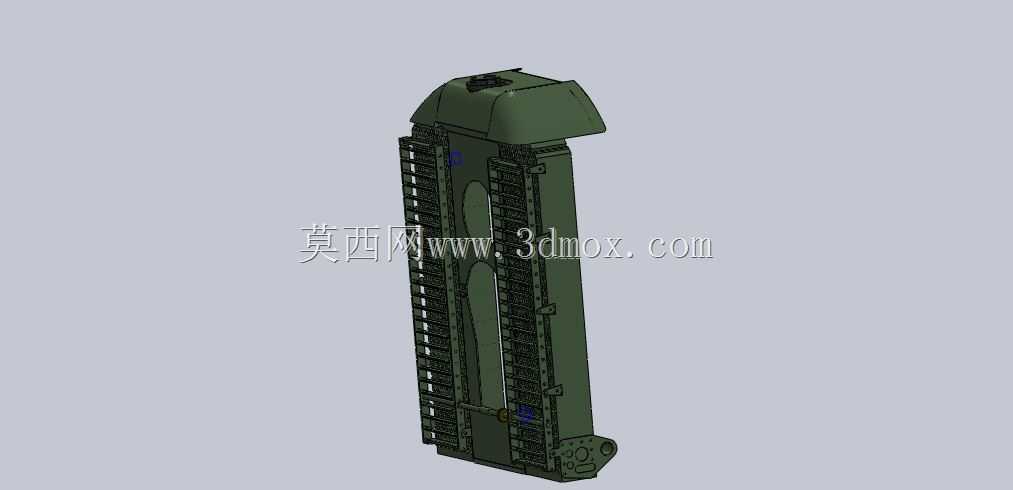

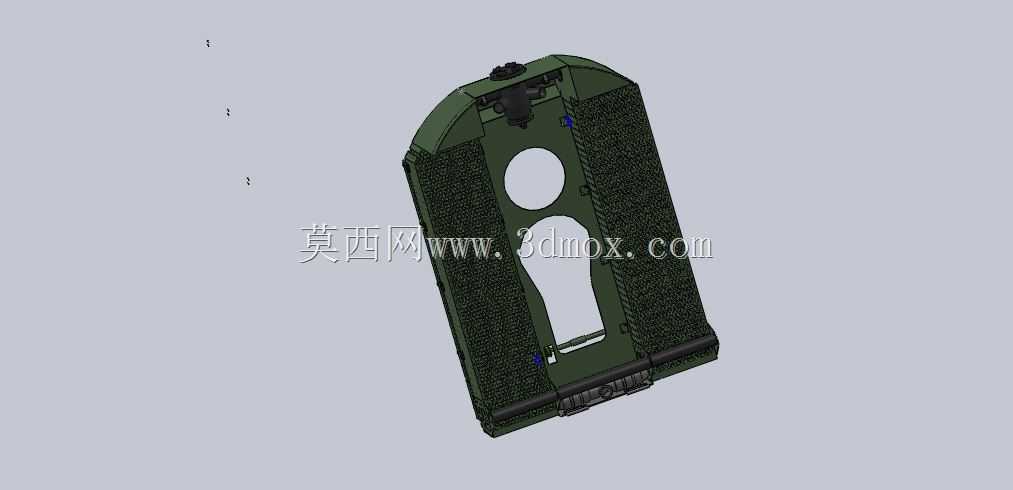

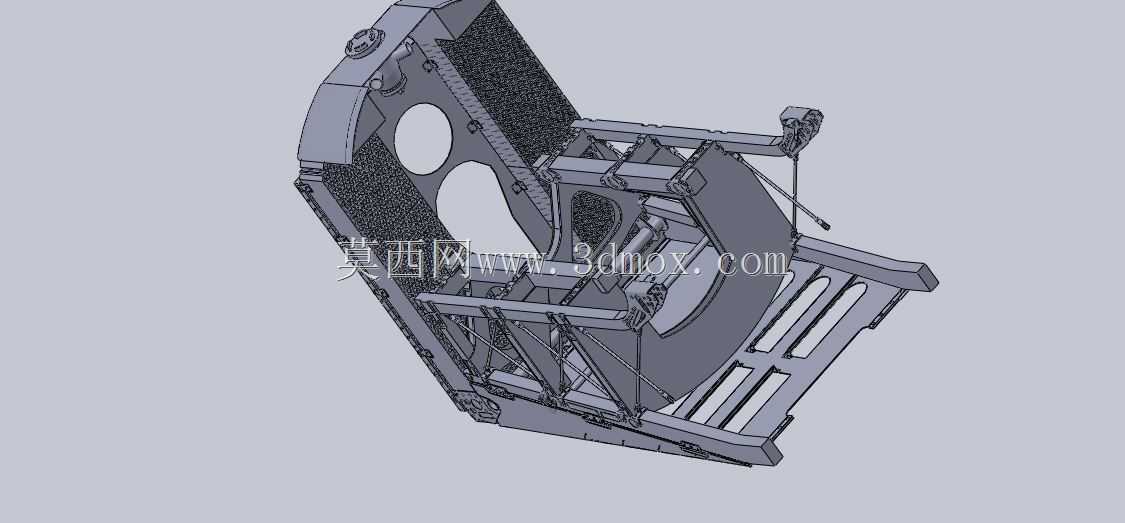

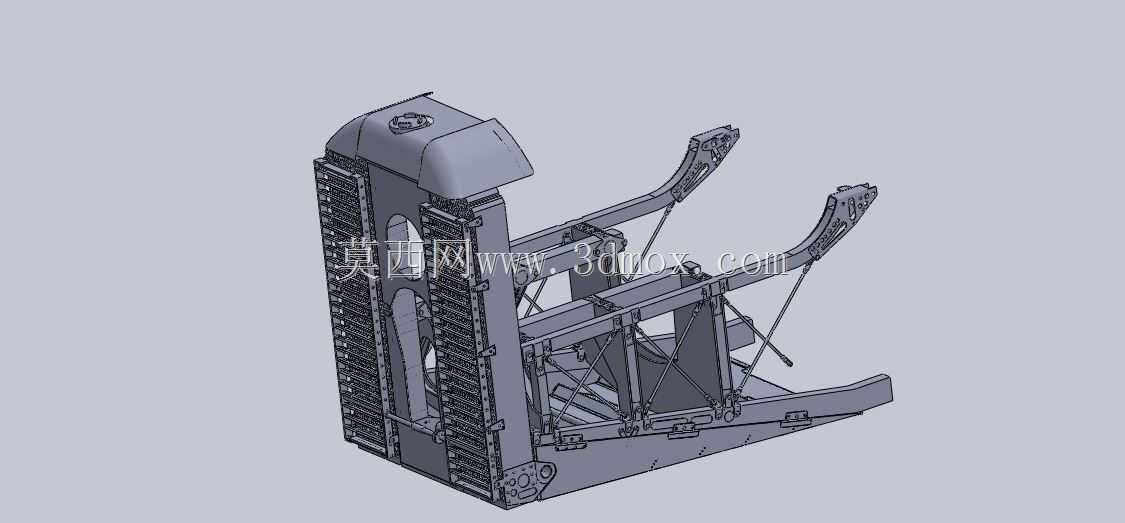

　　这套立式长条形散热总成是一战SE5a单发双翼战斗机动力冷却回路的核心外露部件，布置在机头发动机舱与前机身衔接的两侧迎风位置，直接利用飞行迎面气流完成冷却液热交换，是早期航空活塞动力装置不可或缺的热管理构件。从整机布局来看，该散热器采用狭长竖置构型，整体轮廓贴合SE5a前机身的蒙皮折线，上端做圆弧收边过渡对接发动机整流罩，下端预留管路接口与机身承力框架连接，两侧排布密集的竖向散热鳍片阵列，中间预留贯通的气流通道，既最大化迎风换热面积，又尽可能降低突出机身带来的附加气动阻力。结构设计上，散热器主体分为芯体、上下集流腔、安装固定边、整流外罩四个部分：芯体区域的鳍片沿竖向等距排布，每一片鳍片都带有冲压成型的导流翻边，

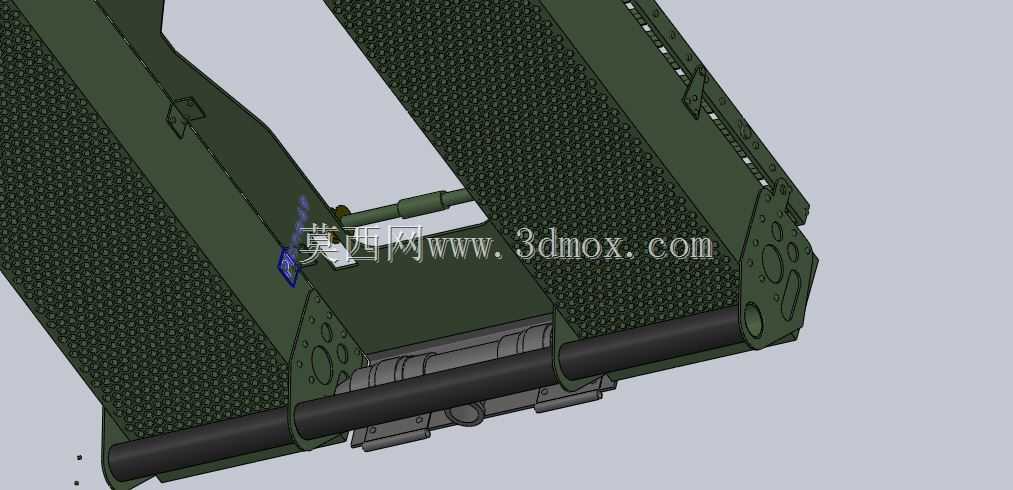

　　气流从机身正面进入鳍片间隙后沿竖向顺畅流过，不会出现局部涡流死区；上下集流腔分别承接发动机缸体出水与回水管路，腔室截面做渐变扩压设计，让冷却液在整个芯体宽度方向均匀分配，避免边缘区域流量不足导致局部过热。安装边界方面，散热器左右两侧预留了连续的安装凸缘，凸缘上按间距布置螺栓过孔，可直接固定在机身前部的木质承力隔框上，凸缘与蒙皮之间加装耐油橡胶密封垫，既防止飞行中雨水灌入机身内部，也能缓冲发动机运转带来的高频振动，避免硬连接出现焊缝疲劳开裂。下端的管路接头采用法兰对接形式，接口位置预留了足够的扳手操作空间，地勤在机场外场维护时不需要拆解周边整流罩即可完成水管拆卸、冷却液排放与滤芯清理作业。实际工况中，

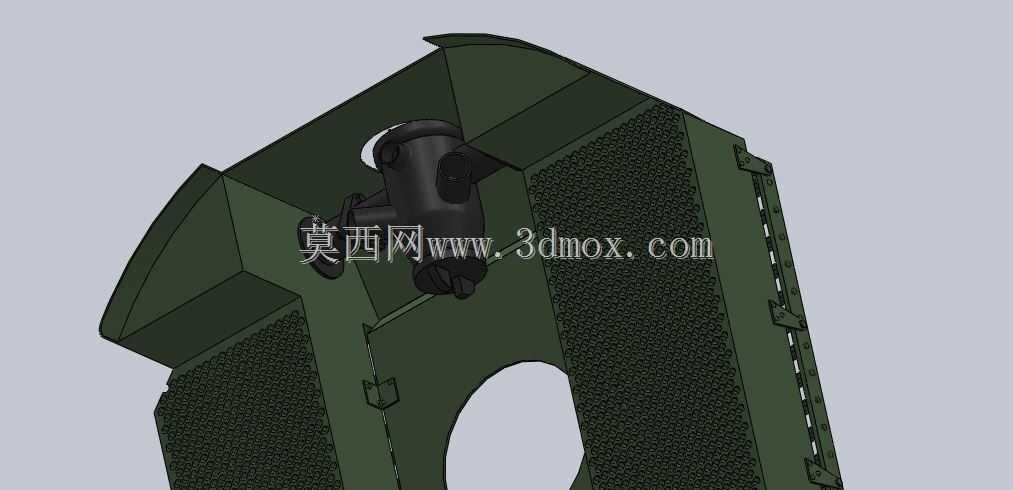

　　SE5a战机执行低空巡航与空战机动时，发动机长期处于大负荷运转状态，冷却液带出的大量热量必须通过该散热器快速散出，竖置布局的另一个优势是利用热气流自然上升的烟囱效应，在地面低速滑行、迎面风速不足时也能维持基础散热能力，减少地面热车阶段的冷却液沸腾风险。外形细节上，散热器上端的整流罩做了圆滑的帽状收口，和机头发动机的金属蒙皮顺滑衔接，没有突兀的直角台阶，能大幅降低干扰阻力；芯体两侧的边框采用折弯成型的薄钢板加强，既保护脆弱的散热鳍片在地面维护、野战转场过程中不会被杂物磕碰变形，也为整个总成提供足够的纵向抗弯刚度，避免战机做大过载机动时散热器出现横向晃动。从三维结构建模的角度拆解，

　　该总成的建模难点集中在密集鳍片的阵列排布与曲面整流罩的过渡匹配：鳍片单体厚度极薄，阵列数量多，需要先绘制单片鳍片的冲压轮廓，再沿芯体长度方向按固定间距实例化阵列，同时保证每一片鳍片与上下集流腔的焊接面完全贴合，不存在间隙错位；上端整流罩是多曲率拉伸曲面，需要先搭建主体轮廓线架，通过放样生成主体曲面后再和下方的直边芯体做相切过渡，最后在曲面边缘翻出安装止口，匹配机身蒙皮的搭接公差。在维修替换场景中，该散热器属于易损外露部件，战机起降过程中跑道扬起的碎石、空中飞行的微小异物都可能打弯鳍片，建模时完整还原了每一片鳍片的独立结构，维修人员可以根据损伤情况单独校正或更换局部鳍片，不需要整体报废整个散热总成。整套结构没有复杂的内部运动机构，所有功能都依托流道设计与气动布局实现，在早期航空工业加工条件下，全部构件都可以通过薄钢板冲压、锡焊焊接完成量产，不需要精密加工设备，完全适配一战时期的飞机制造工艺水平，也能在前线野战机场完成快速抢修更换。
