一战SE5a战斗机前部机身承力框架

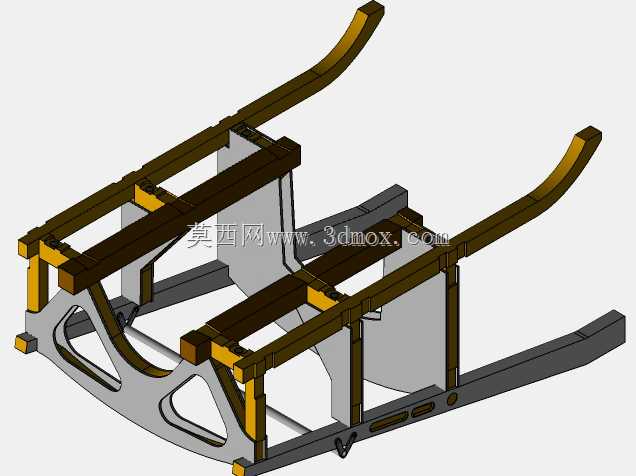

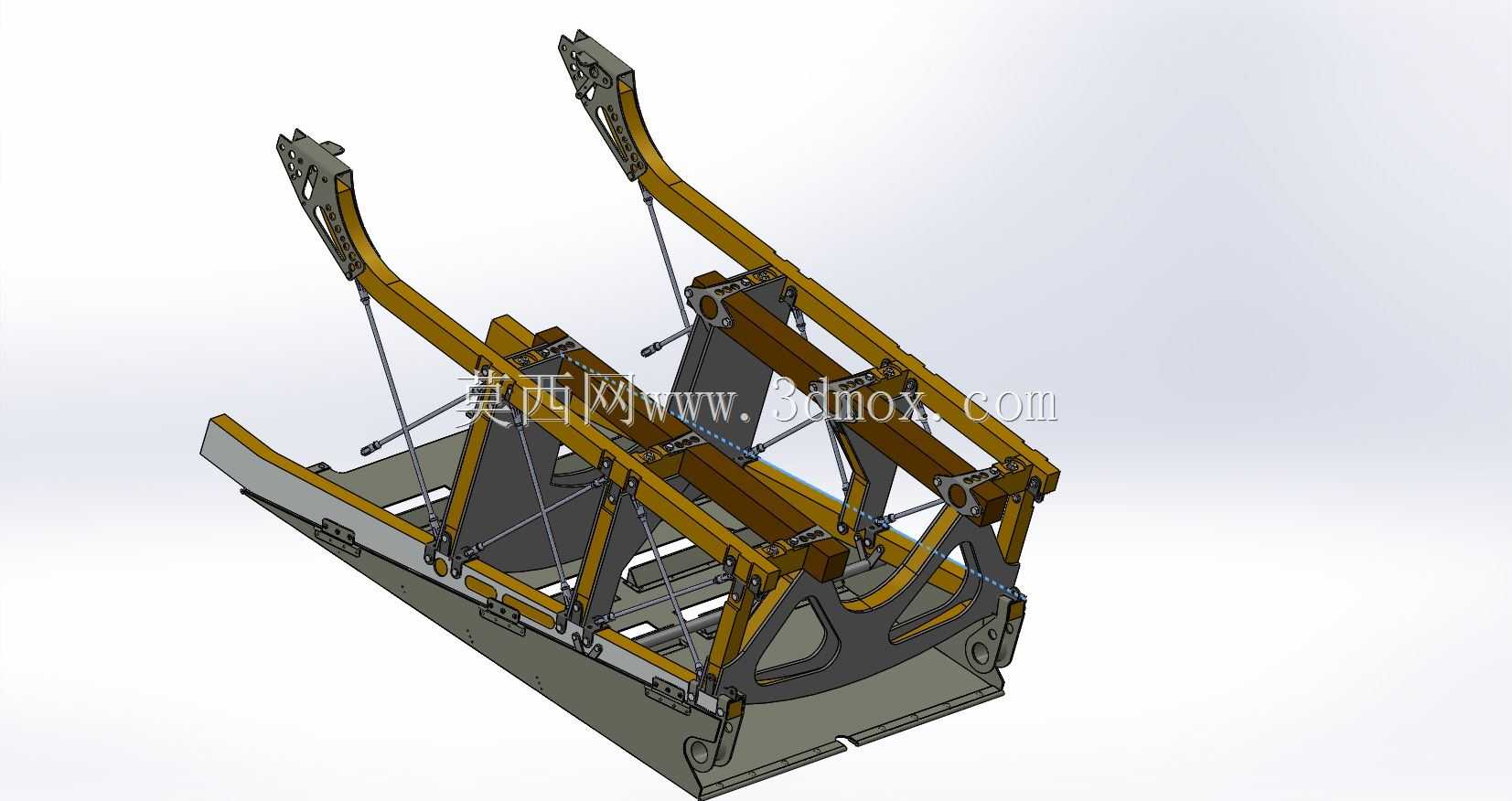

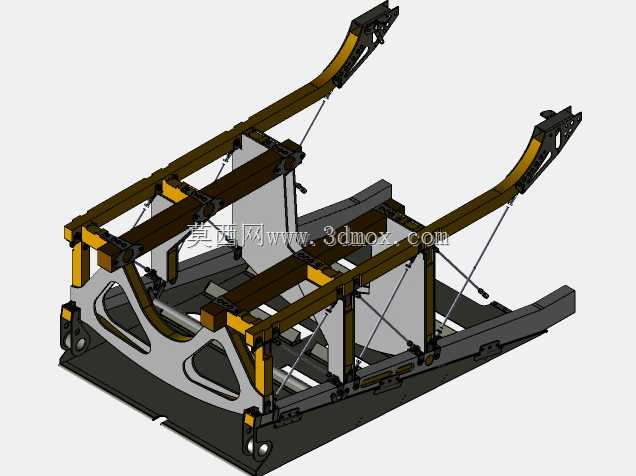

　　这套三维结构呈现的是早期单发双翼战斗机机头至座舱段的承力骨架，对应皇家飞机制造厂S.E.5系列机型的前部机身。从工程视角看，它并非封闭蒙皮外壳，而是一套由纵向主梁、横向隔框、斜向张线和金属连接角件共同组成的空间桁架，负责把发动机载荷、机翼升力、起落架冲击和尾翼操纵力汇集并传递到整段机身上。

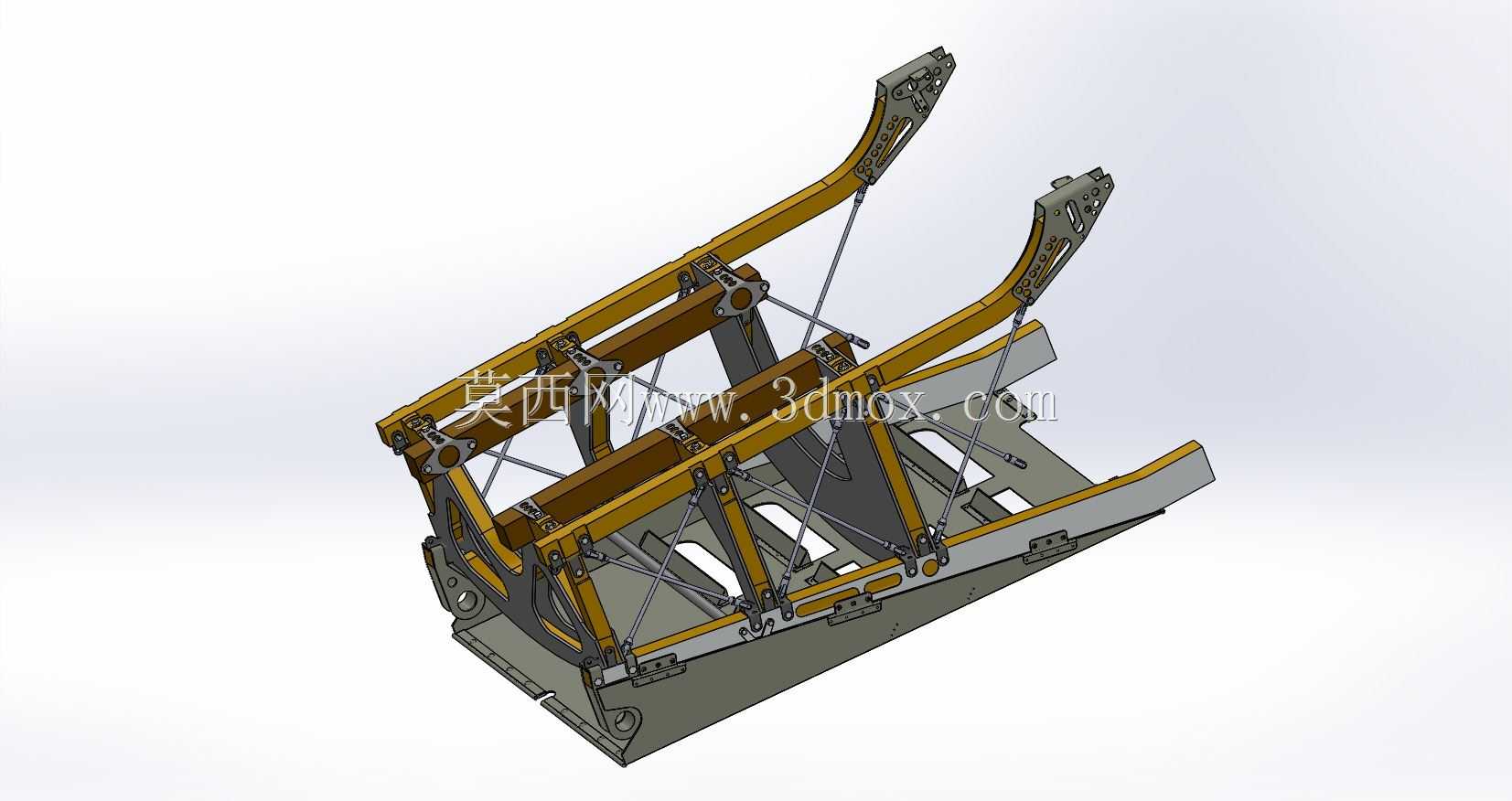

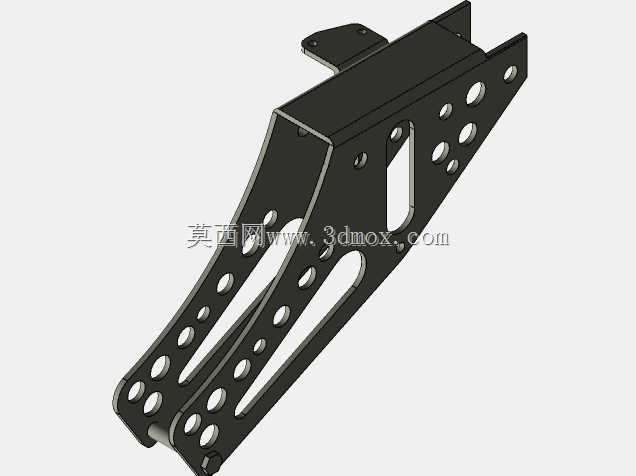

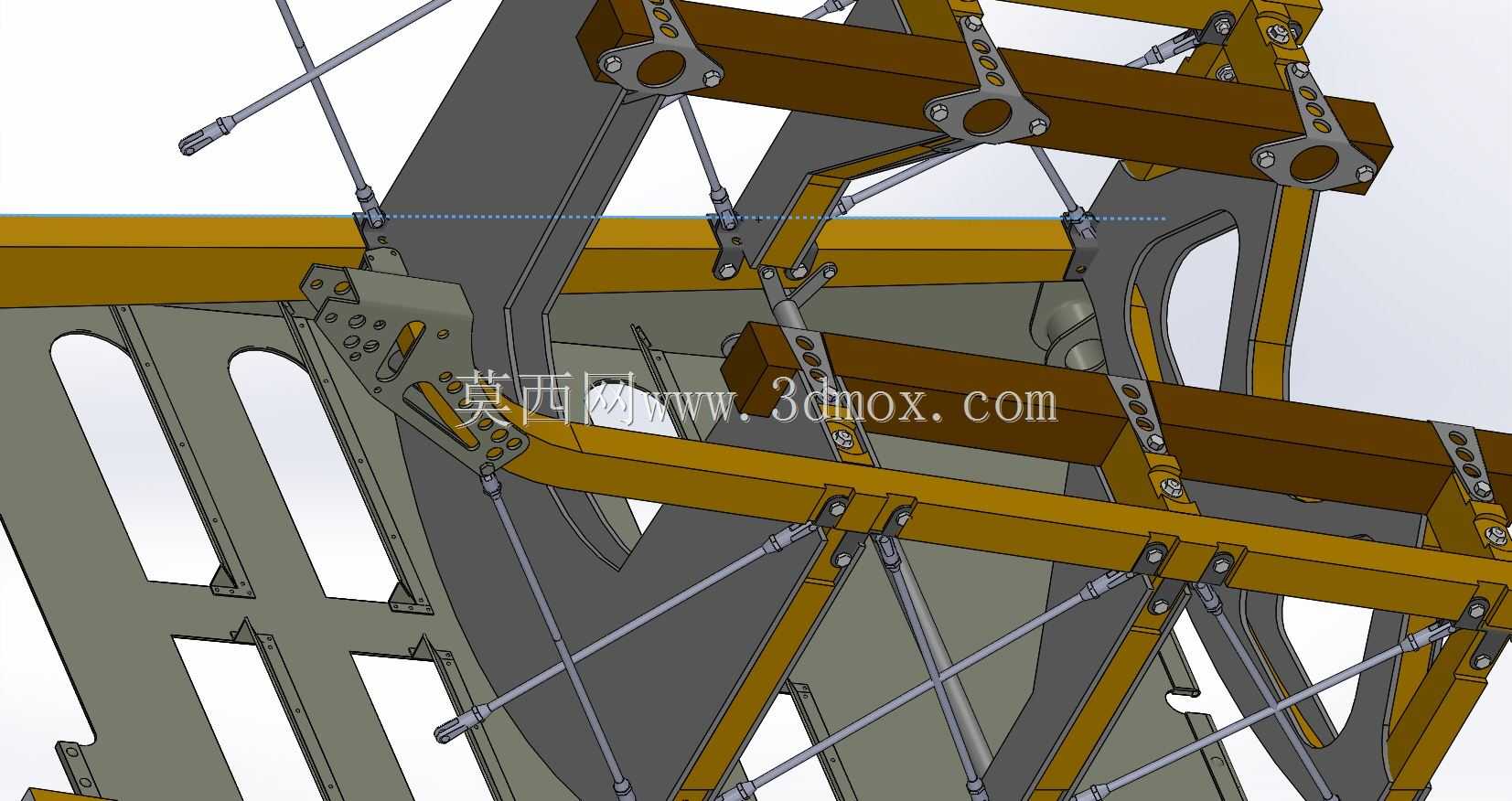

　　在实际使用场景中，这类前部机架处于全机受力最复杂的区域。前端直接对接发动机安装架与防火墙，承受螺旋桨转动带来的扭矩、振动和拉力；上部两侧伸出的支架用于连接上机翼的翼间支柱和张线，把双翼升力导入机身；下部则预留发动机架、散热器、油管和仪表板的安装边界。由于一战时期飞机大量采用木材与钢管混合结构，模型中黄色构件对应承力木质纵梁或层压木梁，灰色件为金属接头、底板和防火墙区域，细杆则模拟张线与撑杆，这种布置能在极低重量下获得足够的刚度。

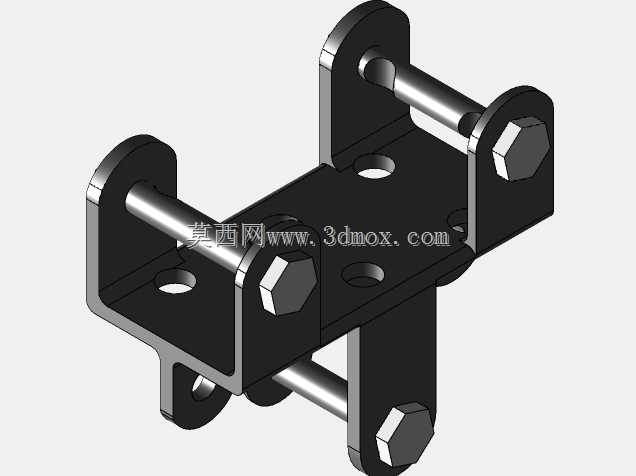

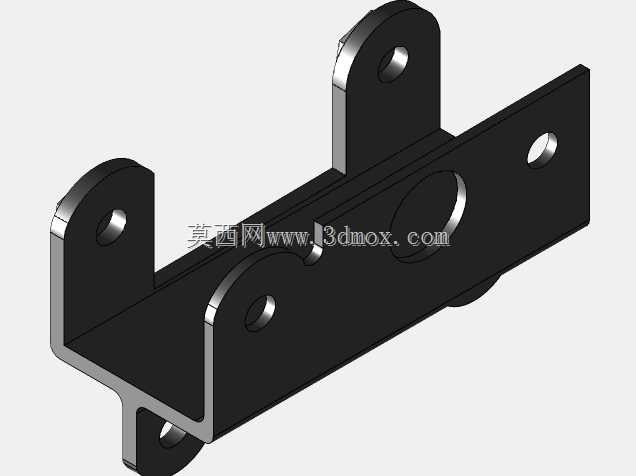

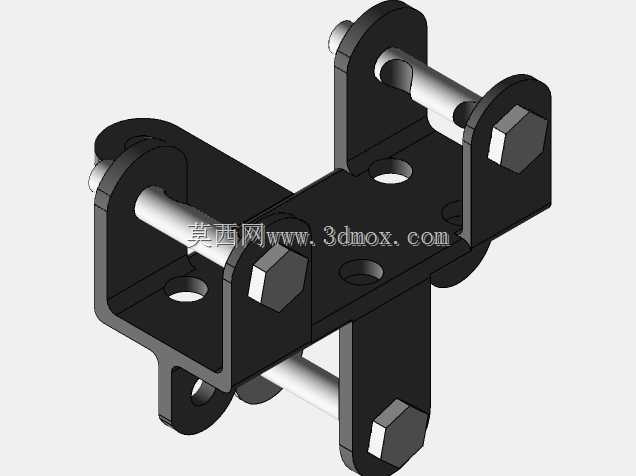

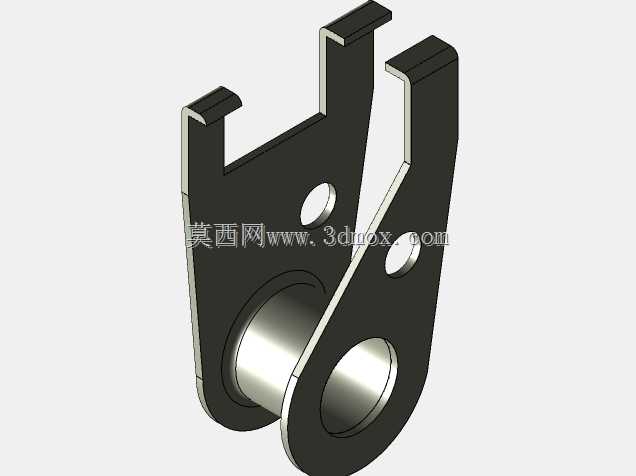

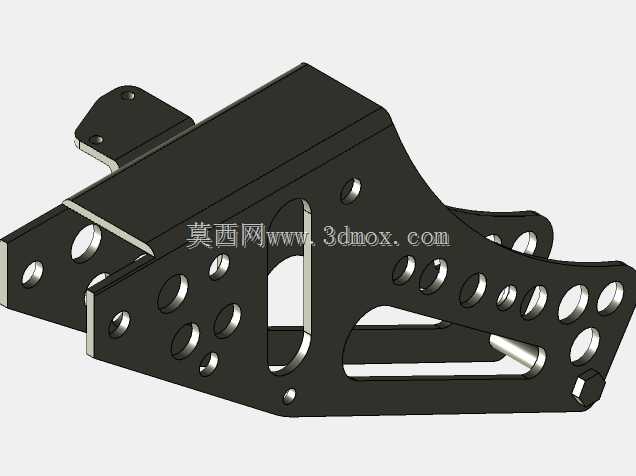

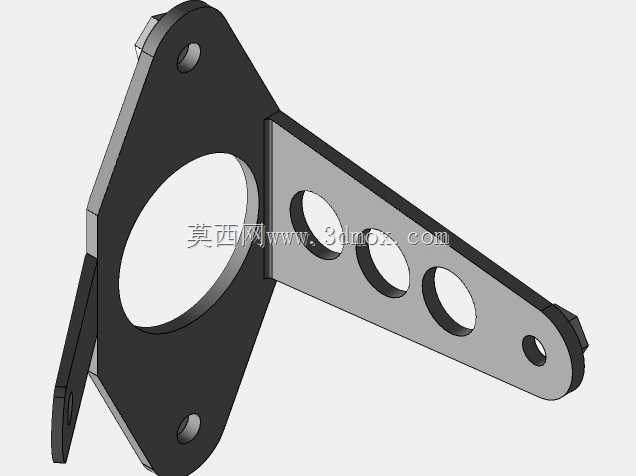

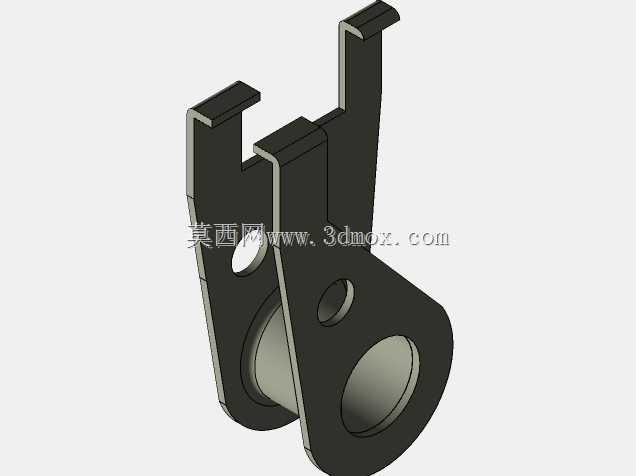

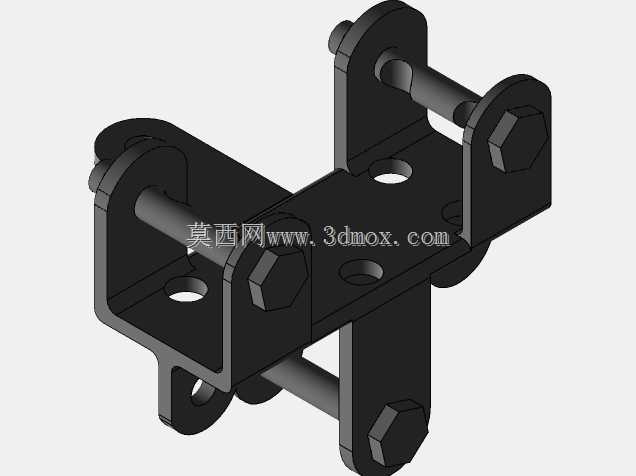

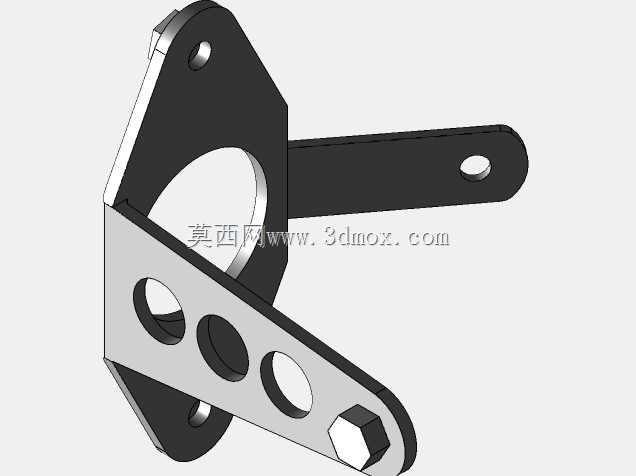

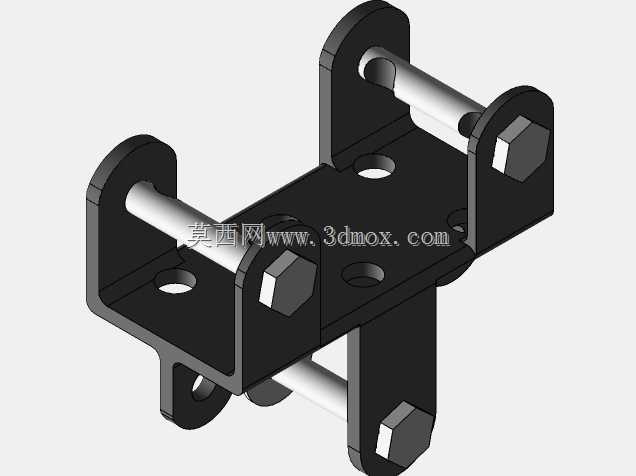

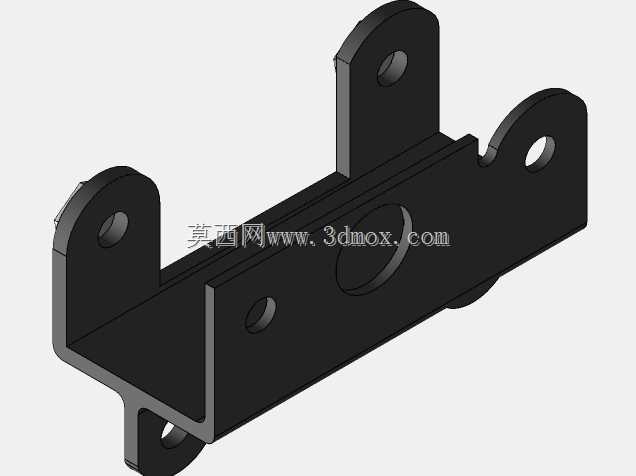

　　设计思路上，前部机身没有追求实体箱体的抗弯能力，而是利用三角形桁架抑制变形。两根主纵梁沿机身方向贯穿，承担弯曲和轴向载荷；多组横向隔板确定机身截面形状，并为发动机、操纵杆、座椅和燃油系统提供定位；斜拉张线预紧后，可显著减少机架在拉升、侧滑和着陆时的扭转变形。金属接头集中布置在载荷交汇点，避免木材在开孔和反复受力处发生劈裂，这也是早期木制飞机维修和制造中的典型处理方式。

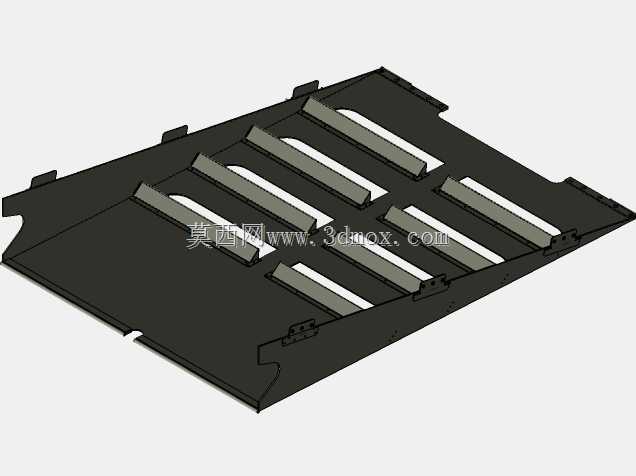

　　从外形尺寸与安装边界看，该段机架前窄后宽，上部随发动机整流和座舱视线需要形成开放轮廓，下部底板提供较平整的设备安装面。前端接口需与发动机架、防火隔板和机头整流件协调；上部双耳支架和铰接点对应翼间支柱、张线锚点及机枪安装区域；侧面与下方的开孔、凸耳和支座则用于布置散热器、管路、控制线束和座舱附件。建模时若继续深化，应重点核对各铰点中心距、张线走向、梁截面尺寸以及金属接头包络，否则后续总装时容易出现翼柱干涉、张线角度错误或发动机维护空间不足的问题。

　　对于结构设计人员，该模型的价值在于直观展示早期轻型飞机如何以低功率、低材料强度实现高可靠性：承力路径清晰，构件少而分工明确，连接件位置服务于载荷传递。对于三维建模从业者，制作时应避免把机架当成单纯外观件，需保留梁、框、张线和接头之间的装配关系，保证隔框间距、支点同轴度和安装面方向符合整机协调逻辑。这样的前部机身既可用于航空史机型复原，也可作为轻型桁架式机体结构、张线支撑体系和老式飞机维修复刻的参考样件。
