装甲车载动力舱轴流散热风机总成

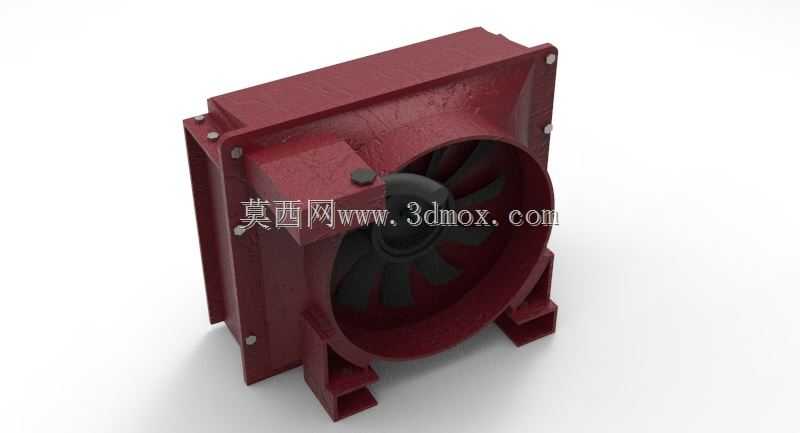

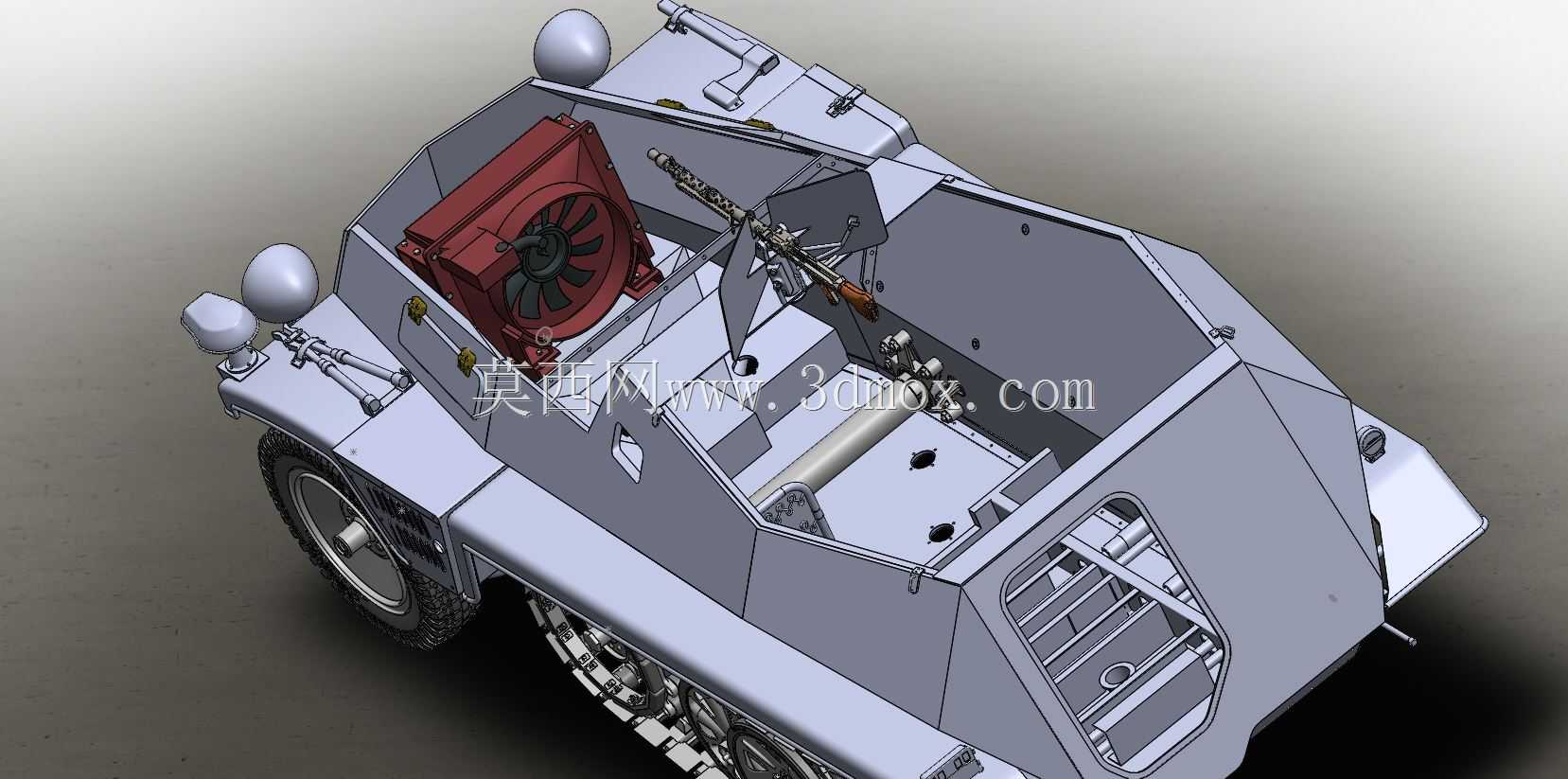

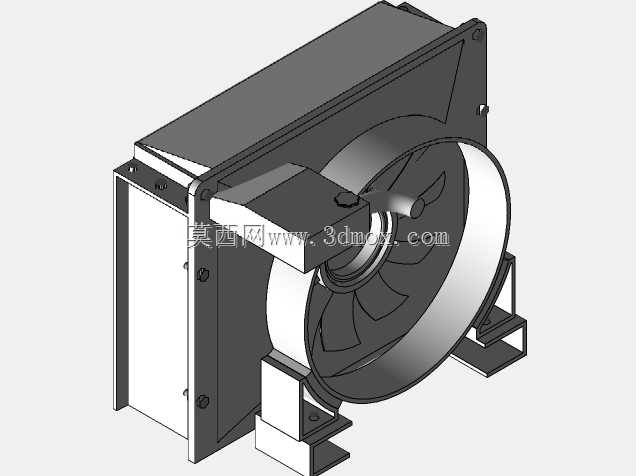

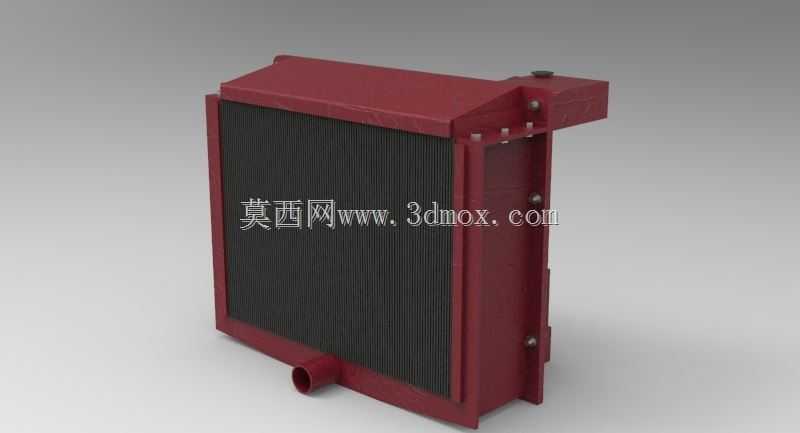

　　在履带式装甲车辆动力舱的热管理布局中，散热风机是保障动力单元持续输出功率的核心辅件，本次拆解建模的这款方形壳体轴流风机，多用于二战谱系装甲载具的冷却回路，直接为水冷系统的散热器提供强制对流风源，抵消柴油机高负荷运转时堆积的辐射热与换热余温。从整机安装边界来看，风机采用方形法兰外框结构，四个角位预留沉头安装孔，可直接贴附在散热器芯体的迎风面或动力舱隔板预留位，框体底部延伸出两个L型支撑脚，支撑脚自带开孔，既可以通过螺栓锁附在舱内横梁上分担整机重量，也能在颠簸工况下限制风机径向窜动，避免叶轮与风圈发生刮擦。整机轴向厚度控制在紧凑区间，适配装甲车辆动力舱内部狭窄的安装空间，不需要额外占用管线排布的冗余位置，方形外框的边长尺寸与主流装甲车辆散热器的迎风面尺寸匹配，安装时不需要额外制作转接风道，风路对接后漏风损失极低。

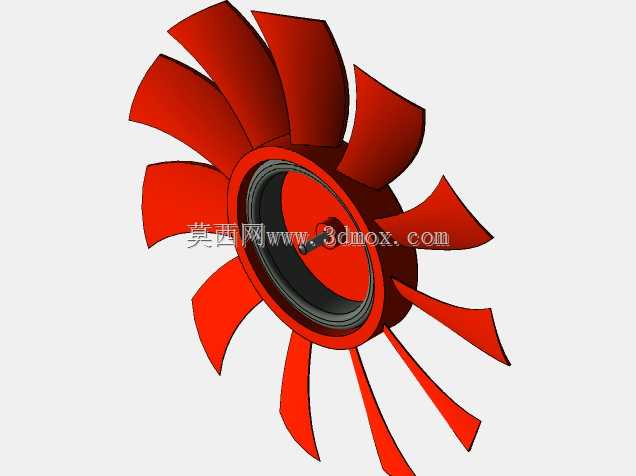

　　功能特性层面，这款风机采用直驱轴流结构，叶轮为多叶片后掠设计，叶片曲面针对高阻力风道做了优化，在散热器芯体风阻较大的工况下，依然可以维持稳定的风量输出，不会出现风压低时风量骤降的问题。叶轮外围集成一体式渐缩风圈，风圈与叶尖的间隙控制在极小范围，能大幅减少叶尖回流涡流损失，提升风机的实际送风效率。壳体采用铸铝材质的实体结构设计，外壳表面做了加厚处理，边角位置设置加强筋，既可以抵御装甲车辆行进时碎石飞溅的冲击，也能在舱内高温、油污弥漫的环境下长期工作，不会出现壳体变形、风圈错位的问题。壳体侧方预留接线盒安装位，接线盒做了凸起防护结构，避免运维人员踩踏或者管线挤压损坏供电线路。

　　设计思路上，这款风机没有采用民用散热风机常见的薄壁塑料壳体方案，全部结构围绕军用载具的极端工况展开：法兰面的安装孔做了沉台设计，螺栓锁紧后头部不会突出法兰平面，保证风机与散热器贴合时无缝隙；底部支撑脚与主壳体为一体铸造成型，避免焊接支架在长期振动下出现焊缝开裂；叶轮中心的轮毂做了加厚凸台，与驱动电机的输出轴配合长度更长，传递扭矩时不会出现轴孔松动；风圈与方形外框之间设置多道径向加强筋，风机高速运转时风圈不会产生共振异响。从三维建模的实操角度来看，绘制该结构时需要先锁定方形法兰的安装孔位基准，再以风圈的中心轴线为叶轮的旋转基准，叶片曲面需要通过多组截面样条线放样生成，同时校验叶尖与风圈内壁的安全间隙，底部支撑脚的开孔位置需要匹配动力舱横梁的通用安装间距，接线盒的凸起结构要与壳体本体做合并特征处理，避免装配时出现干涉。在实际装备运维场景中，该类风机更换时可以直接整体吊装，不需要拆解周边管线，法兰对位后锁紧螺栓即可完成装配，日常检修时可直接从正面观察叶轮的运转状态，判断是否存在叶片变形、轴承卡滞的故障，壳体的厚重结构也可以在野战抢修时承受粗暴拆装，不会因为敲击、撬动出现壳体碎裂的问题，完全适配装甲车辆野外驻训、长距离机动的使用需求。
