12V直流轴流散热风机结构设计

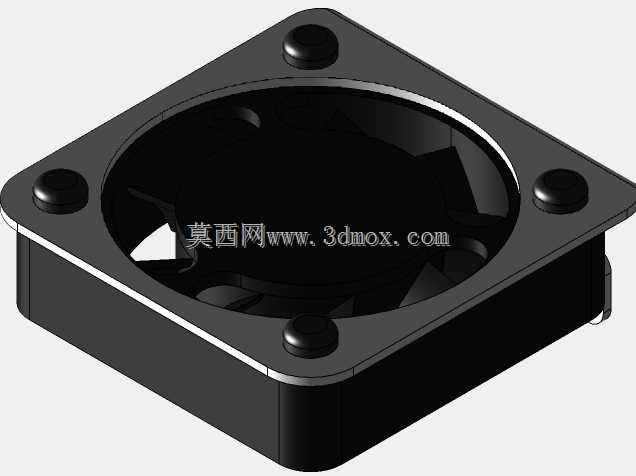

　　在电子设备热管理设计中，小规格直流轴流风扇是机柜、工控电源、通讯终端、小型嵌入式主机里最常用的主动散热元件，这套12V风机的三维结构完整还原了量产小风机的典型装配形态，可直接用于设备内部风道校核、安装空间干涉检查以及散热方案选型阶段的布局参考。从整机结构来看，风机采用方形外框搭配圆形风腔的经典布局，外框四个角位预留了沉头安装孔位，孔位周边做了局部加厚凸台，既可以通过自攻螺丝直接锁附在机箱钣金支架上，也能配合减震胶钉实现柔性固定，降低风机运转时的振动传递到机箱壳体产生共振噪音。外框的轴向厚度控制在小功率风机的常规薄型尺寸区间，方形外轮廓的边长适配标准微型风机的安装孔距规范，设计时在整机布局里只要预留出对应方形边界、

　　轴向进出风侧留出不小于框体厚度的通风间隙，就不会出现风路被遮挡、安装螺丝和周边元器件干涉的问题。风叶部分采用七叶式轴流叶轮设计，叶片曲面从轮毂处向外缘平滑过渡，叶型扭角经过优化，在12V低压直流供电工况下可以兼顾较低的启动风速和足够的静压输出，面对机箱内部防尘网、散热鳍片这类带风阻的部件时，也能维持稳定的风量输出。叶轮中心的轮毂位置预留了电机安装腔，内部用来容纳直流无刷电机的定子、转子以及驱动电路板，外框中心的支撑筋条连接外圈框体和中心电机座，筋条做了窄边流线化处理，尽可能减少对出风气流的阻挡，同时也能避免筋条位置产生额外的风切噪音。外框四个角的安装凸台高出框体端面一小段距离，当风机贴装在机箱壁面时，

　　凸台可以让框体端面和安装面之间留出微小间隙，避免端面完全贴死导致框体形变卡滞叶轮，也能抵消钣金安装面的平面度误差。风机的供电引线从框体侧边引出，走线位置避开了叶轮旋转的扫掠区域，结构建模时已经把引线的出线槽位置做了预留，实际装配时可以顺着框体侧边的走线槽把线材整理固定，不会出现线材飘入风腔打叶的故障。从设计思路层面拆解，这类低压直流风机的结构优先平衡三个核心诉求：第一是安装兼容性，方形框的标准化孔距可以适配不同厂商的同规格风机替换，不需要修改机箱的安装孔位；第二是运转可靠性，叶轮和外框内壁之间保留均匀的环形间隙，既保证叶轮高速旋转时不会擦碰框壁，也不会因为间隙过大产生气流回流损失；第三是装配工艺性，整个风机分为塑胶外框、叶轮组件、

　　内置电机、端部卡扣几个核心部分，所有零部件都适配常规注塑和自动装配生产线的工艺要求，不需要复杂的二次机加工。在实际设备应用里，这类风机既可以单独作为抽风元件安装在机箱排风位，把机箱内部热空气直接抽出形成负压风道，也可以成对布置在进风、排风侧形成贯穿式对流，针对功率密度稍高的通讯模块、驱动电源类设备，还可以把风机直接贴装在散热鳍片的侧面，让气流垂直穿过鳍片间隙带走功率器件的热量。建模过程中对风机的所有外观特征都做了还原：包括角位安装孔的沉台深度、外框边缘的倒角过渡、叶轮叶片的曲面弧度、中心轮毂的圆弧造型，在做整机设备的虚拟装配时，可以直接把该风机模型调入装配体，核对安装孔位和机箱支架的对位关系，模拟风机运转时的轮廓包络是否和周边电容、接线端子、结构筋条发生空间冲突，也能提前评估进出风方向和机箱开孔的匹配度，避免在样机试制阶段才发现风路被遮挡、安装工具无法伸入锁螺丝这类工艺问题。针对需要做散热仿真的工程人员，该模型的几何外形完整度足够支撑前处理阶段的风腔抽取，外框、叶轮的轮廓都可以直接导入仿真环境划分网格，不需要额外修补缺失几何特征；针对结构设计人员，模型里呈现的安装孔间距、框体厚度、出线位置这些边界尺寸，都可以作为非标设备散热系统布局的参考依据，在设计初期就把风机的占用空间、维护拆装所需的操作空间预留到位，减少后期改模调整的工作量。
