T34坦克履带驱动链轮精密结构

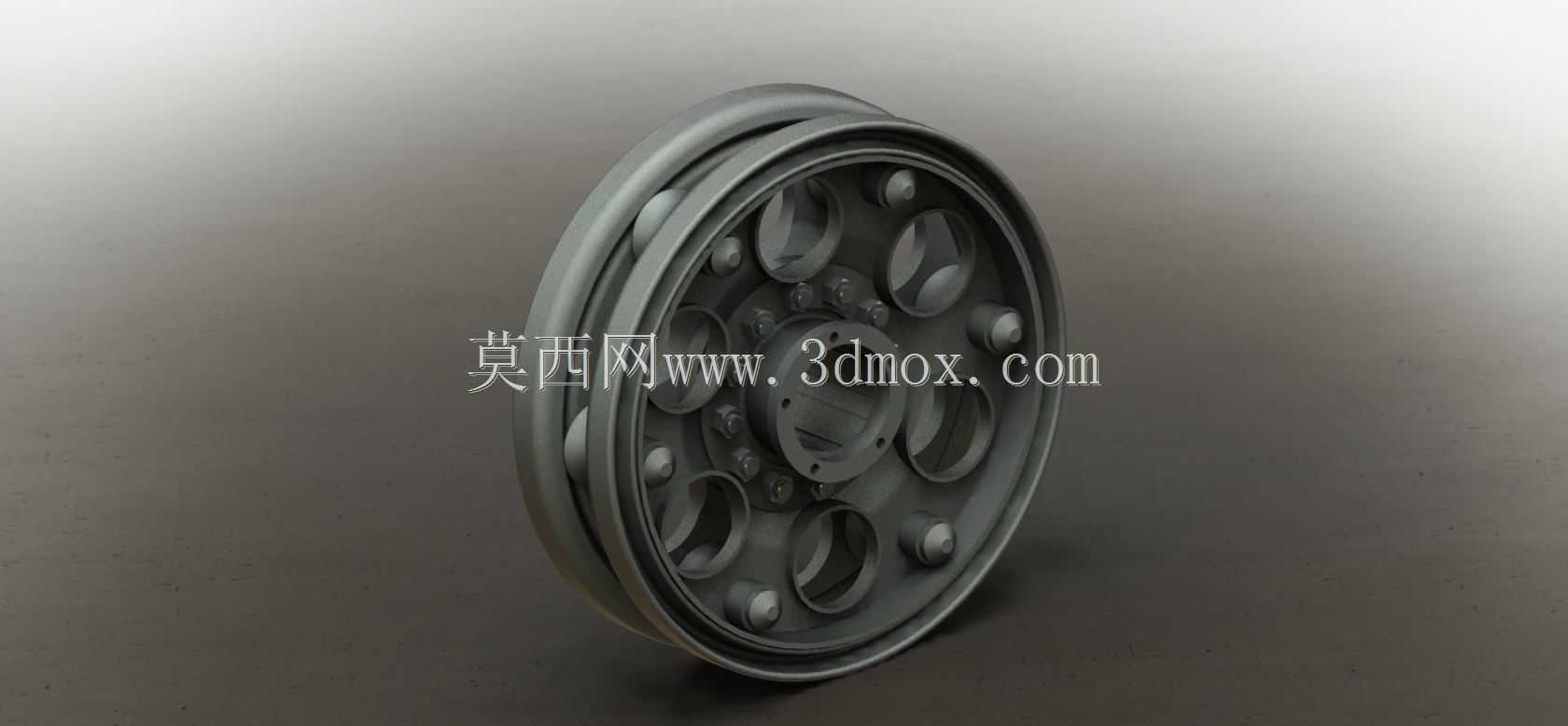

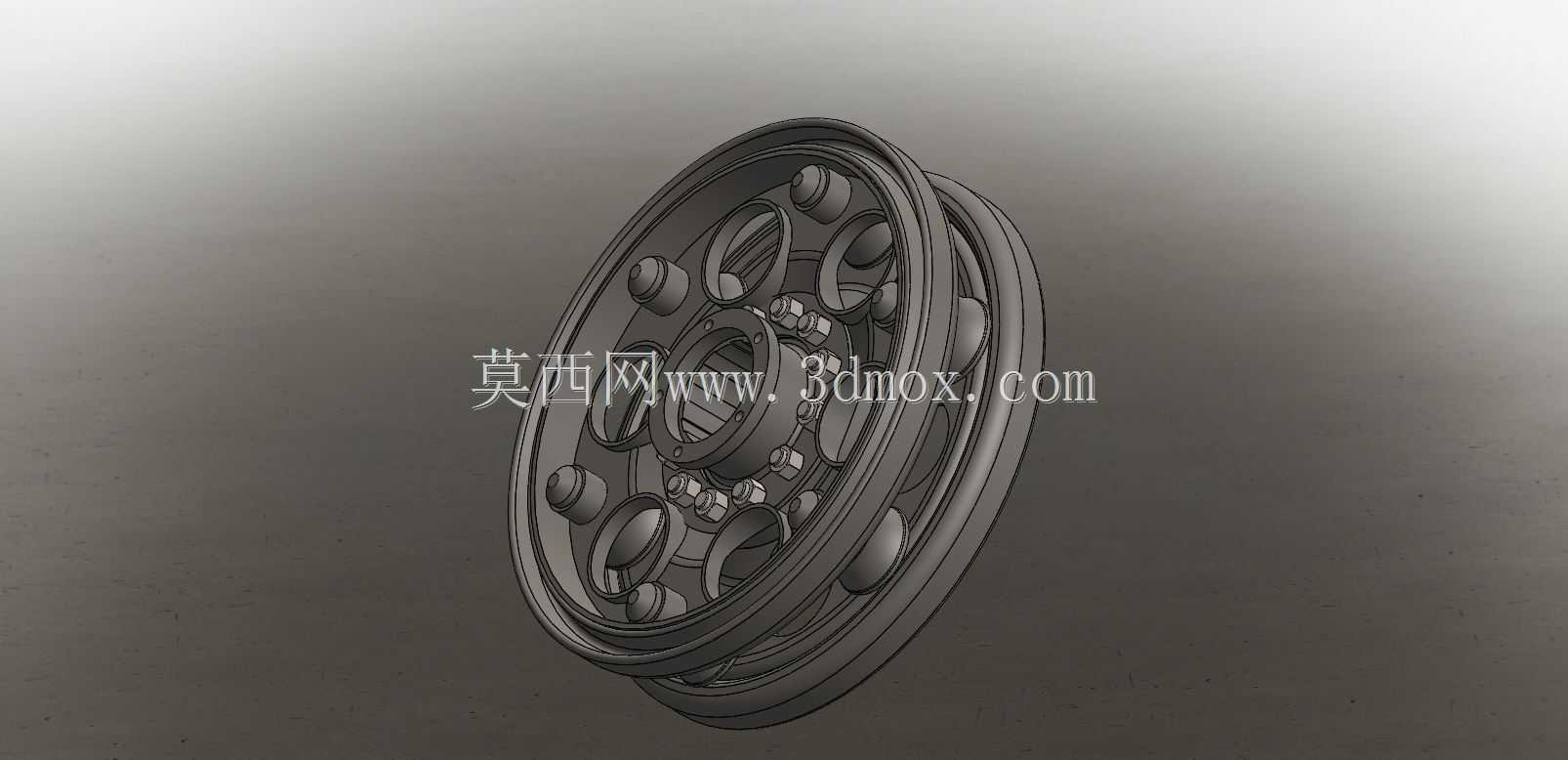

　　履带式装甲车辆的行走系统中，驱动链轮承担着把动力输出端扭矩转化为履带牵引力的核心任务，这一T-34链轮结构正是围绕重载履带啮合需求完成的机械设计。从整机布置边界看，该链轮安装在车体侧减速器的输出法兰端，工作时轮齿依次卡入履带板端部的销耳间隙，随链轮旋转拨动履带环持续运转，既推动整车前进或后退，也约束履带相对车体的运动轨迹。

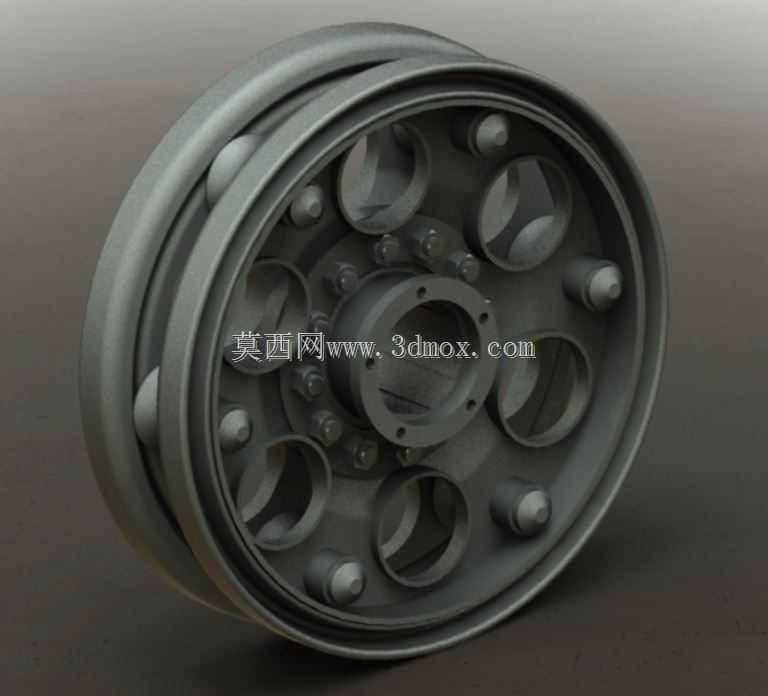

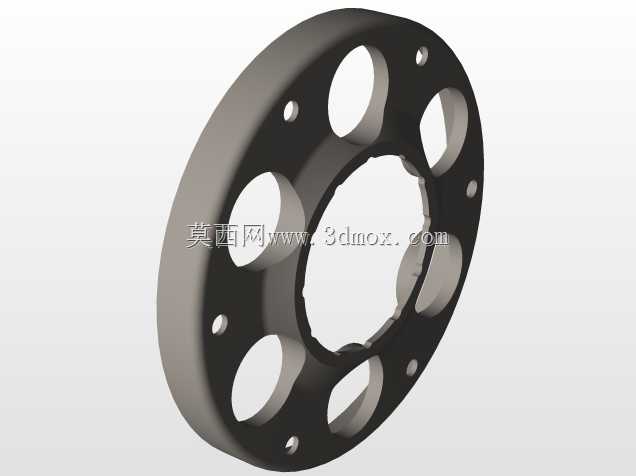

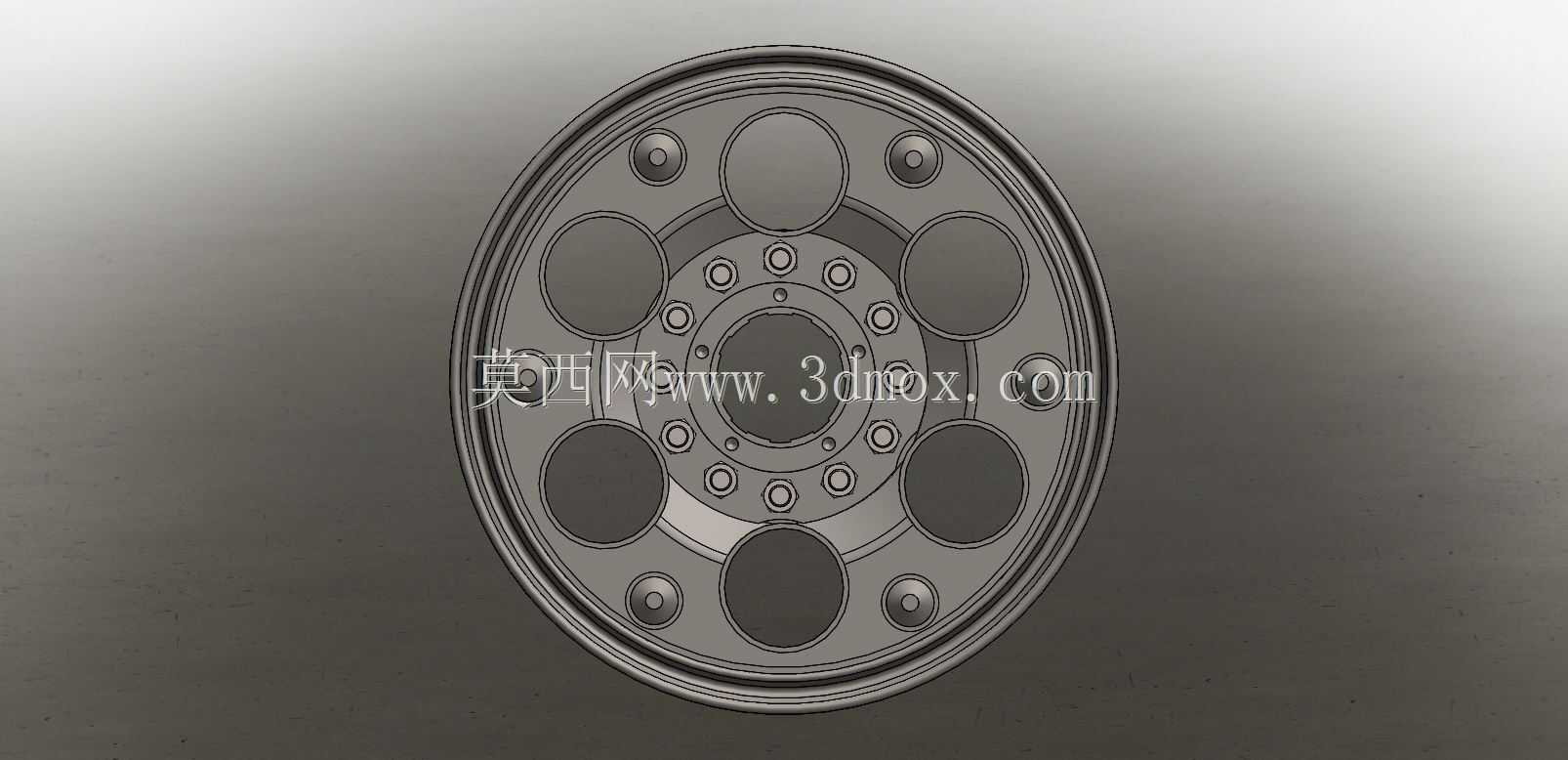

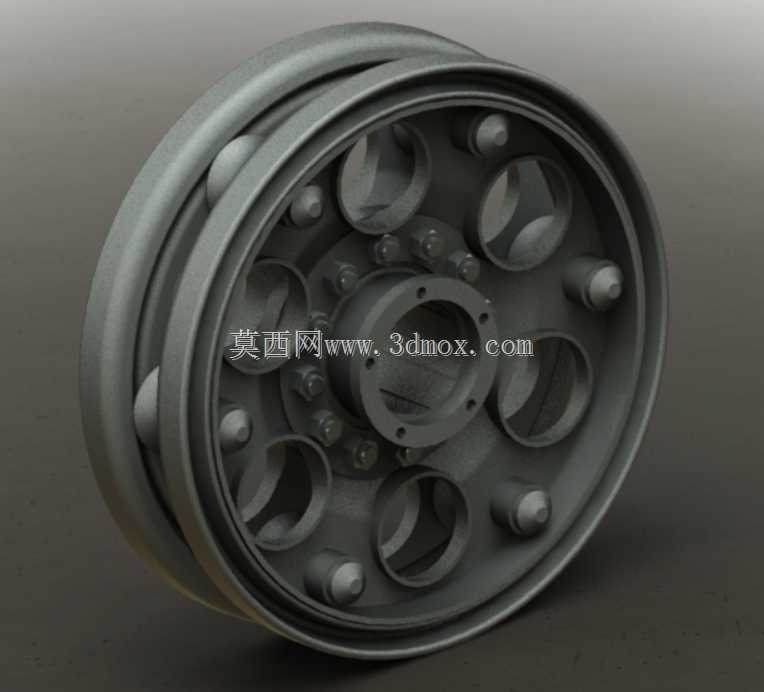

　　工程现场对这类链轮的首要要求，是在泥泞、砂石、冰雪等恶劣地面条件下保持稳定啮合。模型中轮缘周向均匀布置的啮合齿位，齿形轮廓并非普通传动齿轮的渐开线形式，而是按照履带销与销耳的实际接触轨迹设计：齿面留出足够的啮合导入角，履带在颠簸跳动、瞬时错位时仍能顺利滑入啮合位置，避免跳齿、卡滞；齿根部位做了圆弧过渡，分散履带销传递的冲击载荷，减少应力集中导致的齿根开裂。轮体采用盘式辐板结构，辐板上开设多组大尺寸圆形减重孔，这一设计并非单纯追求轻量化——装甲车辆行走部件承受的交变冲击载荷极强，实心轮盘虽然刚性大，却会在持续冲击下累积内部应力，合理布置的减重孔同时充当应力释放通道，也方便检修时操作人员握持、拆装，以及泥水从轮腔中自行排出，避免泥沙淤积卡滞履带。

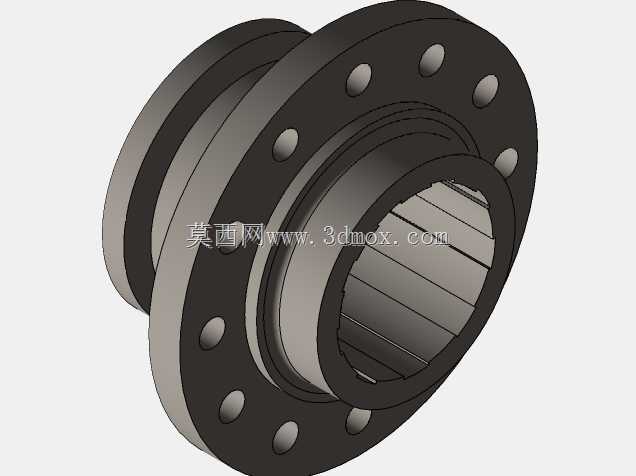

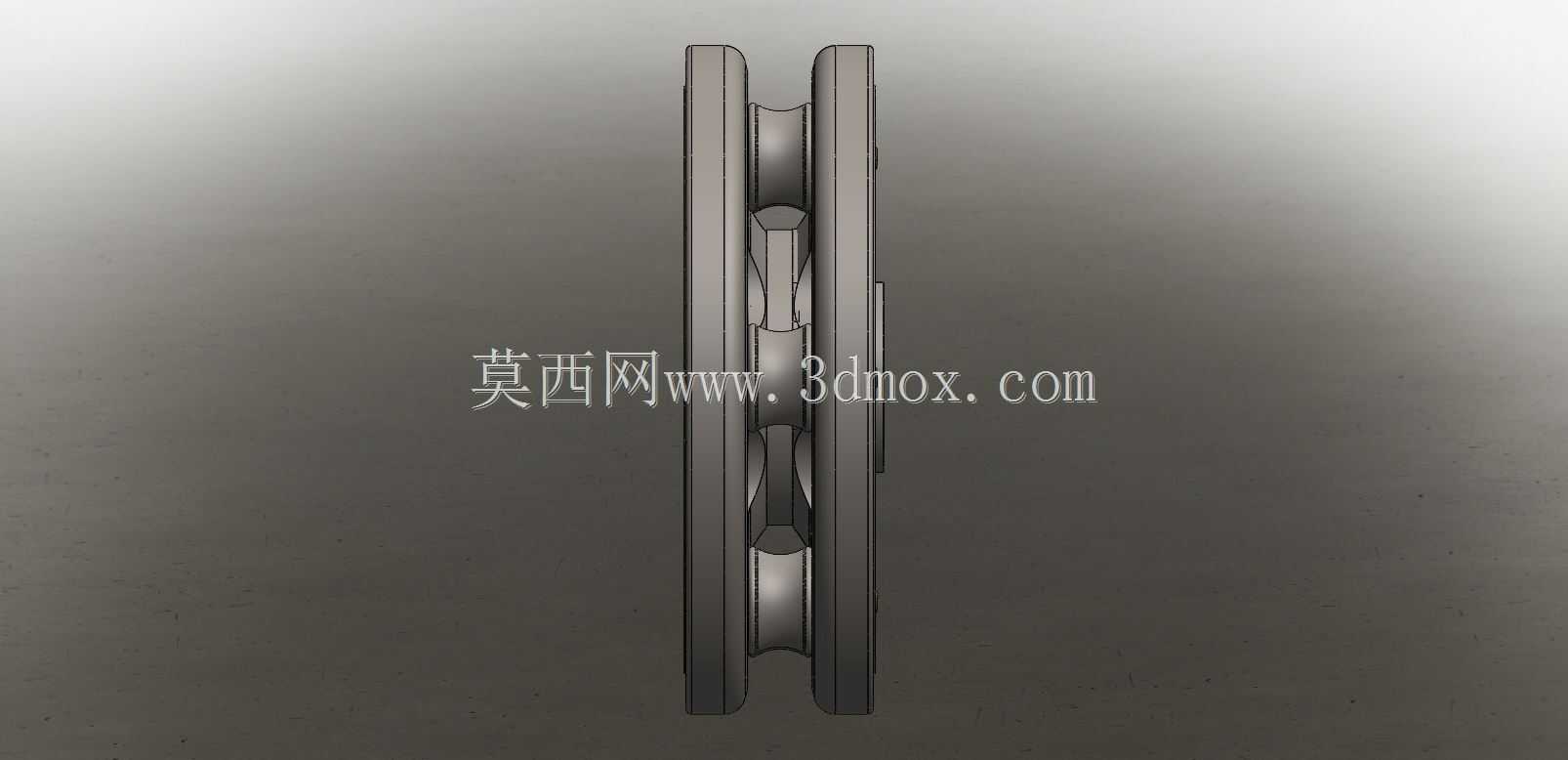

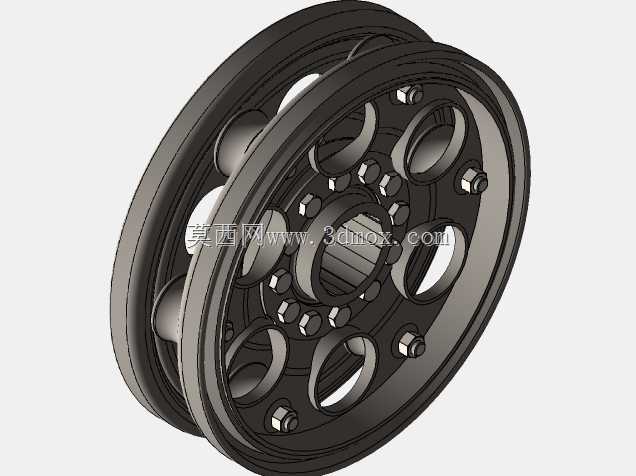

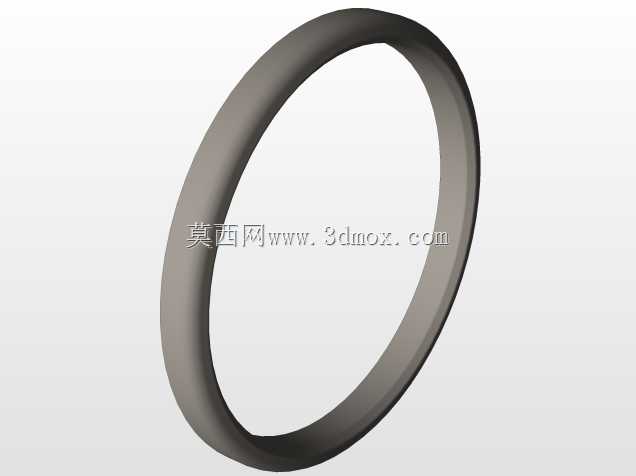

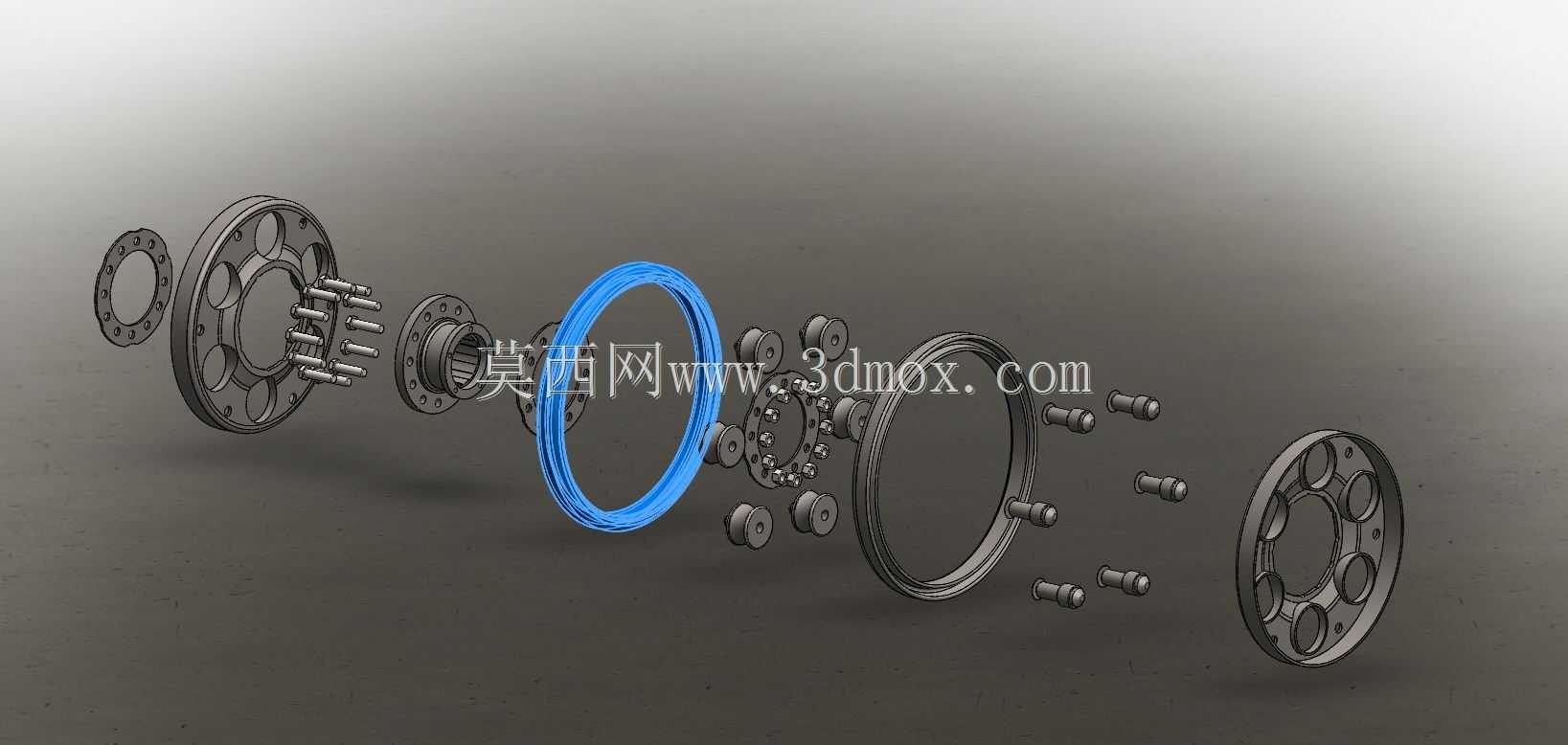

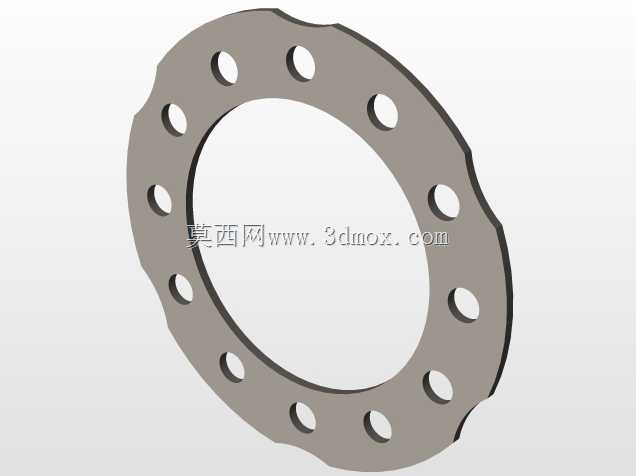

　　安装接口部分，链轮中心设置带螺栓孔的法兰盘，孔位按照侧减速器输出轴的连接法兰配作，多颗紧固螺栓沿圆周均布，把链轮刚性锁定在输出轴端，保证大扭矩传递时不发生相对滑移。法兰中心的通孔与输出轴轴头形成定位配合，装配时以轴颈为径向基准，保证链轮回转中心与动力输出轴线同轴，控制运转时的径向跳动。轮体两侧凸起的环形挡边构成履带轴向限位结构，履带在转向、侧倾路面行驶时会产生横向窜动，两道挡边从内侧抵住履带板侧边，防止履带从链轮上滑脱，也就是野外作业中常见的脱链故障。

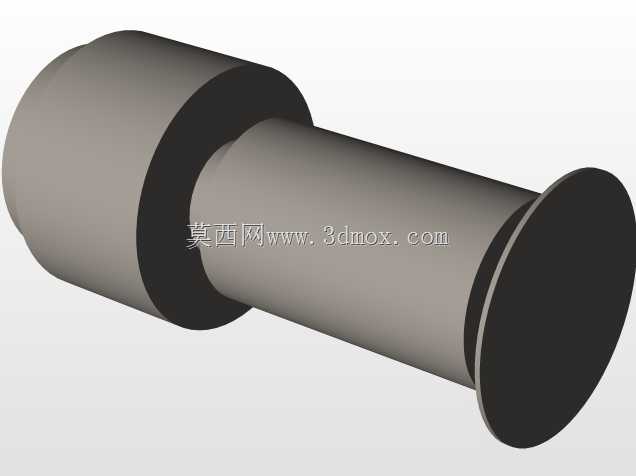

　　从尺寸配合逻辑看，链轮的节圆直径必须与履带板节距严格匹配，齿位数量对应履带环每转的步进距离，直接决定整车履带推进的线速度与输出牵引力的换算关系。设计过程中需要同步核对链轮与负重轮、诱导轮、托带轮的相对位置：链轮齿顶圆与车体侧装甲之间预留安全间隙，避免履带带起的石块挤压轮体；轮辐内侧空腔要留出制动管路、轮毂密封件的布置空间，不能在全行程运转中发生干涉。模型还原的多处周向凸起柱销结构，对应履带啮合过程中的辅助定位接触面，可在履带磨损伸长后仍保持足够的啮合包容度，延长整套行走机构的大修周期。

　　实际工况里，链轮齿面属于典型的磨粒磨损工况，履带带入的砂土会在啮合面间形成磨料，三维结构设计中齿面厚度、轮缘耐磨层余量都要预留磨损补偿空间；轮体材料一般选用铸钢经表面淬火处理，兼顾芯部韧性与表层硬度，抵御冲击与磨损的双重作用。对于装备维修、教具演示以及履带车辆行走系统研发而言，该完整三维结构可直接用于啮合运动仿真、干涉检查以及装配工艺验证，帮助工程人员直观理解动力从侧减速器到履带环的传递路径，也为同类型重载履带行走机构的链轮设计提供可参照的结构样本。
