喷火战机MKIX航空起动电机结构

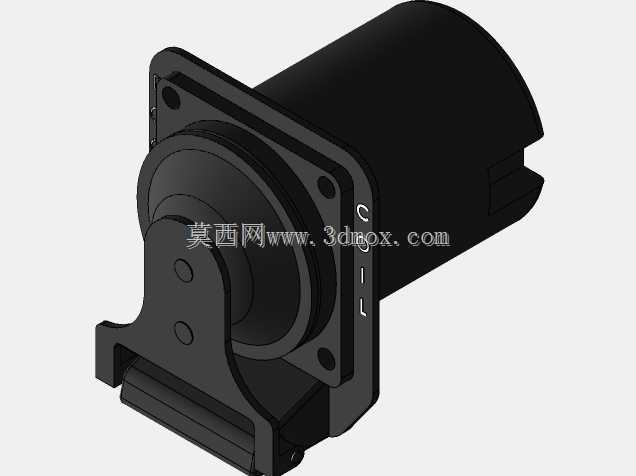

　　该三维结构对应老式螺旋桨战斗机发动机起动系统中的机载起动装置，主要服务于Spitfire MK IX类战机的发动机起动工况。装置在地面维护、发动机冷转和飞行前检查中承担动力输出与安装定位作用，前端通过法兰式安装面固定在发动机附件舱或防火墙附近，后端圆柱壳体容纳电机本体、传动衔接件及线束避让空间。整体外形由方形安装法兰、阶梯状前端输出座和圆筒形电机壳体组成，黑色外观体现了金属壳体、安装支架与包覆结构的组合关系。

　　从实际布置看，这类起动机并非独立裸露安装，而是要嵌入发动机周边狭窄的附件区域。前端方形法兰提供了主要承载边界，四个角部孔位用于螺栓紧固，孔位周边保留足够的扳手操作空间；法兰中部的同心圆结构对应输出轴、轴承座或啮合传动接口，能够把电机扭矩传递至发动机起动机构。下部伸出的叉形支架和卡槽结构，可在装配时与发动机架、导管或附件支撑件形成辅助定位，减少起动瞬间反扭矩对主安装面的冲击。对于复古飞机复原、教学样机和航空机械结构展示而言，这些边界比单纯外观更重要，因为它们直接决定装置能否在数字样机中完成干涉检查。

　　设计思路上，模型把功能分区表达得比较清楚。圆筒段优先满足电机绕组、电枢、磁钢或励磁组件的容纳需求，外径连续，便于在有限舱内沿轴向布置；前端法兰直径扩大，形成安装基准面，并通过加厚凸台承受螺栓预紧力；输出端采用多层台阶，既为轴承、密封、端盖和传动件留出轴向位置，也让装配顺序更加明确。侧面竖向排列的标识字符位于法兰侧边，不占用主安装面，可在维护时识别装置方向或接线关系。端部开槽与缺口并非装饰特征，而是为壳体装配、卡箍固定、接线避让或工具接近提供空间。

　　在外形尺寸与安装边界方面，建模时应把圆筒外径、法兰边长、法兰厚度、前端输出座突出长度和下端支架跨度作为关键控制尺寸。轴向长度决定起动机伸入附件舱的深度，径向轮廓则影响与发动机排气管、滑油管、电缆束和维护口盖的间隙。方形法兰的螺栓孔需要与发动机安装孔同轴，孔边到法兰外缘的距离要满足垫圈承压和螺栓头贴合要求；前端同心圆轴线应与电机壳体轴线保持一致，避免输出端出现偏心载荷。下部支架的开口方向和卡爪宽度需按相邻支撑梁或固定座校核，若在装配中与管路发生冲突，可通过调整支架厚度或局部倒角解决，但不应改变主法兰孔位。

　　工程应用中，该装置适合用于航空发动机附件布局、战机仪表板协同设计、维修训练演示以及机械结构课程案例。起动电机工作时会产生短时大扭矩和轴向冲击，因此安装面不能只按静态外观处理，法兰与壳体之间的过渡圆角、螺栓孔周边凸台、支架根部加强区域都应在细化建模时保留。圆筒后端的封闭与开槽形态还要考虑接线盒、电源插头或维护拆卸路径，若用于动画演示，可进一步补充输出齿轮、啮合拨叉、电连接器和固定螺栓等细节，使起动过程的动力传递路径更加完整。

　　从三维建模角度看，零件可拆分为电机筒壳、前端法兰盘、输出端盖、安装支架、标识字符和局部紧固件等特征。圆筒适合用旋转或拉伸加抽壳方式建立，法兰与端盖采用凸台、切除和孔特征完成，下部支架则通过轮廓拉伸、圆角加强和卡槽切除表达。装配时应以法兰背面和输出轴线为基准，先确定起动机在发动机舱中的位置，再检查圆筒外周、下端支架和侧向标识区域与周边构件的最小间隙。这样得到的数字样机不仅能还原喷火战机附件的外观，也能为结构理解、安装演示和航空机械选型讨论提供可靠依据。
