喷火式战机三通道制动压力指示表

　　这款三通道压力指示表是二战时期喷火MK IX型战斗机座舱内的核心航电监测部件，主要用于实时反馈机上三套独立气动回路的压力状态，分别对应起落架收放作动筒、襟翼驱动管路以及机轮刹车系统的压力输出。在螺旋桨战机的实际飞行流程中，飞行员需要在起飞前、起落架收放阶段、着陆进近以及地面滑跑阶段反复核对三路压力数值：起飞后收起落架时，若对应回路压力低于阈值，表盘上的警示色段会直接提示作动压力不足，避免起落架未锁止引发空中结构风险；着陆前放襟翼时，第二路压力读数可以直接反映襟翼作动的气源储备；接地滑跑阶段第三路刹车压力指针的位置，能让飞行员精准控制制动力度，避免单侧刹车压力不均导致飞机偏出跑道。

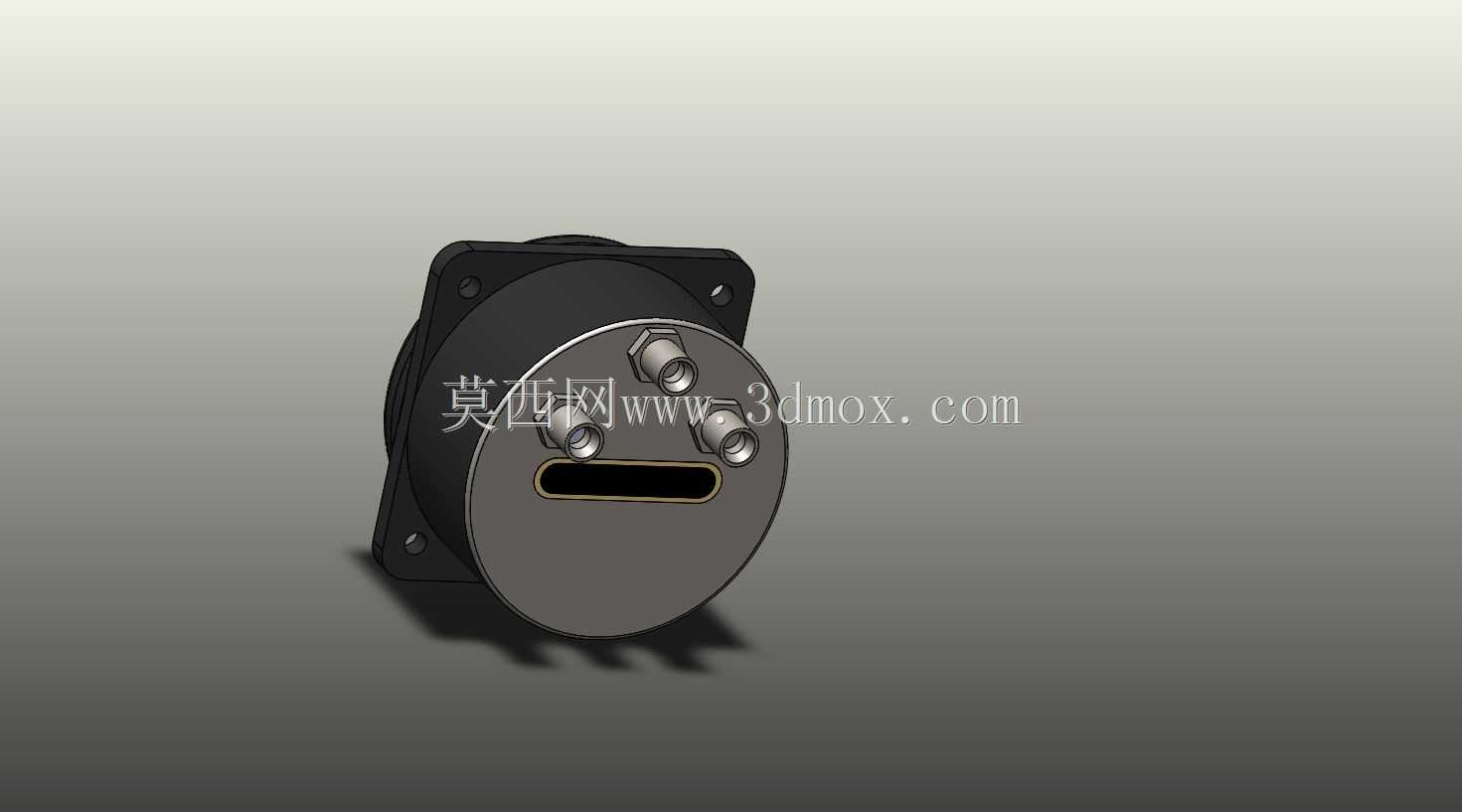

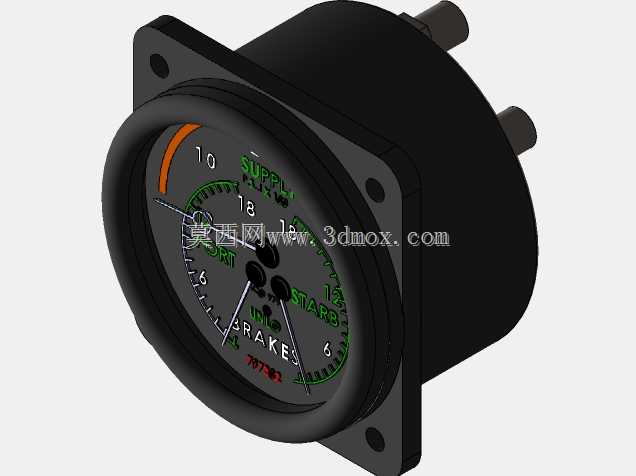

　　从结构设计逻辑来看，这款仪表采用经典的圆形法兰安装构型，前侧为带安装孔的方形固定法兰，法兰四角预留沉头安装孔，可直接通过四颗紧固螺钉嵌入座舱仪表板的标准开孔中，安装边界完全符合早期英军战机座舱仪表的通用开孔规范，法兰与仪表板之间加装橡胶密封垫，既可以抵消飞行过程中的发动机振动，也能避免座舱增压时出现漏气缝隙。表体主体为圆柱形密封壳体，壳体后侧伸出三根独立的气路接嘴，三根接嘴分别对应三路压力输入通道，接嘴采用外螺纹快接结构，可直接对接战机气动系统的紫铜引压管，装配时不需要额外转接接头，减少了管路泄漏点。壳体内部为三套独立的波登管弹性敏感元件，每套波登管通过齿轮减速机构驱动一根独立的同轴指针，三根指针采用不同长度与配色区分，飞行员扫一眼表盘就能快速分辨三个回路的读数，不会出现指针混淆的问题。

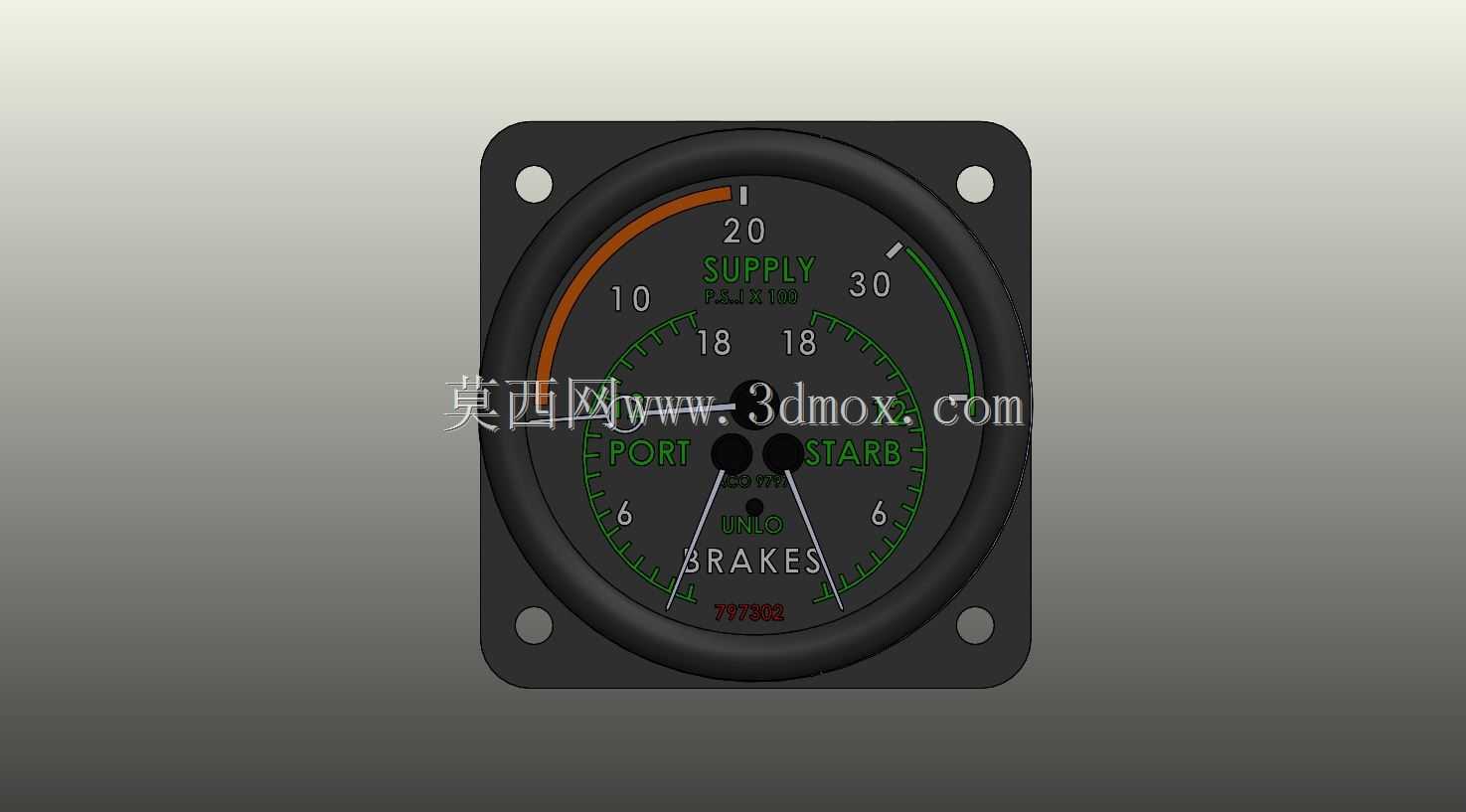

　　表盘的刻度设计完全围绕飞行使用场景优化，刻度环上用绿色标注正常工作压力区间，橙色段对应压力偏低的警示区间，红色段对应超压危险区间，表盘上直接印刷对应回路的功能标识，分别对应储备气源、起落架作动、刹车系统三个回路，即使在强光直射或者夜间座舱红光照明下，刻度与标识依然有足够的辨识度。表镜采用加厚平板玻璃，边缘通过压圈与表壳密封，可承受战机俯冲、机动时的气压差变化，不会出现表镜脱落或者起雾的问题。

　　在三维结构建模过程中，需要重点还原几个关键装配关系：首先是前方法兰与圆柱壳体的同轴度，法兰安装面与表体轴线的垂直度直接决定仪表装入座舱板后是否会出现歪斜；其次是后侧三根气嘴的角度与伸出长度，三根气嘴在壳体后侧呈错位排布，避免装配引压管时出现管路干涉，每根气嘴的螺纹规格、密封端面位置都需要和实物保持一致，方便后续做整机座舱管路布线的干涉检查；再者是表盘内部三根指针的同轴装配结构，三根指针分别套在三层嵌套的指针轴上，每层轴系的轴向间隙都要符合仪表的实际装配公差，转动时不会出现指针互相剐蹭的问题。

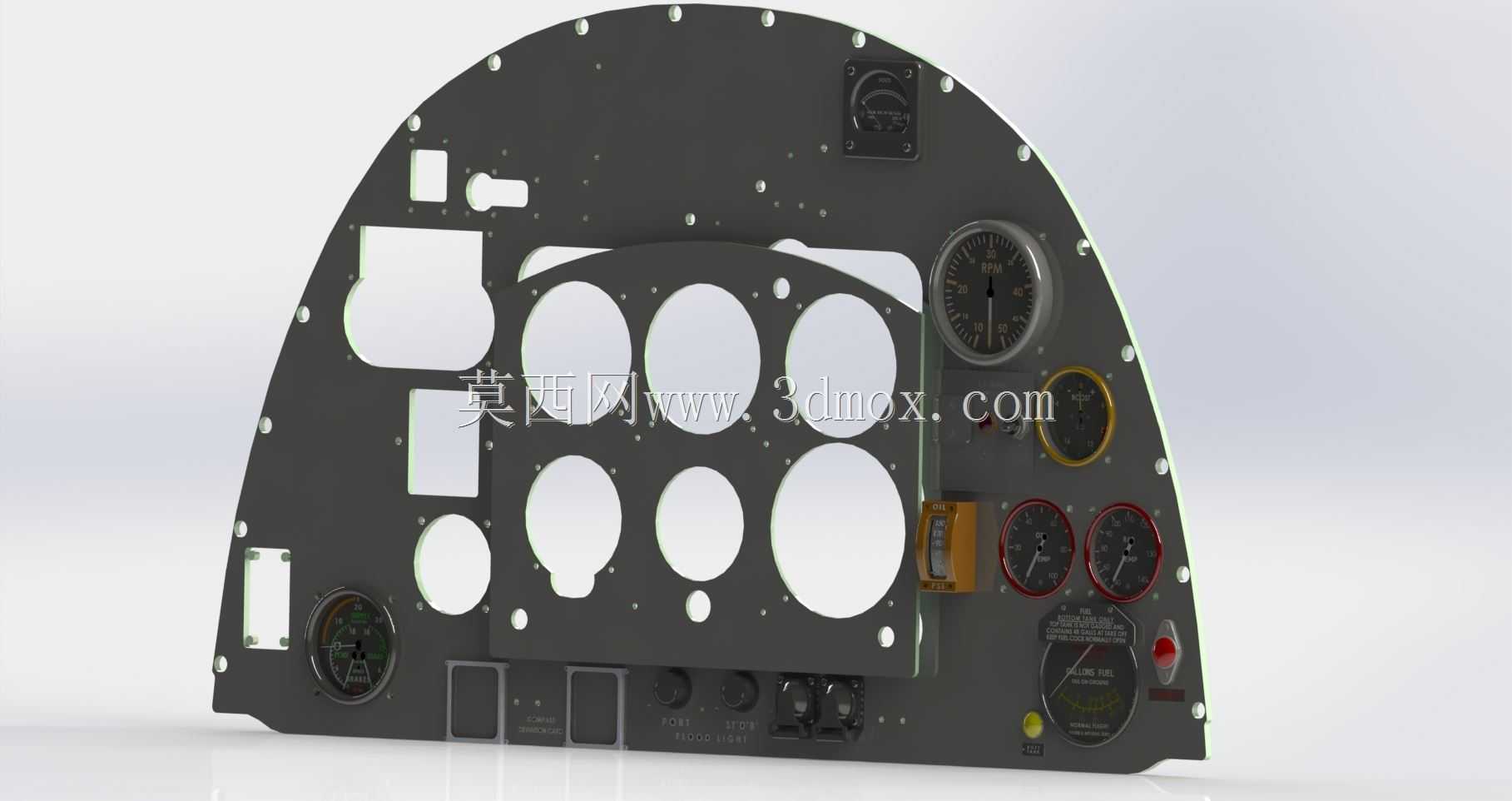

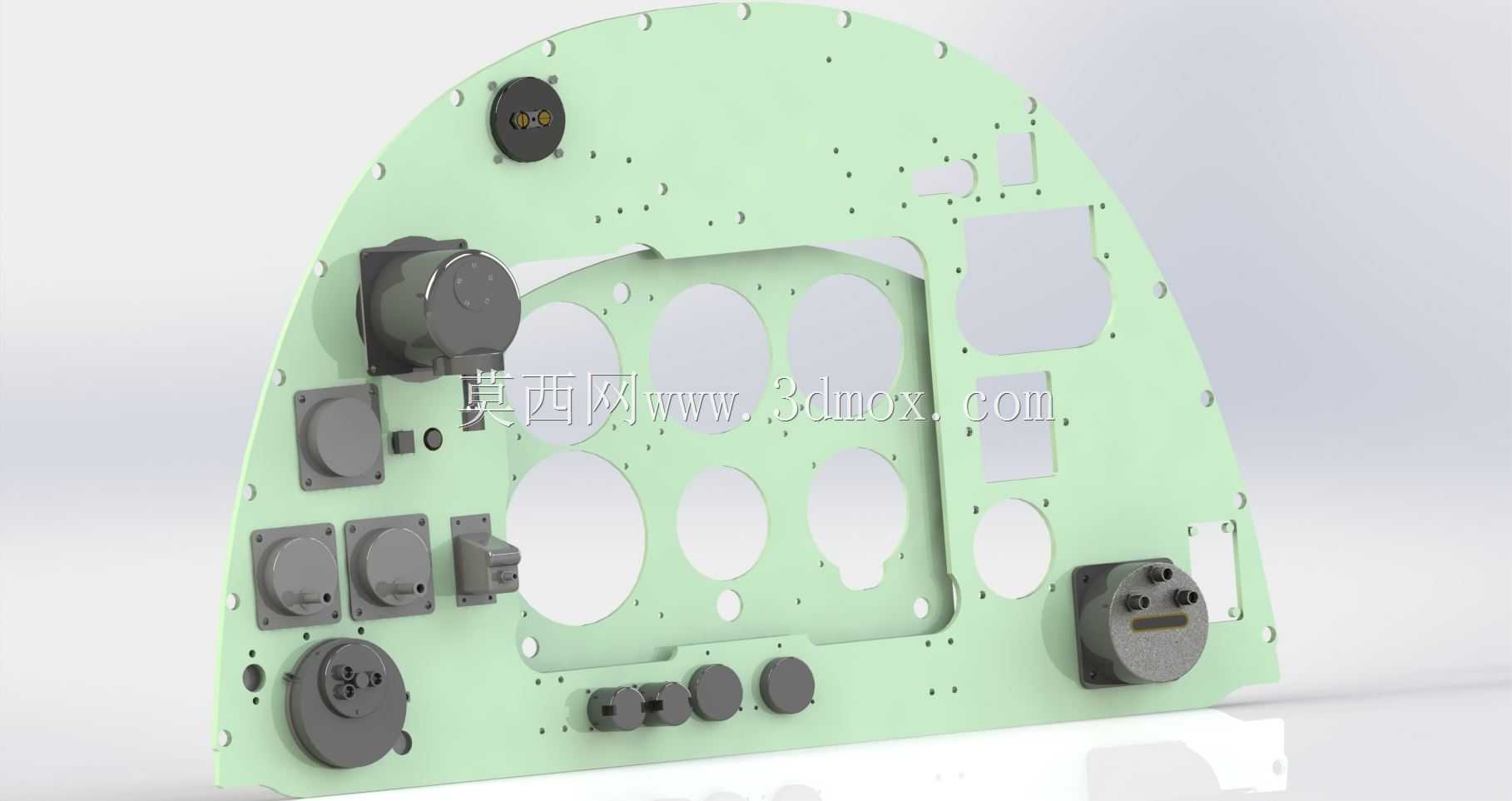

　　这类仪表在复古战机复原、航空模拟器搭建、航空科教展品制作场景中使用非常广泛，做整机座舱数模装配时，该仪表的外轮廓尺寸、安装孔位、后侧管路接口都需要和周边的仪表板框架、相邻仪表、引压管路做匹配校验，既可以用于虚拟飞行模拟的座舱可视化建模，也可以作为航空机械教学的实体结构参考，帮助学习者理解早期机械式航空压力表的多通道集成设计思路，理解机载弹性敏感元件的布局方式与机载设备的安装密封要求。
