喷火战机MKIX座舱增压器控制旋钮

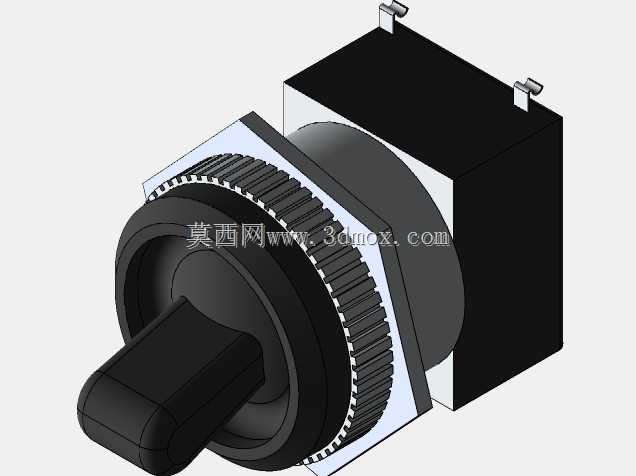

　　这套三维结构还原的是老式螺旋桨战斗机座舱面板上用于增压器工况切换的旋转控制部件，主体由后方方形安装基座、中部带滚花防滑外圈的法兰固定段以及前方带握持柄的旋转操作头三部分构成，整体造型完全贴合二战时期战机座舱仪表的安装逻辑。从实际装机场景来看，这类控件布置在飞行员右手侧的主仪表板区域，飞行过程中飞行员佩戴飞行手套也能够快速盲操作，不需要低头确认位置，通过旋转档位来切换增压器的不同工作模式，在战机爬升阶段调整进气增压比，保障发动机在高空低气压环境下的输出功率，是喷火MKIX这类搭载两级增压发动机战机座舱里核心的动力系统操控元件之一。

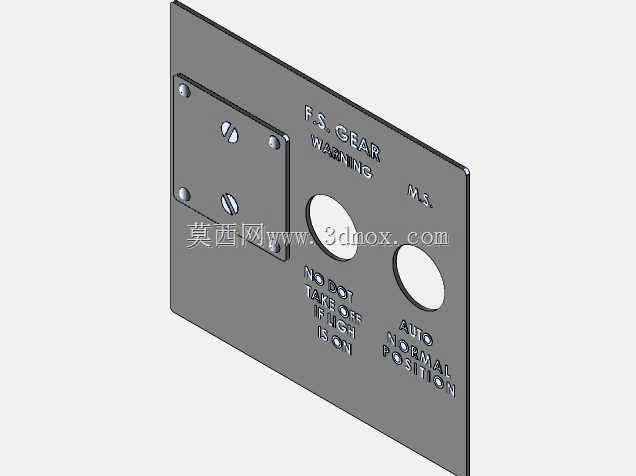

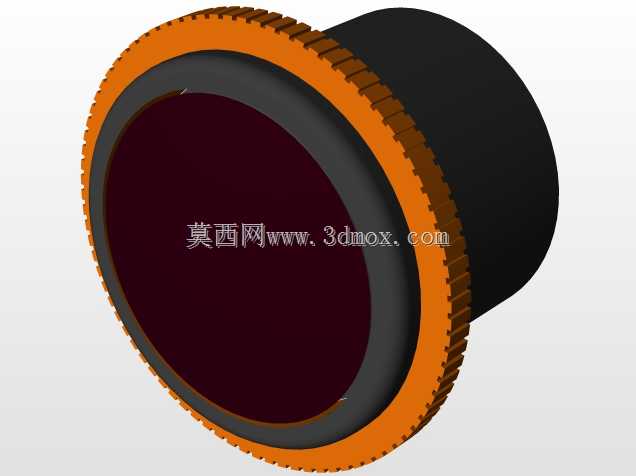

　　从结构设计思路上拆解，后方的方形腔体是整个控件的安装承载主体，腔体内部预留了档位定位机构、信号触发组件以及接线端子的容纳空间，顶部伸出的两个金属卡扣用于和座舱面板后方的线束支架或者固定导轨配合，既可以约束控件轴向窜动，也能够在机务维护的时候快速解锁拆卸，不需要完全拆解周边仪表。中部的法兰盘是面板安装的定位基准，法兰外圈加工了连续的细密直滚花纹理，这部分滚花并非操作握持区域，而是配合面板后方的锁紧螺母使用：安装时将控件从面板前方插入预制的安装圆孔，法兰盘正面贴合面板正面，后方从面板后侧旋入带内齿的锁紧环，滚花面可以增大锁紧环和法兰之间的摩擦力，防止飞行振动过程中锁紧螺母松动回转，同时法兰和面板之间可以加装薄橡胶密封垫，阻挡座舱内的灰尘、冷凝水进入后方的控制腔体。

　　前方的操作旋钮部分做了偏心式的长柄造型，和普通圆形旋钮区别明显：长柄的指向直接对应当前增压器的档位位置，飞行员余光扫过就能够判断当前增压模式，不需要读取刻度文字；握持柄的边缘全部做了大圆角钝化处理，表面是哑光防滑纹理，戴厚飞行手套拧转的时候不会打滑，紧急操作下即使手部有汗或者沾了飞行润滑油也能够可靠施力。旋钮和后方基座之间的轴段做了阶梯限位，旋转到两端极限档位的时候会有明确的档位顿挫感，内部的钢珠定位结构会在每个档位点给出清晰的到位反馈，避免飞行员操作时拧过档位或者停在两个档位之间的无效位置。

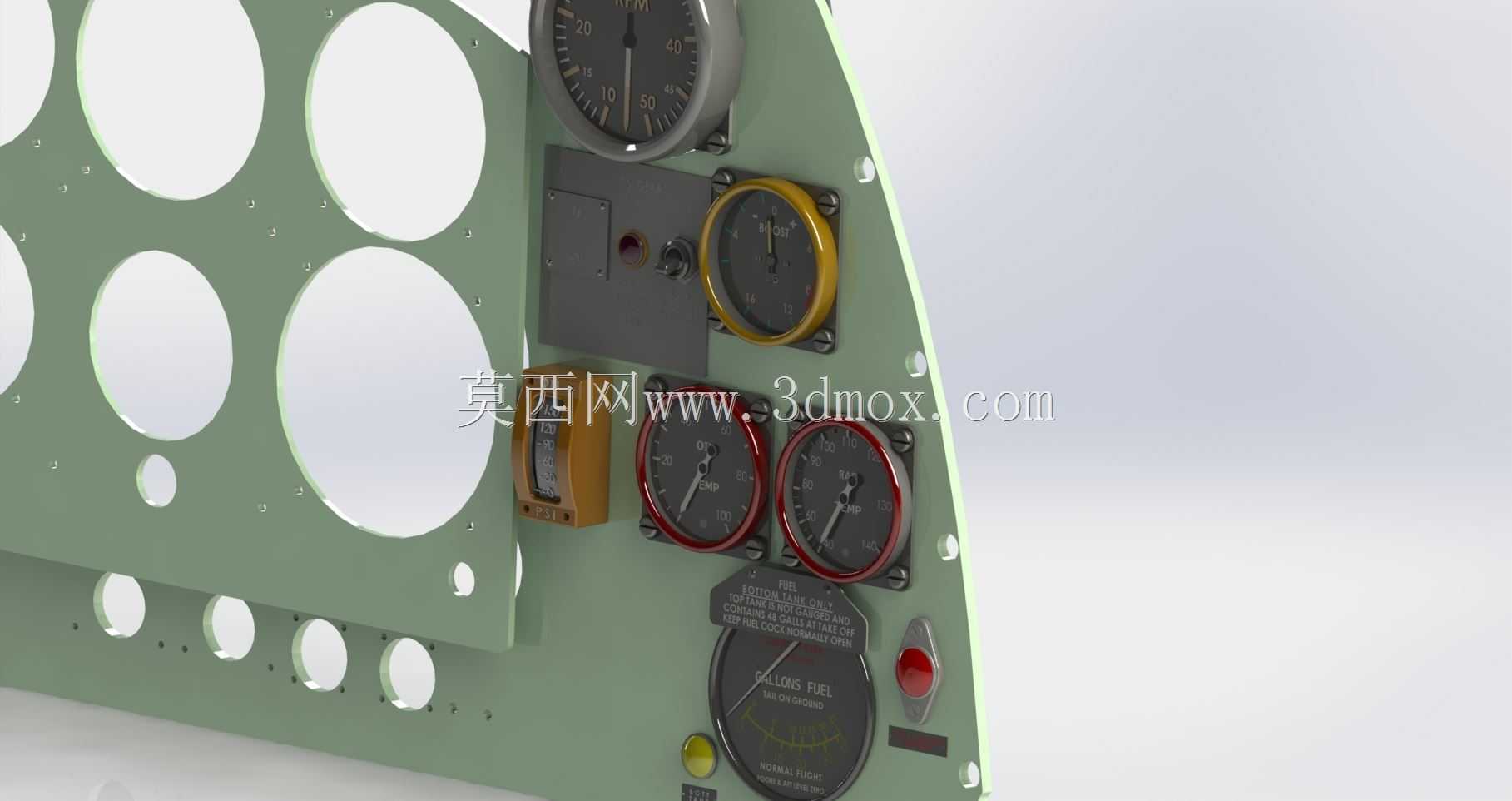

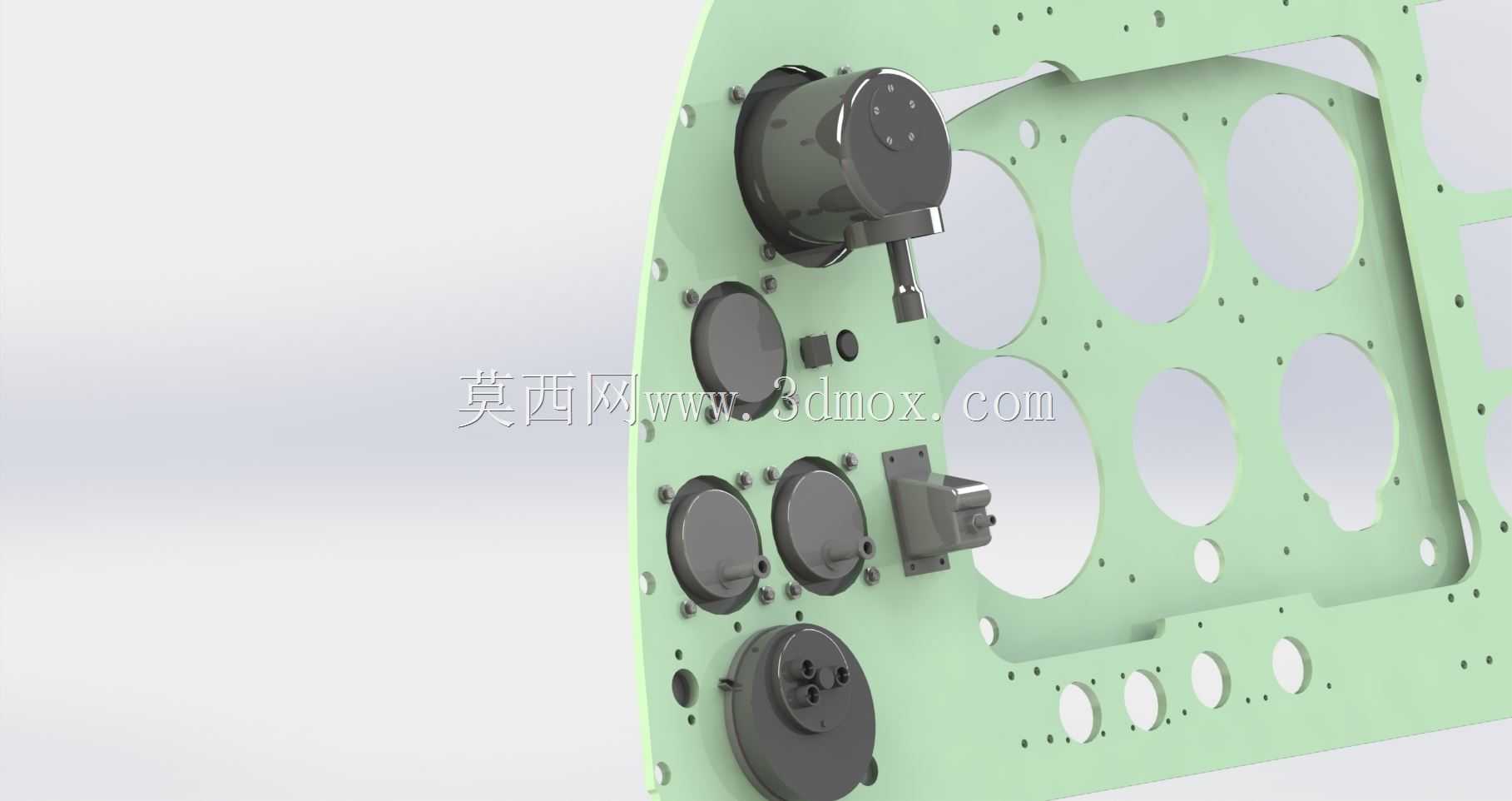

　　从安装边界尺寸来看，后方方形基座的边长要大于面板安装孔的直径，嵌入面板之后基座完全处于仪表板后方的布线空间内，不会和面板正面的其他仪表产生干涉；法兰盘的外径覆盖安装孔周边的面板区域，安装孔中心到周边相邻仪表的边距只需要留出法兰半径加少量操作间隙即可，旋钮操作柄旋转扫过的区域内不能布置其他突出的开关或者仪表边框，防止转动的时候出现磕碰。这类控件的整体轴向长度从基座最后端到旋钮柄最前端，要匹配座舱仪表板的总厚度，后方腔体不能和面板后侧的线束、管路产生挤压，顶部的两个接线卡扣朝向正上方，方便机务人员连接信号线缆，走线方向顺着仪表板后方的线束槽布置，避免飞行过程中线缆被其他运动部件摩擦。

　　在做整机座舱数模装配的时候，这个控件的安装基准要和仪表板的安装孔同轴，法兰贴合面设置贴合约束，旋钮的旋转自由度要单独保留，用来做座舱操作机构的运动仿真，验证不同档位下旋钮柄和周边油门杆、桨距杆的操作空间是否存在干涉。材质表现上，基座和旋钮主体采用黑色酚醛塑料材质，是早期航空电器的典型用材，重量轻、绝缘性好，在高空温度剧烈变化的环境下不容易变形，金属卡扣和锁紧件采用镀锌钢材，兼顾强度和防锈能力，整体结构没有复杂的曲面特征，所有配合面都是规则的圆柱、平面和滚花特征，建模过程中滚花区域可以采用阵列特征快速生成，既保证外观和实物一致，也能够控制数模的整体数据量，方便后续导入整机装配体的时候不会占用过多运算资源。
