喷火式战机增压表航空仪表结构

　　该款圆形机载增压表是二战时期喷火MK IX型战斗机座舱内的核心发动机工况监测仪表，主要用于实时显示航空发动机进气歧管内的增压压力数值，为飞行员提供发动机输出功率状态的直接判读依据，在空战机动、爬升改平、大油门巡航等不同飞行阶段，飞行员都需要依托该表读数配合转速表、油温表调整油门开度，避免进气增压值超出发动机机械负荷上限，防止涡轮增压器超速、汽缸爆震或者混合气过稀引发的动力故障，是螺旋桨战机动力系统闭环操控里不可或缺的人机交互终端。

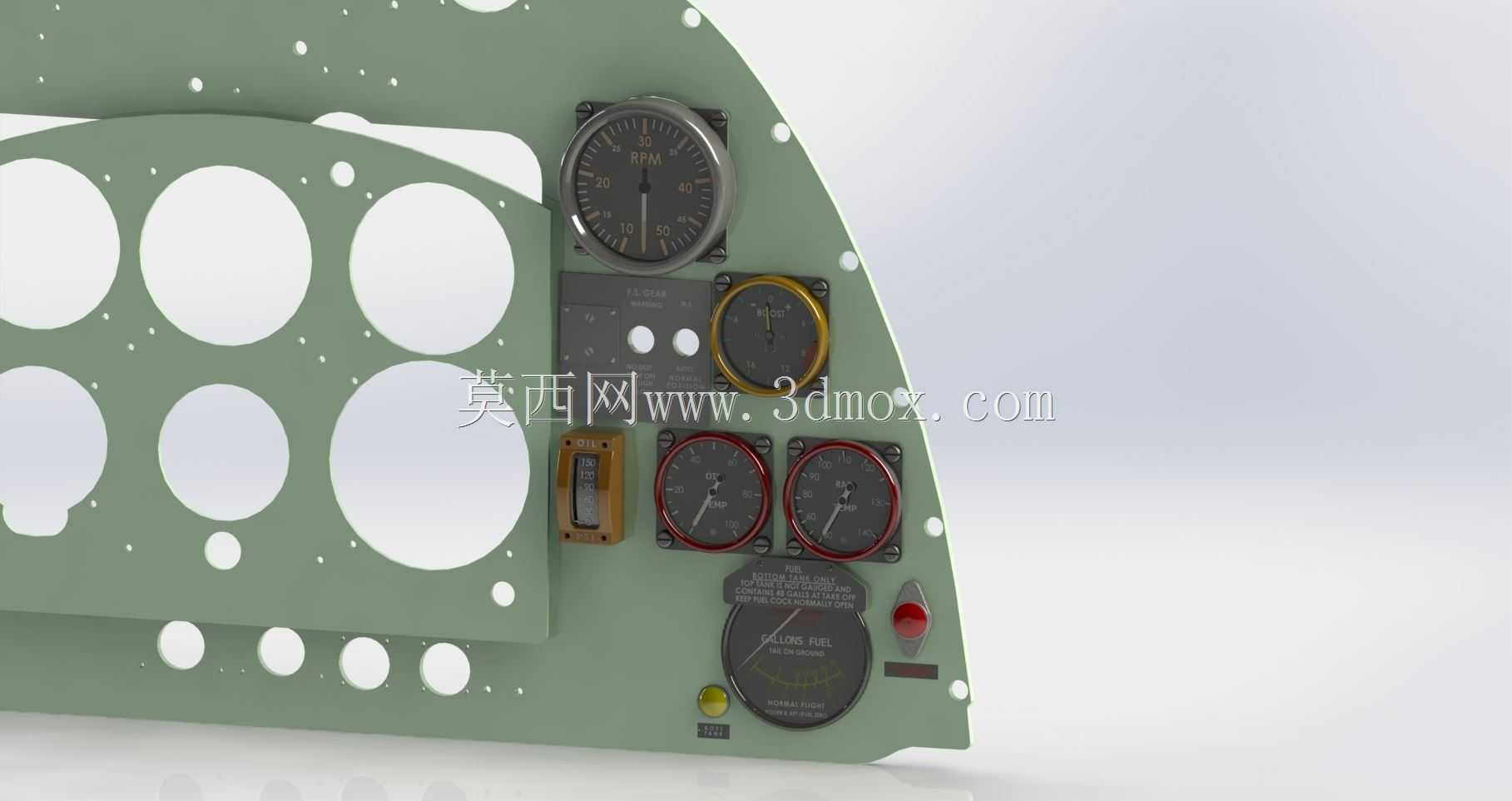

　　从实际装机场景来看，这类仪表普遍采用标准航空圆形法兰安装结构，前端带加厚的黄褐色缓冲防护胶圈，后方为方形黑色安装固定板，板体四角预留贯通安装孔，可直接通过螺栓紧固在座舱仪表板的预设开孔位上，安装边界完全符合早期英军机载仪表的通用装机规范：表盘正面外露于座舱飞行员视野正前方的仪表阵列区域，表身主体向后嵌入仪表板内部的布线腔，后方预留气压管路接口与接线插桩，不需要额外设计定制转接支架即可直接适配同系列战机的仪表安装位，地勤人员拆装维护时仅需拧下四角固定螺母、拔下后方气压引压管与照明供电接线即可完成快速更换，符合前线机场战时快速抢修的作业需求。

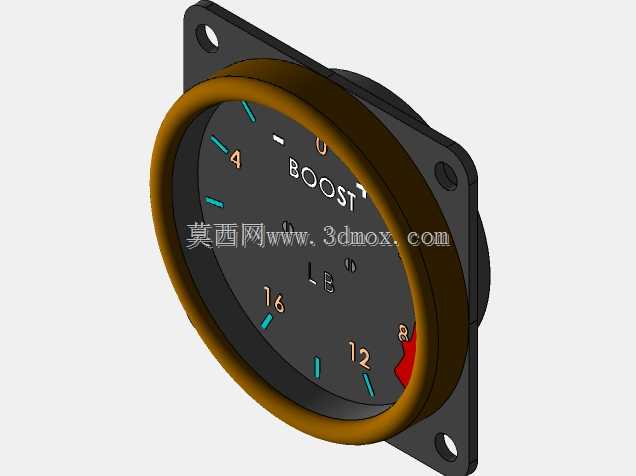

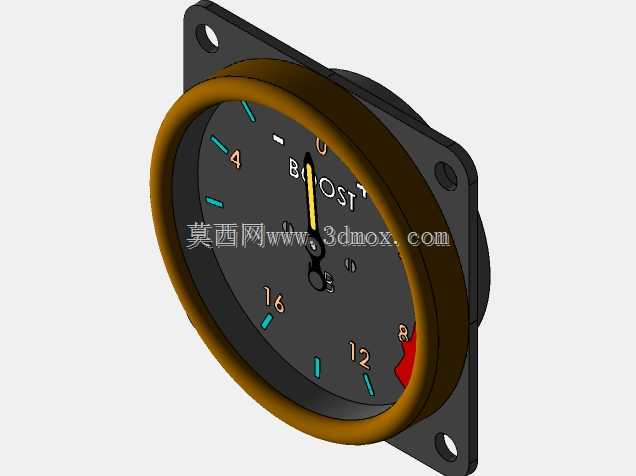

　　结构设计层面，这款增压表充分考虑了机载工况的严苛使用环境：前端的橡胶防护圈一方面可以在战机剧烈机动、产生强震动时缓冲表盘与仪表板开孔边缘的刚性碰撞，避免玻璃表蒙受冲击碎裂，另一方面也能封堵表盘与安装孔之间的缝隙，阻挡座舱内的灰尘、飞行过程中渗入的雨水进入仪表内部机芯。表盘基底采用哑光黑色处理，避免高空阳光直射时产生反光晃眼干扰飞行员读数，刻度标识采用高对比度的橙色阿拉伯数字与青绿色短刻度线，搭配醒目的红色极限压力警示区，即使在夜间座舱低亮度红光照明环境下，飞行员也能快速扫读指针位置；表盘中央印有BOOST标识明确仪表功能属性，黄色长指针随进气压力变化绕轴心偏转，小尺寸副指针用于记录压力峰值或者配套显示附属工况，刻度覆盖从负压区间到最大允许增压值的完整量程，完全匹配喷火战机配套梅林发动机的全工况增压监测范围。

　　建模过程中需要重点还原的结构细节包含多个部分：首先是方形安装法兰的折弯厚度与四个安装孔的相对位置，要保证孔位间距和实装仪表标准开孔尺寸对齐，避免后续装配模拟时出现孔位错位；其次是前端橡胶圈的圆弧截面形态，要还原软质包边包裹表壳金属外缘的层次感，区分金属表壳、橡胶密封圈、黑色表盘、印刷刻度、金属指针多个零件的材质属性；表盘上的每一处刻度线、数字标识、警示色区都需要按照实仪的排布位置精准绘制，指针的轴心固定结构、后方表壳的引压接口凸起、安装板的边角倒角都不能省略，这些细节直接决定了仪表装配到座舱仪表板三维场景里的真实度。

　　在飞行使用逻辑上，该增压表通过管路连通发动机增压器出口的进气腔，内部采用波登管弹性压力传感结构，进气压力变化带动机械传动机构放大行程后驱动指针偏转，不需要外接供电即可完成压力示值输出，仅表盘内部的照明小灯需要接入机载供电回路，这种纯机械机芯的设计在二战时期具备极高的可靠性，即便战机出现供电系统部分故障，仪表依然可以正常反馈增压数值，最大程度保障飞行安全。这类仪表的外形尺寸严格遵循当时的航空仪表通用规格，表身整体轴向深度控制在仪表板后方预留的安装空间范围内，不会和座舱内的操纵连杆、布线束产生干涉，方形安装板的对角孔距适配多型英军战机的通用仪表开孔，既可以装配在喷火系列战斗机上，也可以在同期的飓风、台风等战机座舱内通用互换，具备很强的配件通用性。

　　针对三维结构设计人员而言，完成该仪表建模后既可以将其作为子装配体接入完整的战机座舱内饰场景，也可以单独用于航空机载仪表的结构原理演示，建模时需要区分不同零件的材质表现：金属表壳做发黑氧化质感，橡胶圈做半哑光棕黄色软质质感，表盘字符做印刷覆层效果，指针做薄金属片的边缘厚度表现，才能完整还原这型经典空战仪表的真实结构特征。
