航空机载电源总控开关面板结构

　　该结构对应老式螺旋桨战斗机座舱内的主电源切断开关，安装在仪表板左侧靠近飞行员膝部的位置，属于机载电气系统的一级总控部件。整机地面试车、机务通电检查以及飞行前断电操作都要通过这个部件完成，它直接串接在蓄电池汇流条与全机配电网络之间，触点容量需要覆盖起动阶段短时大电流冲击，因此本体采用厚重的酚醛绝缘基座加铜质嵌件结构，外部不设置额外防护壳，依靠面板法兰直接贴装在仪表板开孔上。

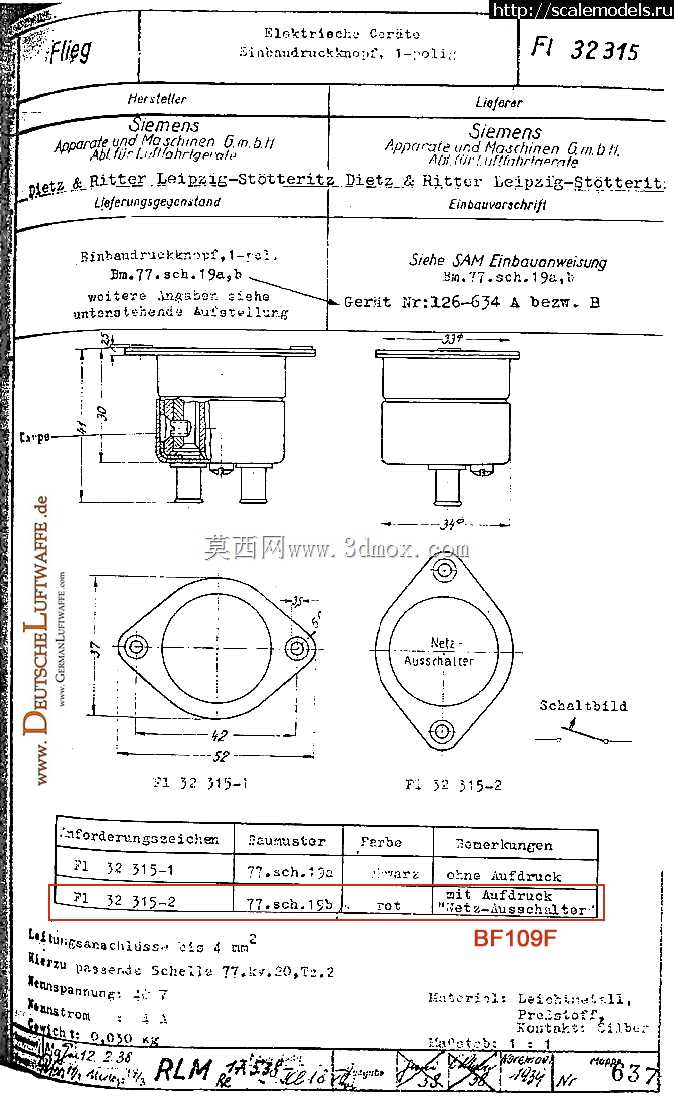

　　从外轮廓看，开关主体分为三段：后侧是圆柱形接线腔体，直径约七十二毫米，深度控制在六十毫米以内，腔体内部容纳动静触点、复位弹簧与接线柱，外壁预留两道环形加强筋，避免酚醛件在拧紧接线螺母时出现开裂；中段是直径九十毫米的限位凸缘，装配时抵在仪表板背面，承担轴向定位；前侧是菱形安装法兰，菱形对角距离约一百零五毫米，两个对角位置各开一个六点五毫米的沉头安装孔，孔距沿菱形长轴方向为八十八毫米，对应仪表板上的两个M6螺栓固定点，法兰厚度八毫米，边缘做R3圆角过渡，减少应力集中。

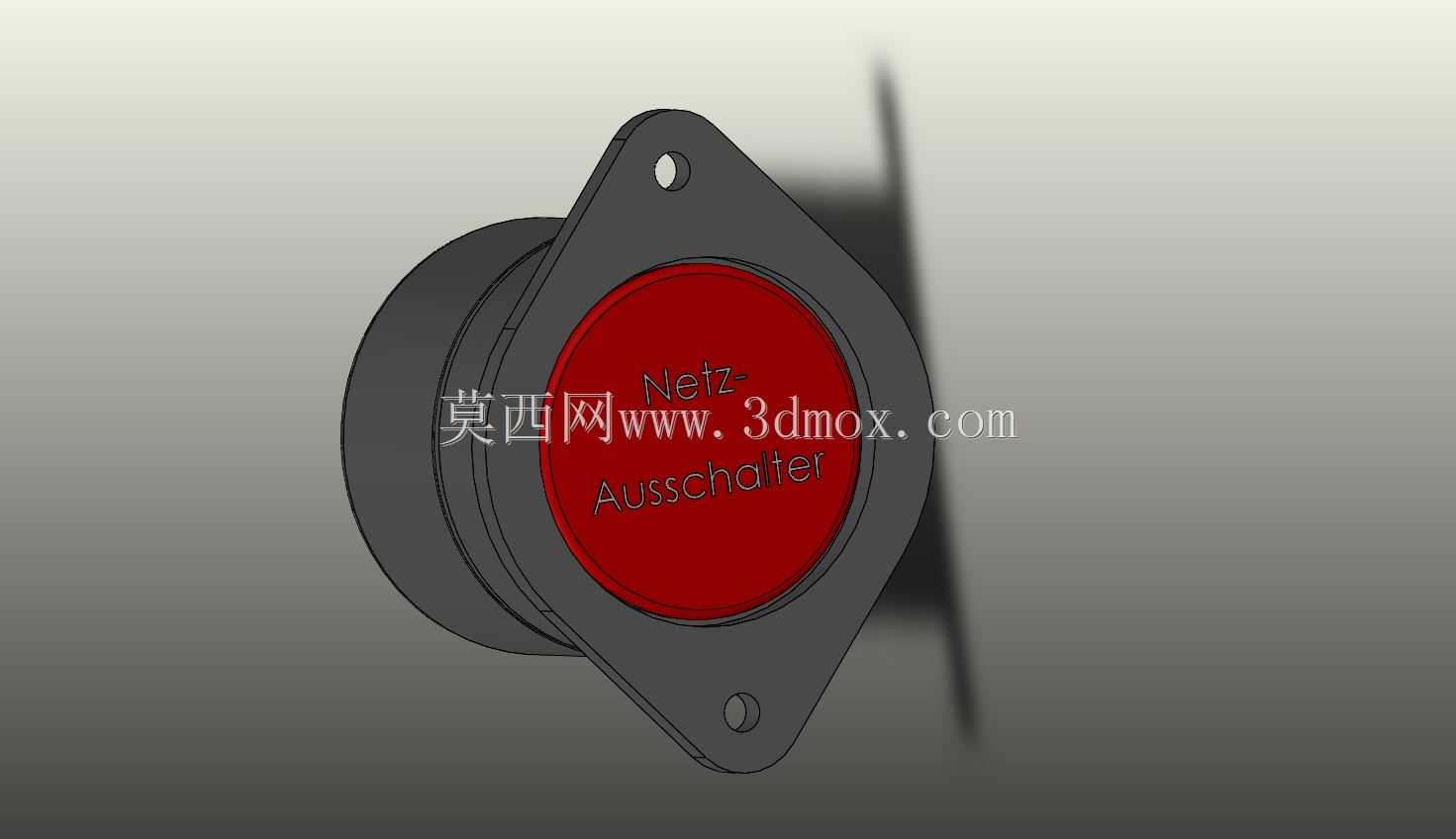

　　正面操作面是直径五十八毫米的红色圆形按钮帽，按钮帽高出法兰安装面十二毫米，表面模压德语标识“Netz-Ausschalter”，即电网总开关，红色配色严格遵循机载应急/总控类操纵件的色标规范，飞行员在暗光座舱内可以快速识别。按钮帽与内部推杆采用过差配合，推杆穿过法兰中心的导向孔，导向孔内镶嵌黄铜衬套，长期反复按压不会磨损酚醛基座孔壁。开关的操作逻辑为按入锁定、再次按入弹出的自锁式结构：按入后触点闭合，全机电网接通；弹出状态下触点断开，蓄电池与机上负载完全切断，满足飞机长期停放时的漏电防护要求。

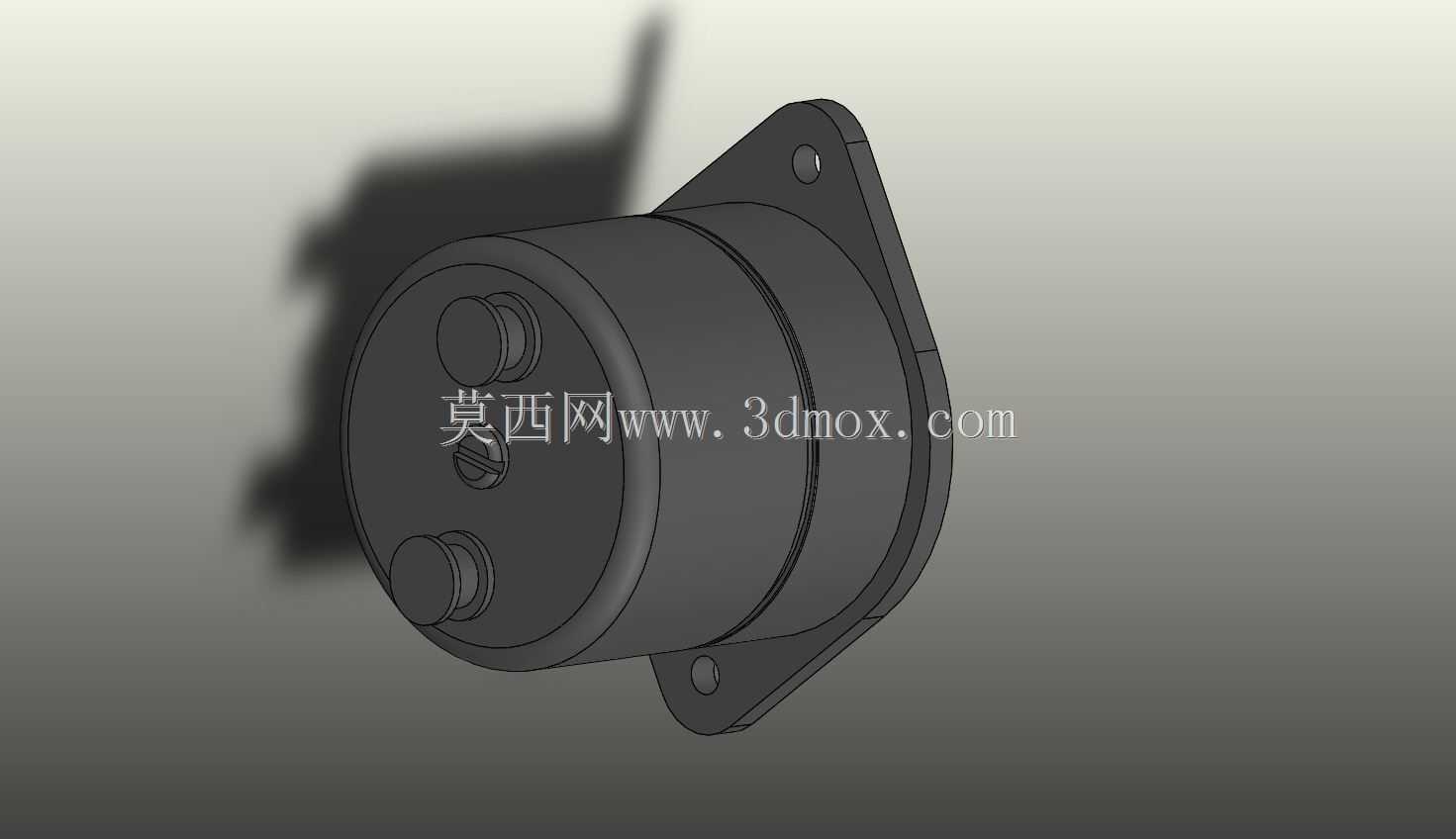

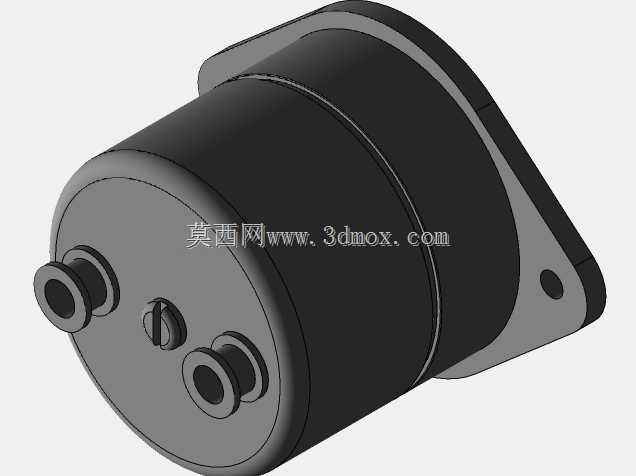

　　建模过程中优先处理安装边界的匹配关系：菱形法兰的两个安装孔中心连线与圆柱腔体轴线的垂直度需要控制在0.1毫米以内，否则装配时螺栓会强行拉扯法兰导致基座碎裂；后侧接线腔体的末端面预留三个接线柱穿出孔，孔位呈正三角形分布，对应蓄电池正线、主汇流条出线与搭铁线的接线位置，接线柱突出端面十五毫米，方便机务在仪表板后侧狭小空间内使用扳手紧固螺母。

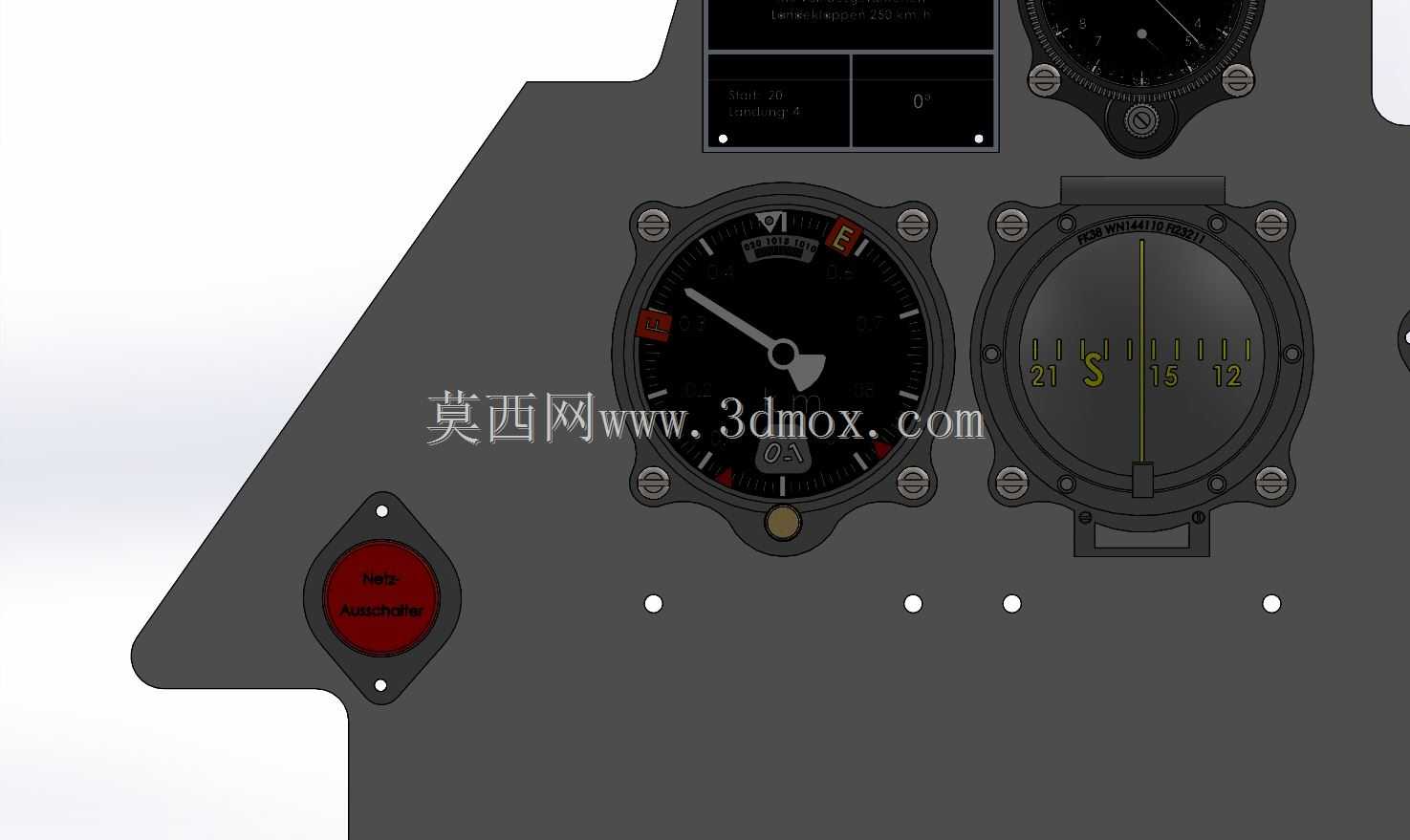

　　座舱内部的安装场景需要同步考虑周边干涉：该开关周边通常布置磁电机开关、燃油泵开关与起动按钮，相邻操纵件的中心间距不小于七十毫米，防止飞行员戴厚飞行手套操作时误触相邻开关；开关后侧的接线腔体需要预留至少四十毫米的布线空间，用于弯曲大截面电源线与套装防火绝缘套管，因此仪表板后方的线束支架在设计时要避开该圆柱区域，避免线束长期挤压开关本体。

　　结构细节上，法兰与圆柱腔体的交接位置设置了一圈宽度五毫米的卸载槽，酚醛压制成型时该位置可以避免材料堆积产生内应力，同时装配时能够让法兰端面完全贴合仪表板表面，不会因根部圆角干涉出现安装间隙。按钮帽与法兰正面之间预留一点五毫米的活动间隙，周围包裹一圈毛毡防尘圈，防止座舱内的灰尘、飞行时的雨水渗入触点腔体。这类开关虽然功能简单，但作为全机供电的第一道控制点，其结构可靠性直接关系到机载航电、点火、照明系统的供电安全，建模时所有配合尺寸、安装孔位、操作行程都需要严格对照实物测绘数据还原，才能直接用于座舱仪表板的装配干涉校验与维修训练模拟场景。
